| उत्पत्ति के प्लेस: | ऑस्ट्रिया |
| ब्रांड नाम: | B&R |
| प्रमाणन: | CE |
| मॉडल संख्या: | X20DM9324 |
| न्यूनतम आदेश मात्रा: | 1ईए |
|---|---|
| मूल्य: | USD |
| पैकेजिंग विवरण: | मूल |
| प्रसव के समय: | 3-5 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10ईए |
| उत्पाद का नाम: | बी एंड आर | उत्पाद मॉडल: | X20DM9324 |
|---|---|---|---|
| उत्पाद प्रकार: | आई / ओ मॉड्यूल | आईडी कोड: | 0x20B9 |
| आंतरिक आई/ओ: | 0.5 डब्ल्यू | प्रमाणपत्र: | सीई |
| नाममात्र वोल्टेज: | 24 ग्राम रक्षा समिति | गारंटी: | 1 साल |
| प्रमुखता देना: | X20DM9324,X20 B&R ऑटोमेशन पीएलसी,X20DM9324 डिजिटल मिश्रित मॉड्यूल |
||

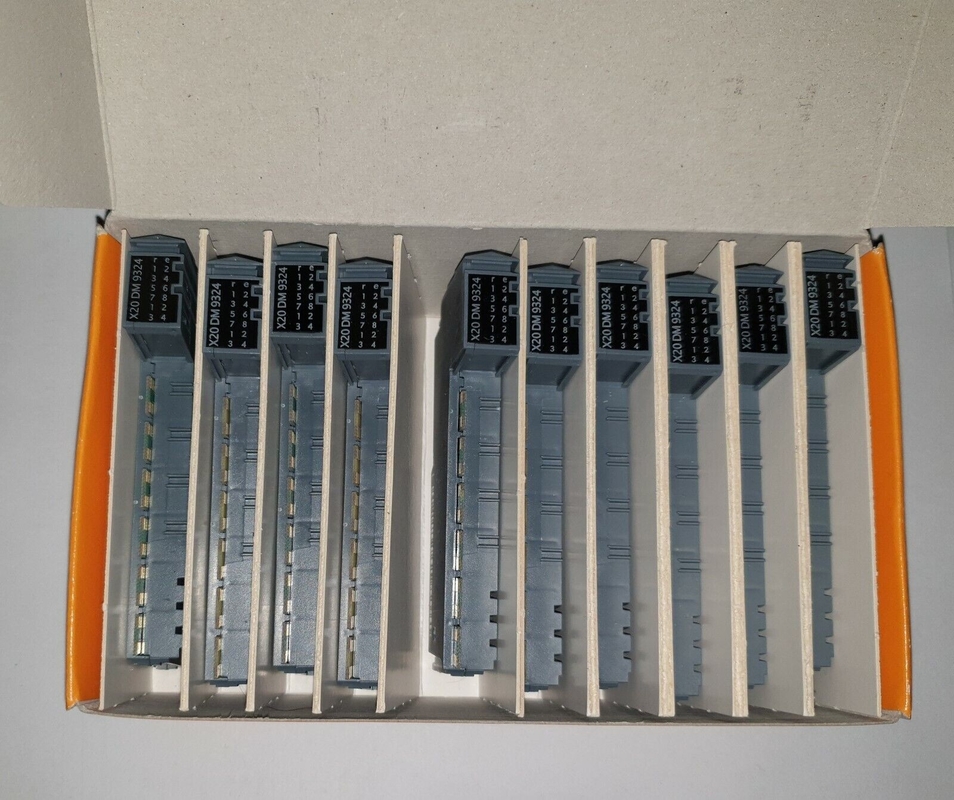

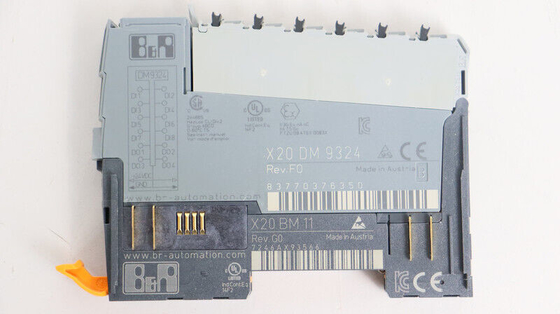

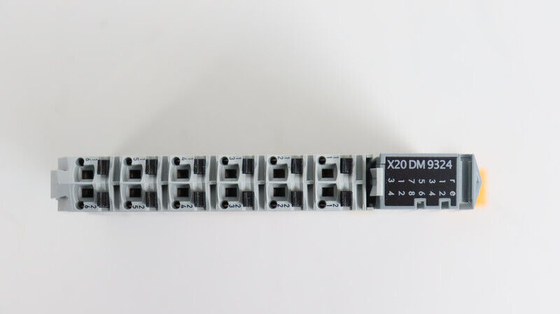

X20DM9324
यह मॉड्यूल 1-वायर कनेक्शन के लिए 8 इनपुट और 4 आउटपुट से लैस है।इनपुट सिंक कनेक्शन के लिए डिज़ाइन किए गए हैं, स्रोत कनेक्शन के लिए आउटपुट।
| आई / ओ मॉड्यूल | 1-वायर कनेक्शन के लिए 8 डिजिटल इनपुट 24 VDC, 1-वायर कनेक्शन के लिए 4 डिजिटल आउटपुट 24 VDC |
| नाममात्र वोल्टेज | 24 ग्राम रक्षा समिति |
| बी एंड आर आईडी कोड | 0x20B9 |
| स्थिति संकेतक | I/O फ़ंक्शन प्रति चैनल, ऑपरेटिंग स्थिति, मॉड्यूल स्थिति |
| निदान | |
| मॉड्यूल रन/त्रुटि | हां, एलईडी स्थिति संकेतक और सॉफ्टवेयर का उपयोग करना |
| आउटपुट | हां, एलईडी स्थिति संकेतक और सॉफ्टवेयर (आउटपुट त्रुटि स्थिति) का उपयोग करना |
| बिजली की खपत | |
| बस | 0.21 डब्ल्यू |
| आंतरिक आई/ओ | 0.5 डब्ल्यू |
| एक्ट्यूएटर्स (प्रतिरोधक) [डब्ल्यू] के कारण अतिरिक्त बिजली अपव्यय | +0.21 |
| प्रमाणपत्र | |
| सीई | हाँ |
| यूकेसीए | हाँ |
| एटेक्स | जोन 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 उपयोगकर्ता पुस्तिका देखें) एफटीजेडयू 09 एटीईएक्स 0083एक्स |
| यूएल | कुलस E115267 औद्योगिक नियंत्रण उपकरण |
| हज़लोक | सीसीएसऑस 244665 प्रक्रिया नियंत्रण उपकरण खतरनाक स्थानों के लिए कक्षा I, डिवीजन 2, समूह ABCD, T5 |
| पूर्वी वायु कमान | हाँ |
| केसी | हाँ |
| EN 61131-2 के अनुसार इनपुट विशेषताएँ | श्रेणी 1 |
| इनपुट वोल्टेज | 24 वीडीसी -15% / +20% |
| 24 वीडीसी पर इनपुट करंट | टाइप करें।3.75 एमए |
| इनपुट सर्किट | डूबना |
| इनपुट फ़िल्टर | |
| हार्डवेयर | ≤100 माइक्रो |
| सॉफ़्टवेयर | डिफ़ॉल्ट 1 एमएस, 0.2 एमएस वेतन वृद्धि में 0 और 25 एमएस के बीच विन्यास योग्य |
| रिश्ते का प्रकार | 1-तार कनेक्शन |
| इनपुट प्रतिरोध | टाइप करें।6.4 केΩ |
| स्विचिंग दहलीज | |
| कम | <5 वीडीसी |
| उच्च | > 15 ग्राम रक्षा समिति |
| चैनल और बस के बीच इन्सुलेशन वोल्टेज | 500 वीउड़ानों |
| प्रकार | करंट-सोर्सिंग FET |
| स्विचिंग वोल्टेज | 24 वीडीसी -15% / +20% |
| नाममात्र उत्पादन वर्तमान | 0.5 ए |
| कुल नाममात्र वर्तमान | 2 ए |
| रिश्ते का प्रकार | 1-तार कनेक्शन |
| आउटपुट सर्किट | स्रोत |
| आउटपुट सुरक्षा | ओवरकरंट या शॉर्ट सर्किट की स्थिति में थर्मल शटडाउन (मान देखें "शॉर्ट-सर्किट पीक करंट") आगमनात्मक भार स्विच करने के लिए आंतरिक फ़्रीव्हीलिंग डायोड (अनुभाग "आगमनात्मक भार स्विच करना" देखें) |
| नैदानिक स्थिति | 10 एमएस देरी के साथ आउटपुट मॉनिटरिंग |
| लीकेज करंट जब आउटपुट स्विच ऑफ होता है | 5 माइक्रोए |
| आरउप सचिव (चालू) | 210 मी |
| पीक शॉर्ट-सर्किट करंट | <12 ए |
| ओवरलोड शटडाउन या शॉर्ट-सर्किट शटडाउन की स्थिति में स्विच-ऑन करें | लगभग।10 एमएस (मॉड्यूल तापमान पर निर्भर करता है) |
| स्विचिंग में देरी | |
| 0 → 1 | <300 माइक्रो |
| 1 → 0 | <300 माइक्रो |
| आवृत्ति बदलना | |
| प्रतिरोधक भार | मैक्स।500 हर्ट्ज |
| आगमनात्मक भार | अनुभाग देखें "आगमनात्मक भार स्विच करना"। |
| आगमनात्मक भार को बंद करते समय ब्रेकिंग वोल्टेज | टाइप करें।50 वीडीसी |
| चैनल और बस के बीच इन्सुलेशन वोल्टेज | 500 वीउड़ानों |
| विद्युत अलगाव | चैनल बस से अलग चैनल चैनल से अलग नहीं है |
| बढ़ते उन्मुखीकरण | |
| क्षैतिज | हाँ |
| खड़ा | हाँ |
| समुद्र तल से स्थापना ऊंचाई | |
| 0 से 2000 मी | कोई सीमा नहीं |
| > 2000 मी | परिवेश के तापमान में 0.5 डिग्री सेल्सियस प्रति 100 मीटर की कमी |
| एन 60529 प्रति सुरक्षा की डिग्री | IP20 |
| तापमान | |
| कार्यवाही | |
| क्षैतिज बढ़ते अभिविन्यास | -25 से 60 डिग्री सेल्सियस |
| लंबवत बढ़ते अभिविन्यास | -25 से 50 डिग्री सेल्सियस |
| स्थानीय कर से मुक्ति | - |
| भंडारण | -40 से 85 डिग्री सेल्सियस |
| परिवहन | -40 से 85 डिग्री सेल्सियस |
| सापेक्षिक आर्द्रता | |
| कार्यवाही | 5 से 95%, गैर संघनक |
| भंडारण | 5 से 95%, गैर संघनक |
| परिवहन | 5 से 95%, गैर संघनक |
| टिप्पणी | 1x टर्मिनल ब्लॉक X20TB12 अलग से ऑर्डर करें। 1x बस मॉड्यूल X20BM11 को अलग से ऑर्डर करें। |
| आवाज़ का उतार-चढ़ाव | 12.5+0.2मिमी |
