| उत्पत्ति के प्लेस: | ऑस्ट्रिया |
| ब्रांड नाम: | B&R |
| प्रमाणन: | CE |
| मॉडल संख्या: | X67BC8321.L12 |
| न्यूनतम आदेश मात्रा: | 1ईए |
|---|---|
| मूल्य: | USD |
| पैकेजिंग विवरण: | मूल |
| प्रसव के समय: | 3-5 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10ईए |
| उत्पाद का ब्रांड: | बी एंड आर | उत्पाद मॉडल: | X67BC8321.L12 |
|---|---|---|---|
| उत्पाद प्रकार: | बस नियंत्रक | निवेश निर्गम: | 16 डिजिटल चैनल |
| आई / ओ बिजली की आपूर्ति: | 24 वीडीसी | आयाम: | 53*155*42 मिमी |
| वज़न: | 350 ग्राम | गारंटी: | 1 साल |
| प्रमुखता देना: | X67BC8321.L12,B&R X67 सिस्टम |
||

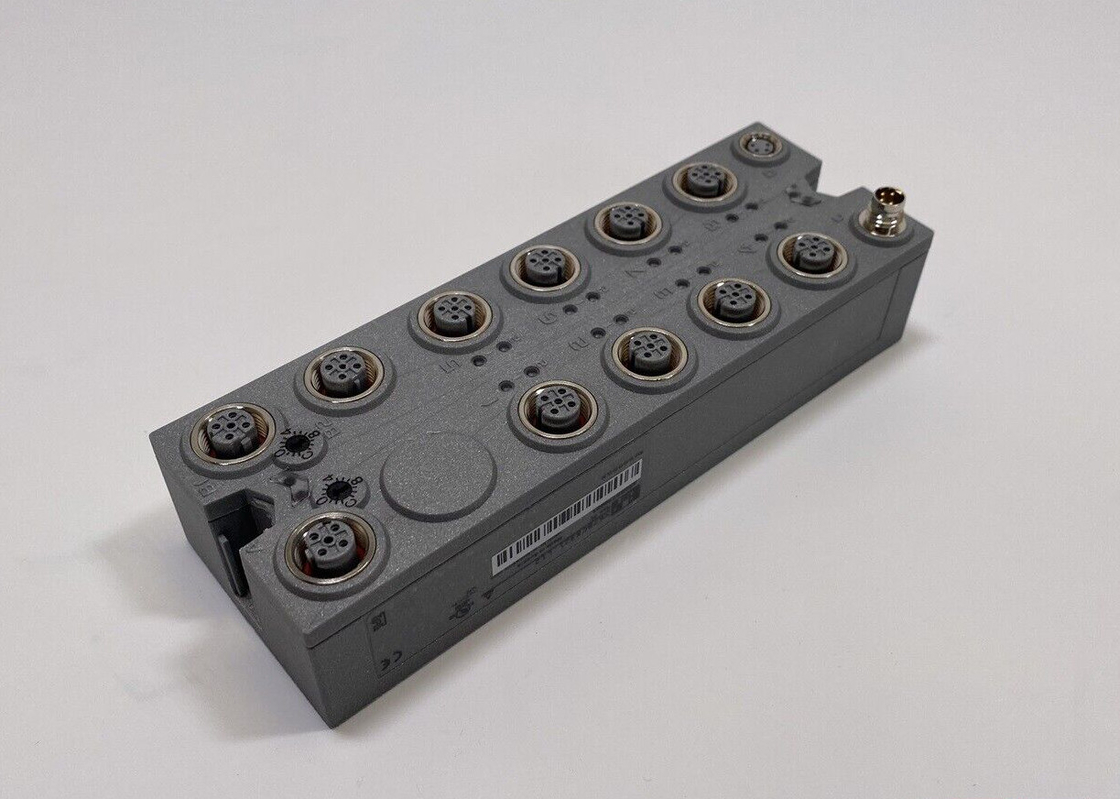

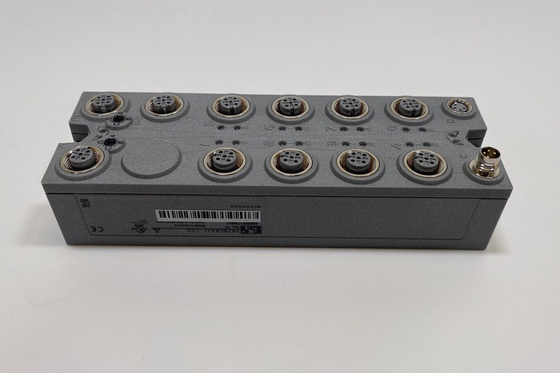

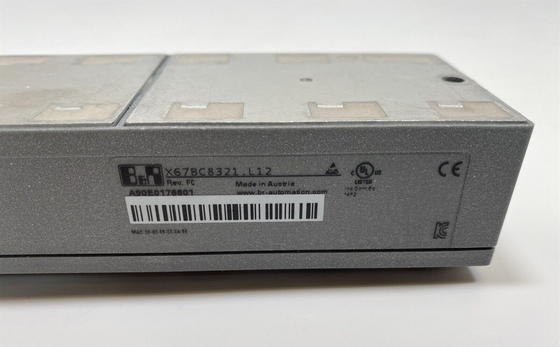

X67BC8321.L12
बस नियंत्रक X2X लिंक I/O नोड्स को POWERLINK से जोड़ना संभव बनाता है।X2X लिंक चक्र को प्रीस्कूलर का उपयोग करके 1:1 या POWERLINK के तुल्यकालिक रूप से संचालित करना भी संभव है।
अतिरिक्त X2X लिंक I/O नोड्स (X67 मॉड्यूल या X2X लिंक पर आधारित अन्य मॉड्यूल) को एकीकृत X2X लिंक कनेक्शन का उपयोग करके जोड़ा जा सकता है।यंत्रवत्, POWERLINK IP67-रेटेड मानक D-कोडेड M12 ईथरनेट कनेक्टर के माध्यम से जुड़ा हुआ है।
पावरलिंक हार्ड रीयल-टाइम विशेषताओं से लैस फास्ट ईथरनेट के लिए एक मानक प्रोटोकॉल है।POWERLINK मानकीकरण समूह (EPSG) यह सुनिश्चित करता है कि मानक खुला रहे और लगातार विकसित होता रहे::www.ईथरनेट-पॉवरलिंक.org.
| बस नियंत्रक | पॉवरलिंक (V1/V2) नियंत्रित नोड |
| निवेश निर्गम | 16 डिजिटल चैनल, सॉफ्टवेयर का उपयोग करके इनपुट या आउटपुट के रूप में कॉन्फ़िगर करने योग्य, अतिरिक्त कार्यों के साथ इनपुट |
| चैनल और बस के बीच इन्सुलेशन वोल्टेज | 500 वीउड़ानों |
| नाममात्र वोल्टेज | 24 ग्राम रक्षा समिति |
| बी एंड आर आईडी कोड | |
| बस नियंत्रक | 0xA90E |
| आंतरिक I/O मॉड्यूल | 0x1ए1डी |
| सेंसर / एक्ट्यूएटर बिजली की आपूर्ति | 0.5 एक योग वर्तमान |
| स्थिति संकेतक | प्रति चैनल I / O फ़ंक्शन, आपूर्ति वोल्टेज, बस फ़ंक्शन |
| निदान | |
| आउटपुट | हां, एलईडी स्थिति संकेतक और सॉफ्टवेयर का उपयोग करना |
| आई / ओ बिजली की आपूर्ति | हां, एलईडी स्थिति संकेतक और सॉफ्टवेयर का उपयोग करना |
| रिश्ते का प्रकार | |
| फील्डबस | एम 12, डी-कोडेड |
| X2X लिंक | एम 12, बी-कोडेड |
| निवेश निर्गम | 8x M12, ए-कोडेड |
| आई / ओ बिजली की आपूर्ति | एम 8, 4-पिन |
| पावर आउटपुट | I/O मॉड्यूल के लिए 15 W X2X लिंक पावर सप्लाई |
| बिजली की खपत | |
| फील्डबस | 4.2 डब्ल्यू |
| आंतरिक आई/ओ | 2.5 डब्ल्यू |
| X2X लिंक बिजली की आपूर्ति | कनेक्टेड I/O मॉड्यूल के लिए अधिकतम पावर आउटपुट पर 24.3 W |
| प्रमाणपत्र | |
| सीई | हाँ |
| यूकेसीए | हाँ |
| एटेक्स | जोन 2, II 3G Ex nA IIA T5 Gc IP67, टा = 0 - मैक्स।60 डिग्री सेल्सियस टीयूवी 05 एटेक्स 7201एक्स |
| यूएल | कुलस E115267 औद्योगिक नियंत्रण उपकरण |
| हज़लोक | सीसीएसऑस 244665 प्रक्रिया नियंत्रण उपकरण खतरनाक स्थानों के लिए कक्षा I, डिवीजन 2, समूह ABCD, T5 |
| पूर्वी वायु कमान | हाँ |
| केसी | हाँ |
| फील्डबस | पॉवरलिंक (V1/V2) नियंत्रित नोड |
| टाइप | टाइप 2 |
| प्रकार | 2x M12 इंटरफ़ेस (हब), मॉड्यूल पर 2x महिला कनेक्टर |
| दिशा और रेखा | मैक्स।2 स्टेशनों के बीच 100 मीटर (खंड लंबाई) |
| अंतरण दर | 100 एमबीटी/एस |
| स्थानांतरण करना | |
| एक प्रकार की प्रोग्रामिंग की पर्त | 100BASE-TX |
| अर्ध द्वैध | हाँ |
| फुल डुप्लेक्स | नहीं |
| स्व समझौता | हाँ |
| ऑटो-एमडीआई/एमडीआईएक्स | हाँ |
| हब प्रसार विलंब | 0.96 से 1 µs |
| मिन।समय चक्र | |
| फील्डबस | 200 μs |
| X2X लिंक | 200 μs |
| संभव बस प्रणालियों के बीच तुल्यकालन | हाँ |
| नाममात्र वोल्टेज | 24 ग्राम रक्षा समिति |
| वोल्टेज सीमा | 18 से 30 वीडीसी |
| एकीकृत सुरक्षा | रिवर्स पोलरिटी प्रोटेक्शन |
| बिजली की खपत | |
| सेंसर / एक्ट्यूएटर बिजली की आपूर्ति | मैक्स।12 डब्ल्यू |
| वोल्टेज | शॉर्ट-सर्किट सुरक्षा के लिए I/O बिजली आपूर्ति माइनस वोल्टेज ड्रॉप |
| 0.5 ए पर शॉर्ट-सर्किट सुरक्षा के लिए वोल्टेज ड्रॉप | मैक्स।2 वीडीसी |
| योग वर्तमान | मैक्स।0.5 ए |
| शॉर्ट-सर्किट प्रूफ | हाँ |
| EN 61131-2 के अनुसार इनपुट विशेषताएँ | श्रेणी 1 |
| इनपुट वोल्टेज | 18 से 30 वीडीसी |
| 24 वीडीसी पर इनपुट करंट | टाइप करें।4 एमए |
| इनपुट सर्किट | डूबना |
| इनपुट फ़िल्टर | |
| हार्डवेयर | ≤10 μs (चैनल 1 से 4) / ≤70 μs (चैनल 5 से 16) |
| सॉफ़्टवेयर | डिफ़ॉल्ट 0 एमएस, 0.2 एमएस अंतराल में 0 और 25 एमएस के बीच विन्यास योग्य |
| इनपुट प्रतिरोध | टाइप करें।6 केΩ |
| अतिरिक्त प्रकार्य | 50 kHz इवेंट काउंटिंग, गेट माप |
| स्विचिंग दहलीज | |
| कम | <5 वीडीसी |
| उच्च | > 15 ग्राम रक्षा समिति |
| मात्रा | 2 |
| संकेत रूप | स्क्वायर वेव पल्स |
| मूल्यांकन | प्रत्येक नकारात्मक किनारा, चक्रीय काउंटर |
| इनपुट आवृत्ति | मैक्स।50 किलोहर्ट्ज़ |
| काउंटर 1 | इनपुट 1 |
| काउंटर 2 | इनपुट 3 |
| काउंटर आवृत्ति | मैक्स।50 किलोहर्ट्ज़ |
| काउंटर आकार | 16-बिट |
| मात्रा | 1 |
| संकेत रूप | स्क्वायर वेव पल्स |
| मूल्यांकन | सकारात्मक बढ़त - नकारात्मक बढ़त |
| काउंटर आवृत्ति | |
| आंतरिक | 48 मेगाहर्ट्ज, 3 मेगाहर्ट्ज, 187.5 किलोहर्ट्ज़ |
| काउंटर आकार | 16-बिट |
| दालों के बीच विराम की अवधि | ≥100 माइक्रो |
| पल्स लंबाई | ≥20 माइक्रो |
| समर्थित इनपुट | इनपुट 2 या इनपुट 4 |
| प्रकार | करंट-सोर्सिंग FET |
| स्विचिंग वोल्टेज | I / O बिजली की आपूर्ति माइनस अवशिष्ट वोल्टेज |
| नाममात्र उत्पादन वर्तमान | 0.5 ए |
| कुल नाममात्र वर्तमान | 8 ए |
| आउटपुट सर्किट | स्रोत |
| आउटपुट सुरक्षा | ओवरकुरेंट या शॉर्ट सर्किट की स्थिति में थर्मल शट डाउन, अपरिवर्तनीय भार स्विच करने के लिए एकीकृत सुरक्षा, आउटपुट बिजली आपूर्ति की रिवर्स पोलरिटी सुरक्षा |
| नैदानिक स्थिति | 10 एमएस देरी के साथ आउटपुट मॉनिटरिंग |
| लीकेज करंट जब आउटपुट स्विच ऑफ होता है | 5 माइक्रोए |
| ओवरलोड शटडाउन के बाद चालू करना | लगभग।10 एमएस (मॉड्यूल तापमान पर निर्भर करता है) |
| अवशिष्ट वोल्टेज | <0.3 वी 0.5 नाममात्र वर्तमान पर |
| पीक शॉर्ट-सर्किट करंट | <12 ए |
| स्विचिंग में देरी | |
| 0 → 1 | <400 माइक्रो |
| 1 → 0 | <400 माइक्रो |
| आवृत्ति बदलना | |
| प्रतिरोधक भार | मैक्स।100 हर्ट्ज |
| आगमनात्मक भार | अनुभाग देखें "आगमनात्मक भार स्विच करना"। |
| आगमनात्मक भार को बंद करते समय ब्रेकिंग वोल्टेज | 50 वीडीसी |
| विद्युत अलगाव |
पॉवरलिंक और चैनल से अलग बस
चैनल चैनल से अलग नहीं है
|
| बढ़ते उन्मुखीकरण | |
| कोई | हाँ |
| समुद्र तल से स्थापना ऊंचाई | |
| 0 से 2000 मी | कोई सीमा नहीं |
| > 2000 मी | परिवेश के तापमान में 0.5 डिग्री सेल्सियस प्रति 100 मीटर की कमी |
| एन 60529 प्रति सुरक्षा की डिग्री | IP67 |
| तापमान | |
| संचालन | -25 से 60 डिग्री सेल्सियस |
| स्थानीय कर से मुक्ति | - |
| भंडारण | -40 से 85 डिग्री सेल्सियस |
| यातायात | -40 से 85 डिग्री सेल्सियस |
| आयाम | |
| चौड़ाई | 53 मिमी |
| कद | 155 मिमी |
| गहराई | 42 मिमी |
| वज़न | 350 ग्राम |
| कनेक्शन के लिए टोक़ | |
| एम 8 | मैक्स।0.4 एनएम |
| एम 12 | मैक्स।0.6 एनएम |
