| उत्पत्ति के प्लेस: | ऑस्ट्रिया |
| ब्रांड नाम: | B&R |
| प्रमाणन: | COC |
| मॉडल संख्या: | X20CP1584 |
| न्यूनतम आदेश मात्रा: | 1ईए |
|---|---|
| मूल्य: | USD |
| पैकेजिंग विवरण: | मूल |
| प्रसव के समय: | 3-5 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10ईए |
| प्रोडक्ट का नाम: | बी एंड आर | उत्पाद मॉडल: | X20CP1584 |
|---|---|---|---|
| सिस्टम मॉड्यूल: | सी पी यू | घड़ी आवृत्ति: | 0.6 गीगाहर्ट्ज |
| टक्कर मारना: | 256 एमबी डीडीआर2 एसडीआरएएम | गारंटी: | 1 साल |
| आयाम: | 150*99*85 मिमी | वज़न: | 400 ग्राम |
| प्रमुखता देना: | X20CP1584,0.6 GHz CPU B&R ऑटोमेशन पीएलसी,DDR2 SDRAM X20 सिस्टम मॉड्यूल |
||

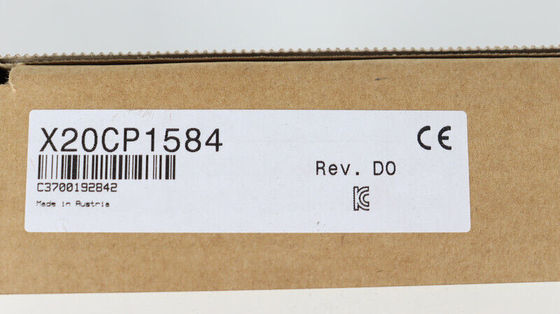

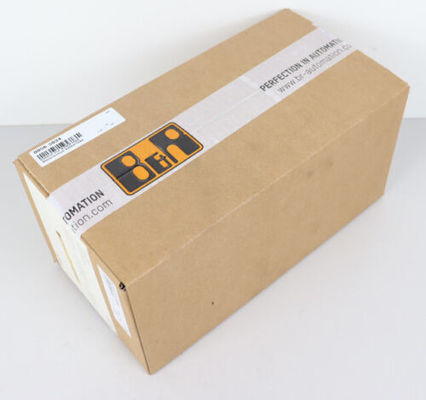

X20CP1584 B&R 0.6 GHz CPU 256 MB DDR2 SDRAM X20 सिस्टम मॉड्यूल के साथ
| बी एंड आर आईडी कोड | 0xC370 |
| शीतलक | बिना पंखे |
| स्थिति संकेतक | सीपीयू फ़ंक्शन, ईथरनेट, पावरलिंक, कॉम्पैक्ट फ्लैश, बैटरी |
| निदान | |
| बैटरी | हाँ, LED स्थिति संकेतक और सॉफ़्टवेयर का उपयोग करना |
| सीपीयू समारोह | हाँ, LED स्थिति संकेतक का उपयोग करना |
| कॉम्पैक्ट फ़्लैश | हाँ, LED स्थिति संकेतक का उपयोग करना |
| ईथरनेट | हाँ, LED स्थिति संकेतक का उपयोग करना |
| पावरलिंक | हाँ, LED स्थिति संकेतक का उपयोग करना |
| तापमान | हाँ, सॉफ्टवेयर रजिस्टर का उपयोग करना |
| सहायता | |
| नियंत्रक अतिरेक | नहीं |
| भंडारण स्वास्थ्य डेटा समर्थन | हाँ |
| एसीओपीओएस समर्थन | हाँ |
| दृश्य घटक समर्थन | हाँ |
| इंटरफ़ेस मॉड्यूल और यूएसबी के बिना बिजली की खपत | 8.6 डब्ल्यू |
| X2X लिंक बिजली आपूर्ति के लिए बिजली की खपत | 1.42 डब्ल्यू |
| बिजली की खपत | |
| आंतरिक I/O | 0.6 डब्ल्यू |
| एक्ट्यूएटर्स (प्रतिरोधक) के कारण अतिरिक्त बिजली अपव्यय [डब्ल्यू] | - |
| प्रमाणपत्र | |
| सीई | हाँ |
| यूकेसीए | हाँ |
| एटेक्स | जोन 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 उपयोगकर्ता का मैनुअल देखें) FTZÚ 09 ATEX 0083X |
| यूएल | क्यूलस E115267 औद्योगिक नियंत्रण उपकरण |
| हज़लोक | सीसीएसएयूएस 244665 प्रक्रिया नियंत्रण उपकरण खतरनाक स्थानों के लिए कक्षा I, डिवीजन 2, समूह ABCD, T5 |
| डीएनवी | तापमान:बी(0 - 55 डिग्री सेल्सियस) नमी:बी(100 तक%) कंपन:बी(4 ग्राम) ईएमसी:बी(पुल और खुला डेक) |
| एलआर | ENV1 |
| केआर | हाँ |
| पेट | हाँ |
| पूर्वी वायु कमान | हाँ |
| केसी | हाँ |
| इनपुट वोल्टेज | 24 वीडीसी -15% / +20% |
| आगत बहाव | मैक्स।1.5 ए |
| फ्यूज | एकीकृत, बदला नहीं जा सकता |
| रिवर्स पोलरिटी प्रोटेक्शन | हाँ |
| नाममात्र उत्पादन शक्ति | 7 डब्ल्यू |
| समानांतर कनेक्शन | हाँ |
| निरर्थक संचालन | हाँ |
| इनपुट वोल्टेज | 24 वीडीसी -15% / +20% |
| फ्यूज | आवश्यक लाइन फ्यूज: मैक्स।10 ए, धीमी गति से झटका |
| नाममात्र आउटपुट वोल्टेज | 24 वीडीसी |
| अनुमेय संपर्क लोड | 10:00 पूर्वाह्न |
| स्थिति संकेतक | अधिभार, परिचालन स्थिति, मॉड्यूल स्थिति, RS232 डेटा स्थानांतरण |
| निदान | |
| RS232 डेटा ट्रांसफर | हाँ, LED स्थिति संकेतक का उपयोग करना |
| मॉड्यूल रन / त्रुटि | हाँ, LED स्थिति संकेतक और सॉफ़्टवेयर का उपयोग करना |
| अधिभार | हाँ, LED स्थिति संकेतक और सॉफ़्टवेयर का उपयोग करना |
| विद्युत अलगाव | |
| I/O आपूर्ति - I/O बिजली की आपूर्ति | नहीं |
| CPU/X2X लिंक आपूर्ति - CPU/X2X लिंक बिजली की आपूर्ति | हाँ |
| कॉम्पैक्ट फ्लैश स्लॉट | 1 |
| वास्तविक समय घड़ी | गैर-वाष्पशील, संकल्प 1 एस, -10 से 10 पीपीएम सटीकता 25 डिग्री सेल्सियस पर |
| एफपीयू | हाँ |
| प्रोसेसर | |
| टाइप | एटम E620T |
| घड़ी की आवृत्ति | 0.6 गीगाहर्ट्ज |
| L1 कैश | |
| डेटा कोड | 24 केबी |
| प्रोग्राम कोड | 32 केबी |
| L2 कैश | 512 केबी |
| एकीकृत I/O प्रोसेसर | पृष्ठभूमि में I/O डेटा बिंदुओं को संसाधित करता है |
| मॉड्यूलर इंटरफ़ेस स्लॉट | 1 |
| अवशेष चर | मैक्स।256 केबी |
| सबसे छोटा कार्य वर्ग चक्र समय | 400 µs |
| विशिष्ट निर्देश चक्र समय | 0.0075 µs |
| डेटा बफरिंग | |
| बैटरी की निगरानी | हाँ |
| लिथियम बैटरी | न्यूनतम।23 डिग्री सेल्सियस परिवेश के तापमान पर 2 साल |
| मानक स्मृति | |
| टक्कर मारना | 256 एमबी डीडीआर2 एसडीआरएएम |
| उपयोगकर्ता रैम | 1 एमबी एसआरएएम |
| इंटरफ़ेस IF1 | |
| संकेत | RS232 |
| प्रकार | 12-पिन टर्मिनल ब्लॉक X20TB12 . के माध्यम से कनेक्शन |
| मैक्स।दूरी | 900 वर्ग मीटर |
| अंतरण दर | मैक्स।115.2 kbit/s |
| इंटरफ़ेस IF2 | |
| संकेत | ईथरनेट |
| प्रकार | 1x RJ45 परिरक्षित |
| दिशा और रेखा | मैक्स।2 स्टेशनों के बीच 100 मीटर (खंड की लंबाई) |
| अंतरण दर | 10/100/1000 एमबीटी/एस |
| स्थानांतरण करना | |
| एक प्रकार की प्रोग्रामिंग की पर्त | 10BASE-T/100BASE-TX/1000BASE-T |
| अर्ध द्वैध | हाँ |
| फुल डुप्लेक्स | हाँ |
| स्व समझौता | हाँ |
| ऑटो-एमडीआई / एमडीआईएक्स | हाँ |
| इंटरफ़ेस IF3 | |
| फील्डबस | POWERLINK (V1/V2) नोड को प्रबंधित या नियंत्रित करता है |
| टाइप | टाइप 4 |
| प्रकार | 1x RJ45 परिरक्षित |
| दिशा और रेखा | मैक्स।2 स्टेशनों के बीच 100 मीटर (खंड की लंबाई) |
| अंतरण दर | 100 एमबीटी/एस |
| स्थानांतरण करना | |
| एक प्रकार की प्रोग्रामिंग की पर्त | 100BASE-TX |
| अर्ध द्वैध | हाँ |
| फुल डुप्लेक्स | पावरलिंक मोड: नहीं / ईथरनेट मोड: हाँ |
| स्व समझौता | हाँ |
| ऑटो-एमडीआई / एमडीआईएक्स | हाँ |
| इंटरफ़ेस IF4 | |
| टाइप | यूएसबी 1.1/2.0 |
| प्रकार | अ लिखो |
| मैक्स।आउटपुट करेंट | 0.5 ए |
| इंटरफ़ेस IF5 | |
| टाइप | यूएसबी 1.1/2.0 |
| प्रकार | अ लिखो |
| मैक्स।आउटपुट करेंट | 0.5 ए |
| इंटरफ़ेस IF6 | |
| फील्डबस | X2X लिंक मास्टर |
| विद्युत अलगाव | ईथरनेट (IF2), POWERLINK (IF3) और X2X (IF6) एक दूसरे से अलग, अन्य इंटरफेस से और पीएलसी से |
| बढ़ते अभिविन्यास | |
| क्षैतिज | हाँ |
| खड़ा | हाँ |
| समुद्र तल से स्थापना ऊंचाई | |
| 0 से 2000 वर्ग मीटर | कोई सीमा नहीं |
| > 2000 वर्ग मीटर | परिवेश के तापमान में 0.5 डिग्री सेल्सियस प्रति 100 वर्ग मीटर की कमी |
| EN 60529 . प्रति सुरक्षा की डिग्री | आईपी20 |
| तापमान | |
| संचालन | |
| क्षैतिज बढ़ते अभिविन्यास | -25 से 60 डिग्री सेल्सियस |
| लंबवत बढ़ते अभिविन्यास | -25 से 50 डिग्री सेल्सियस |
| स्थानीय कर से मुक्ति | अनुभाग "डेरेटिंग" देखें। |
| भंडारण | -40 से 85 डिग्री सेल्सियस |
| यातायात | -40 से 85 डिग्री सेल्सियस |
| सापेक्षिक आर्द्रता | |
| संचालन | 5 से 95%, गैर संघनक |
| भंडारण | 5 से 95%, गैर संघनक |
| यातायात | 5 से 95%, गैर संघनक |
| टिप्पणी | एप्लिकेशन मेमोरी (कॉम्पैक्टफ्लैश) को अलग से ऑर्डर करें डिलीवरी में शामिल बैकअप बैटरी X20 एंड कवर प्लेट (दाएं) डिलीवरी में शामिल है डिलीवरी में शामिल 12-पिन X20 टर्मिनल ब्लॉक डिलीवरी में शामिल इंटरफ़ेस मॉड्यूल स्लॉट कवर |
| आयाम | |
| चौड़ाई | 150 मिमी |
| कद | 99 मिमी |
| गहराई | 85 मिमी |
| वज़न | 400 ग्राम |
