| उत्पत्ति के प्लेस: | ऑस्ट्रिया |
| ब्रांड नाम: | B&R |
| प्रमाणन: | CE |
| मॉडल संख्या: | X20DS1119 |
| न्यूनतम आदेश मात्रा: | 1ईए |
|---|---|
| मूल्य: | USD |
| पैकेजिंग विवरण: | मूल |
| प्रसव के समय: | 3-5 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10ईए |
| उत्पाद का नाम: | बी एंड आर | उत्पाद मॉडल: | X20DS1119 |
|---|---|---|---|
| उत्पाद प्रकार: | आई / ओ मॉड्यूल | आईडी कोड: | 0xA067 |
| आंतरिक आई/ओ: | 1.5 डब्ल्यू | प्रमाणपत्र: | सीई |
| नाममात्र वोल्टेज: | 24 ग्राम रक्षा समिति | गारंटी: | 1 साल |
| प्रमुखता देना: | X20DS1119,X20DS1119 B&R स्वचालन पीएलसी,X20DS1119 b&r x20 पीएलसी |
||

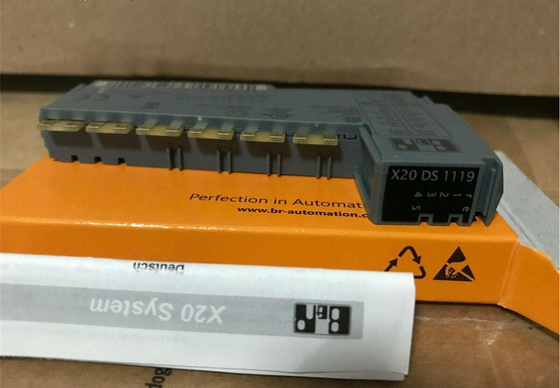

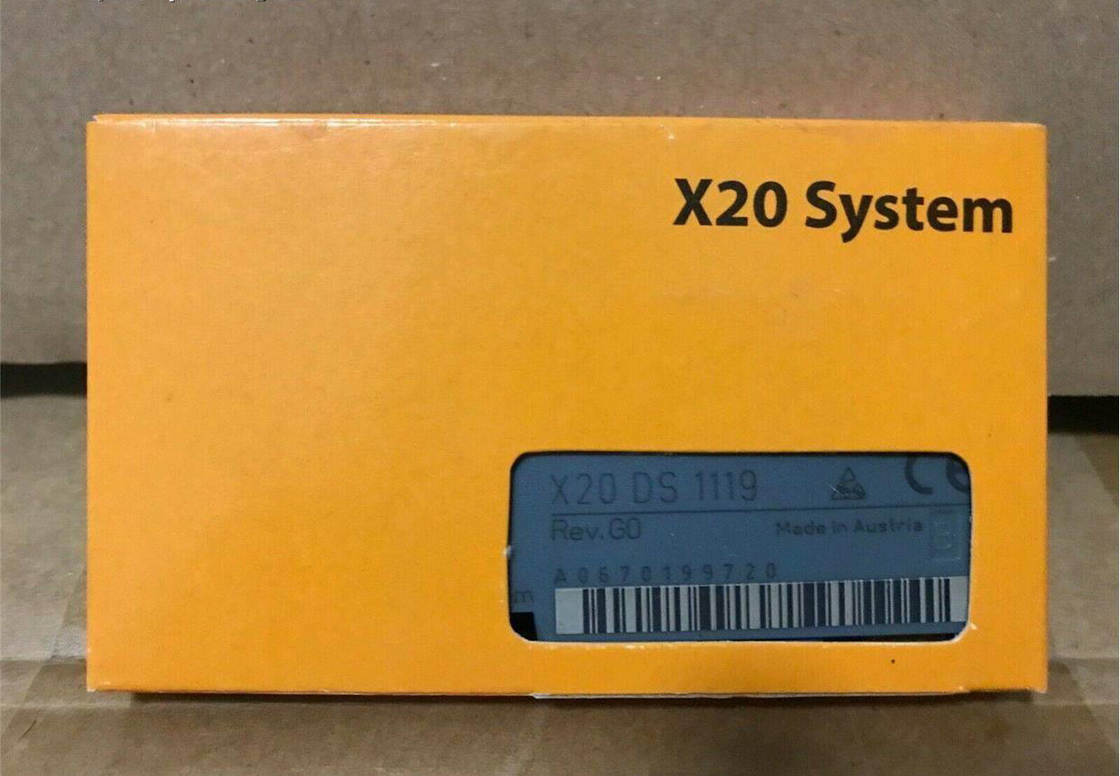

X20DS1119
यह मॉड्यूल एक बहुक्रिया डिजिटल सिग्नल प्रोसेसर मॉड्यूल है।यह डिजिटल सिग्नल प्रोसेसिंग या डिजिटल सिग्नल जनरेशन से जुड़े विभिन्न प्रकार के कार्यों के लिए अत्यंत लचीले ढंग से उपयोग किया जा सकता है।दो प्राथमिक उदाहरण अनुप्रयोगों में पल्स और दिशा संकेतों के साथ स्टेपर आउटपुट चरणों को नियंत्रित करना या एनकोडर एमुलेशन के रूप में उपयोग करना शामिल है।इस एप्लिकेशन में, उदाहरण के लिए, फ्रीक्वेंसी इनवर्टर या सर्वो एक्सिस स्पीड फॉलो फ़ंक्शन के साथ वास्तविक या वर्चुअल मास्टर एक्सिस का अनुसरण कर सकते हैं।
एक अतिरिक्त प्रमुख विशेषता मॉड्यूल का एकीकृत टाइमस्टैम्प फ़ंक्शन है।उदाहरण के लिए, एनकोडर एमुलेशन के दौरान यह काउंटर रैंप कर्व्स को बस चक्र समय से स्वतंत्र रूप से उत्पन्न करने की अनुमति देता है।केवल लक्ष्य काउंटर वैल्यू और पल जब इसे पहुंचा जाना चाहिए स्थानांतरित किया जाता है।मॉड्यूल स्वचालित रूप से उचित समय पर, ठीक माइक्रोसेकंड रिज़ॉल्यूशन में और बस घड़ी से स्वतंत्र रूप से संबंधित काउंटर मान उत्पन्न करता है।
| आई / ओ मॉड्यूल | इनपुट या आउटपुट के रूप में कॉन्फ़िगर करने योग्य 3 डिजिटल 5 वी (सममित) चैनल, 2 डिजिटल 24 वी (असममित) इनपुट चैनल, 1 यूनिवर्सल काउंटर जोड़ी (2 इवेंट काउंटर, एबी काउंटर या अप/डाउन काउंटर), रैखिक गति जनरेटर (ए/बी, दिशा/आवृत्ति) 1 संदर्भ पल्स के साथ, एसएसआई निरपेक्ष एनकोडर, माइक्रोसेकंड रिज़ॉल्यूशन के साथ इनपुट किनारों के सापेक्ष या निरपेक्ष क्षण, समय-ट्रिगर I/O, I/O ओवरसैंपलिंग |
| बी एंड आर आईडी कोड | 0xA067 |
| स्थिति संकेतक | I/O फ़ंक्शन प्रति चैनल, ऑपरेटिंग स्थिति, मॉड्यूल स्थिति |
| निदान | |
| मॉड्यूल रन/त्रुटि | हां, एलईडी स्थिति संकेतक और सॉफ्टवेयर का उपयोग करना |
| निवेश निर्गम | हाँ, एलईडी स्थिति संकेतक का उपयोग करना |
| बिजली की खपत | |
| बस | 0.01 डब्ल्यू |
| आंतरिक आई/ओ | 1.5 डब्ल्यू |
| एक्ट्यूएटर्स (प्रतिरोधक) [डब्ल्यू] के कारण अतिरिक्त बिजली अपव्यय | - |
| सिग्नल लाइनों का प्रकार | सभी सिग्नल लाइनों के लिए शील्डेड लाइनों का उपयोग किया जाना चाहिए। |
| प्रमाणपत्र | |
| सीई | हाँ |
| यूकेसीए | हाँ |
| एटेक्स | जोन 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 उपयोगकर्ता पुस्तिका देखें) एफटीजेडयू 09 एटीईएक्स 0083एक्स |
| यूएल | कुलस E115267 औद्योगिक नियंत्रण उपकरण |
| हज़लोक | सीसीएसऑस 244665 प्रक्रिया नियंत्रण उपकरण खतरनाक स्थानों के लिए कक्षा I, डिवीजन 2, समूह ABCD, T5 |
| डीएनवी | तापमान:बी(0 - 55 डिग्री सेल्सियस) नमी:बी(100 तक%) कंपन:बी(4 ग्राम) ईएमसी:बी(पुल और खुला डेक) |
| एलआर | ईएनवी1 |
| के.आर | हाँ |
| पेट | हाँ |
| पूर्वी वायु कमान | हाँ |
| केसी | हाँ |
| मात्रा | 1 |
| एनकोडर आउटपुट | 5 वी, सममित (ए/बी, दिशा/आवृत्ति) |
| काउंटर आकार | 16/32-बिट |
| मात्रा | 1 |
| काउंटर आकार | एन्कोडर के आधार पर 32-बिट तक |
| मैक्स।अंतरण दर | 1 एमबीटी/एस |
| एनकोडर संकेत | 5 वी, सममित |
| एनकोडर बिजली की आपूर्ति | |
| 5 वीडीसी | ± 5%, मॉड्यूल-आंतरिक, मैक्स।300 एमए |
| 24 ग्राम रक्षा समिति | मॉड्यूल-आंतरिक, मैक्स।300 एमए |
| मात्रा | 3 तक, सॉफ्टवेयर का उपयोग करके इनपुट या आउटपुट के रूप में कॉन्फ़िगरेशन |
| नाममात्र वोल्टेज | 5 VDC डिफरेंशियल सिग्नल, EiA RS485 मानक |
| EN 61131-2 के अनुसार इनपुट विशेषताएँ | श्रेणी 1 |
| इनपुट आवृत्ति | 600 किलोहर्ट्ज़ |
| कॉमन-मोड रेंज | -7 वी ≤ वीसेमी≤ +12 वी |
| एनकोडर और बस के बीच इन्सुलेशन वोल्टेज | 500 वीउड़ानों |
| एनकोडर बिजली आपूर्ति की अधिभार विशेषताओं | शॉर्ट-सर्किट प्रूफ, ओवरलोड-प्रूफ |
| इनपुट फ़िल्टर | |
| हार्डवेयर | ≤200 एनएस |
| सॉफ़्टवेयर | - |
| अतिरिक्त प्रकार्य | एसएसआई पूर्ण एनकोडर, सार्वभौमिक काउंटर जोड़ी |
| मात्रा | 2 |
| नाममात्र वोल्टेज | 24 ग्राम रक्षा समिति |
| EN 61131-2 के अनुसार इनपुट विशेषताएँ | श्रेणी 1 |
| इनपुट सर्किट | डूबना |
| इनपुट वोल्टेज | 24 वीडीसी -15% / +20% |
| इनपुट फ़िल्टर | |
| हार्डवेयर | ≤2 माइक्रो |
| सॉफ़्टवेयर | - |
| 24 वीडीसी पर इनपुट करंट | लगभग।3.4 एमए |
| इनपुट प्रतिरोध | लगभग।7.19 केΩ |
| इनपुट आवृत्ति | 100 किलोहर्ट्ज़ |
| स्विचिंग दहलीज | |
| कम | <5 वीडीसी |
| उच्च | > 15 ग्राम रक्षा समिति |
| चैनल और बस के बीच इन्सुलेशन वोल्टेज | 500 वीउड़ानों |
| अतिरिक्त प्रकार्य | यूनिवर्सल काउंटर पेयर के लिए लैच फंक्शन |
| मात्रा | 1 |
| वर्तमान विधियां | 2x इवेंट काउंटर, अप/डाउन काउंटर, एबी काउंटर |
| एनकोडर इनपुट | 5 वी, सममित |
| काउंटर आकार | 16/32-बिट |
| इनपुट आवृत्ति | मैक्स।600 किलोहर्ट्ज़ |
| मूल्यांकन | |
| एबी काउंटर | 4 एक्स |
| घटना काउंटर | 2x |
| ऊपर/नीचे काउंटर | 2x |
| एनकोडर बिजली की आपूर्ति | |
| 5 वीडीसी | ± 5%, मॉड्यूल-आंतरिक, मैक्स।300 एमए |
| 24 ग्राम रक्षा समिति | मॉड्यूल-आंतरिक, मैक्स।300 एमए |
| मात्रा | 3 तक, सॉफ्टवेयर का उपयोग करके इनपुट या आउटपुट के रूप में कॉन्फ़िगरेशन |
| प्रकार | 5 VDC डिफरेंशियल सिग्नल, EiA RS485 मानक |
| आउटपुट सर्किट | सिंक और/या स्रोत |
| आउटपुट सुरक्षा | शॉर्ट सर्किट सुरक्षा |
| प्रकार | पुश/पुल/पुश-पुल |
| नाममात्र वोल्टेज | 5 वीडीसी |
| आउटपुट करेंट | मैक्स।65 एमए |
| नैदानिक स्थिति | आउटपुट पठनीय है। |
| आवृत्ति बदलना | मैक्स।500 किलोहर्ट्ज़ |
| चैनल और बस के बीच इन्सुलेशन वोल्टेज | 500 वीउड़ानों |
| स्विचिंग वोल्टेज | 5 VDC डिफरेंशियल सिग्नल, EiA RS485 मानक |
| अतिरिक्त प्रकार्य | एसएसआई पूर्ण एनकोडर, रैखिक गति जनरेटर |
| विद्युत अलगाव | चैनल बस से अलग चैनल चैनल से अलग नहीं है |
| बढ़ते उन्मुखीकरण | |
| क्षैतिज | हाँ |
| खड़ा | हाँ |
| समुद्र तल से स्थापना ऊंचाई | |
| 0 से 2000 मी | कोई सीमा नहीं |
| > 2000 मी | परिवेश के तापमान में 0.5 डिग्री सेल्सियस प्रति 100 मीटर की कमी |
| एन 60529 प्रति सुरक्षा की डिग्री | IP20 |
| तापमान | |
| कार्यवाही | |
| क्षैतिज बढ़ते अभिविन्यास | -25 से 60 डिग्री सेल्सियस |
| लंबवत बढ़ते अभिविन्यास | -25 से 50 डिग्री सेल्सियस |
| स्थानीय कर से मुक्ति | - |
| भंडारण | -40 से 85 डिग्री सेल्सियस |
| परिवहन | -40 से 85 डिग्री सेल्सियस |
| सापेक्षिक आर्द्रता | |
| कार्यवाही | 5 से 95%, गैर संघनक |
| भंडारण | 5 से 95%, गैर संघनक |
| परिवहन | 5 से 95%, गैर संघनक |
| टिप्पणी | 1x टर्मिनल ब्लॉक X20TB12 अलग से ऑर्डर करें। 1x बस मॉड्यूल X20BM11 को अलग से ऑर्डर करें। |
| आवाज़ का उतार-चढ़ाव | 12.5+0.2मिमी |
