| उत्पत्ति के प्लेस: | ऑस्ट्रिया |
| ब्रांड नाम: | B&R |
| प्रमाणन: | CE |
| मॉडल संख्या: | X67SM2436 |
| न्यूनतम आदेश मात्रा: | 1ईए |
|---|---|
| मूल्य: | USD |
| पैकेजिंग विवरण: | मूल |
| प्रसव के समय: | 3-5 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10ईए |
| उत्पाद का ब्रांड: | बी एंड आर | उत्पाद मॉडल: | X67SM2436 |
|---|---|---|---|
| उत्पाद प्रकार: | आई/ओ मॉड्यूल | आईडी कोड: | 0x1डीसीबी |
| निवेश निर्गम: | 4x M12, A-कोडेड | आयाम: | 53*85*42 मिमी |
| वज़न: | 195 ग्राम | गारंटी: | 1 साल |
| प्रमुखता देना: | B&R X67 सिस्टम,X67SM2436,2 फुल ब्रिज B&R X67 सिस्टम |
||
स्टेपर मोटर मॉड्यूल का उपयोग 24 के नाममात्र वोल्टेज के साथ 2 स्टेपर मोटर्स को नियंत्रित करने के लिए किया जाता है38.5 वीडीसी ± 25%तक की मोटर करंट पर3 ए(5 एशिखर)।
इसके अलावा, इस मॉड्यूल में 6 डिजिटल इनपुट हैं जिनका उपयोग सीमा स्विच या एनकोडर इनपुट के रूप में किया जा सकता है।
कॉइल धाराओं के अलग-अलग समायोजन के कारण, मोटर केवल उस वर्तमान के साथ संचालित होती है जिसकी उसे वास्तव में आवश्यकता होती है।यह उपलब्ध मोटरों के चयन को सरल करता है और अनावश्यक ताप को रोकता है।क्योंकि यह ऊर्जा की खपत और थर्मल लोड को प्रभावित करता है, पूरे सिस्टम के सेवा जीवन पर सकारात्मक प्रभाव पड़ता है।पूर्ण लचीलापन स्वतंत्र रूप से समायोज्य होल्डिंग, बूस्ट और नाममात्र वर्तमान मूल्यों के उपयोग के माध्यम से प्राप्त किया जाता है।माइक्रोस्टेप्स के लिए वर्तमान स्वचालित रूप से कॉन्फ़िगर किए गए वर्तमान मानों में समायोजित हो जाता है।
गतिरोध के दौरान स्वत: मोटर पहचान प्रणाली एक बहुत बड़ी मदद है।स्टेपर मोटर मॉड्यूल अपने कॉइल विशेषताओं का उपयोग करके कनेक्टेड मोटरों की पहचान कर सकते हैं और एनालॉग वैल्यू के रूप में प्रतिक्रिया उत्पन्न कर सकते हैं।इससे न केवल तारों की त्रुटियों का पता लगाना संभव हो जाता है, बल्कि गलत मोटर प्रकारों का भी गलती से उपयोग किया जा रहा है।मोटर लोड का विश्लेषण करने के लिए स्टाल डिटेक्शन मैकेनिज्म को एकीकृत किया गया है।स्टाल का पता लगाने को एक विन्यास योग्य सीमा के माध्यम से परिभाषित किया गया है।यह कई अलग-अलग प्रकार के अनुप्रयोगों में ओवरलोड या मोटर स्टैंडस्टिल का सटीक रूप से पता लगाने की अनुमति देता है।
| आई / ओ मॉड्यूल | स्टेपर मोटर्स को नियंत्रित करने के लिए 2 पूर्ण पुल |
| बी एंड आर आईडी कोड | 0x1 डीसीबी |
| स्थिति संकेतक | प्रति चैनल I / O फ़ंक्शन, आपूर्ति वोल्टेज, बस फ़ंक्शन |
| निदान | |
| आई / ओ बिजली की आपूर्ति | हां, एलईडी स्थिति संकेतक और सॉफ्टवेयर का उपयोग करना |
| मोटर की स्थिति | हां, एलईडी स्थिति संकेतक और सॉफ्टवेयर का उपयोग करना |
| रिश्ते का प्रकार | |

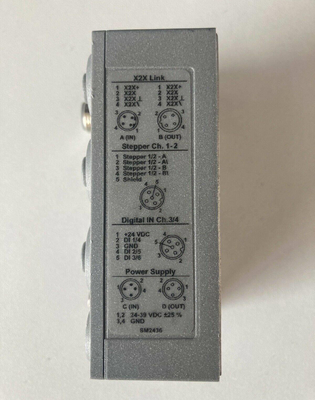

| X2X लिंक | एम 12, बी-कोडेड |

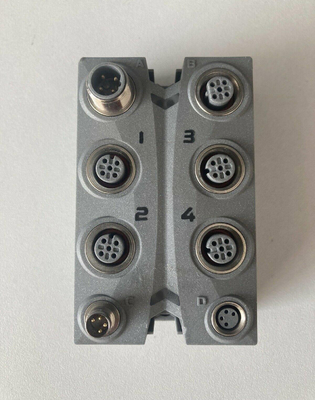

| निवेश निर्गम | 4x एम12, ए-कोडेड |
| आई / ओ बिजली की आपूर्ति | एम 8, 4-पिन |
| बिजली की खपत | |
| X2X लिंक बिजली की आपूर्ति | 0.75 डब्ल्यू |
| आंतरिक आई/ओ | |
| 24 ग्राम रक्षा समिति में | मैक्स।1.7 डब्ल्यू |
| 48 ग्राम रक्षा समिति में | मैक्स।2 डब्ल्यू |
| प्रमाणपत्र | |
| सीई | हाँ |
| यूकेसीए | हाँ |
| एटेक्स | जोन 2, II 3G Ex nA IIA T5 Gc IP67, टा = 0 - मैक्स।60 डिग्री सेल्सियस टीयूवी 05 एटेक्स 7201एक्स |
| यूएल | कुलस E115267 औद्योगिक नियंत्रण उपकरण |
| हज़लोक | सीसीएसऑस 244665 प्रक्रिया नियंत्रण उपकरण खतरनाक स्थानों के लिए कक्षा I, डिवीजन 2, समूह ABCD, T5 |
| पूर्वी वायु कमान | हाँ |
| केसी | हाँ |
| मात्रा | 2 |
| टाइप | 2-चरण द्विध्रुवीय स्टेपर मोटर (पूर्ण पुल) |
| नाममात्र वोल्टेज | 24 से 38.5 ग्राम रक्षा समिति ±25% |
| नाममात्र बिजली | 3 ए |
| मैक्स।वर्तमान / मोटर | 2 एस के लिए 5 ए (अधिकतम 3 ए पर कम से कम 10 एस के रिकवरी समय के बाद) |
| मैक्स।वर्तमान / मॉड्यूल | 8 ए |
| नियंत्रक आवृत्ति | 38.5 किलोहर्ट्ज़ |
| डीसी बस समाई | 200 µF |
| चरण संकल्प | 256 माइक्रोस्टेप्स प्रति पूर्ण चरण |
| नाममात्र वोल्टेज | 24 से 38.5 ग्राम रक्षा समिति ±25% |
| बिजली की खपत | |
| सेंसर बिजली की आपूर्ति | मैक्स।0.96 डब्ल्यू |
| एकीकृत सुरक्षा | |
| रिवर्स पोलरिटी प्रोटेक्शन | नहीं |
| मात्रा | 6 |
| नाममात्र वोल्टेज | 24 ग्राम रक्षा समिति |
| EN 61131-2 के अनुसार इनपुट विशेषताएँ | श्रेणी 1 |
| इनपुट वोल्टेज | 24 वीडीसी -15% / +20% |
| 24 वीडीसी पर इनपुट करंट | लगभग।4 एमए |
| इनपुट सर्किट | डूबना |
| इनपुट फ़िल्टर | |
| हार्डवेयर | <5 माइक्रो |
| सॉफ़्टवेयर | - |
| इनपुट प्रतिरोध | टाइप करें।5.4 केΩ |
| अतिरिक्त प्रकार्य | 2x एबीआर वृद्धिशील एनकोडर |
| स्विचिंग दहलीज | |
| कम | <5 वीडीसी |
| उच्च | > 15 ग्राम रक्षा समिति |
| चैनल और बस के बीच इन्सुलेशन वोल्टेज | 500 वीउड़ानों |
| मात्रा | 2 |
| एनकोडर इनपुट | 24 वी, असममित |
| काउंटर आकार | 16-बिट |
| इनपुट आवृत्ति | मैक्स।50 किलोहर्ट्ज़ |
| मूल्यांकन | 4 एक्स |
| एनकोडर बिजली की आपूर्ति | मॉड्यूल-आंतरिक, मैक्स।20 एमए प्रति एनकोडर |
| संकेत रूप | स्क्वायर वेव पल्स |
| काउंटर 1 | इनपुट 1 से 3 |
| काउंटर 2 | इनपुट 4 से 6 |
| काउंटर आवृत्ति | मैक्स।200 किलोहर्ट्ज़ |
| वोल्टेज आपूर्ति | 24 ग्राम रक्षा समिति |
| शॉर्ट-सर्किट प्रूफ | हाँ |
| वोल्टेज आपूर्ति | |
| मिन।20 एमए / समूह पर वोल्टेज | 20 वीडीसी |
| विद्युत अलगाव | चैनल बस से अलग चैनल चैनल से अलग नहीं है |
| बढ़ते उन्मुखीकरण | |
| कोई | हाँ |
| समुद्र तल से स्थापना ऊंचाई | |
| 0 से 2000 मी | कोई सीमा नहीं |
| > 2000 मी | परिवेश के तापमान में 0.5 डिग्री सेल्सियस प्रति 100 मीटर की कमी |
| एन 60529 प्रति सुरक्षा की डिग्री | IP67 |
| तापमान | |
| संचालन | 0 से 50 डिग्री सेल्सियस |
| स्थानीय कर से मुक्ति | - |
| भंडारण | -25 से 85 डिग्री सेल्सियस |
| यातायात | -25 से 85 डिग्री सेल्सियस |
| आयाम | |
| चौड़ाई | 53 मिमी |
| कद | 85 मिमी |
| गहराई | 42 मिमी |
| वज़न | 195 ग्राम |
| कनेक्शन के लिए टोक़ | |
| एम 8 | मैक्स।0.4 एनएम |
| एम 12 | मैक्स।0.6 एनएम |
