| उत्पत्ति के प्लेस: | ऑस्ट्रिया |
| ब्रांड नाम: | B&R |
| प्रमाणन: | COC |
| मॉडल संख्या: | X20DOF322 |
| न्यूनतम आदेश मात्रा: | 1ईए |
|---|---|
| मूल्य: | USD |
| प्रसव के समय: | 3-5 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10ईए |
| प्रोडक्ट का नाम: | बी एंड आर | उत्पाद मॉडल: | X20DOF322 |
|---|---|---|---|
| उत्पाद प्रकार: | आई/ओ मॉड्यूल | आईडी कोड: | 0xC0EA |
| इनपुट वोल्टेज: | 24 वीडीसी -15% / +20% | गारंटी: | 1 साल |
| प्रमुखता देना: | X20DOF322 B&R X20 PLC,B&R X20 PLC सिस्टम I/O मॉड्यूल,16 डिजिटल आउटपुट B&R ऑटोमेशन पीएलसी |
||

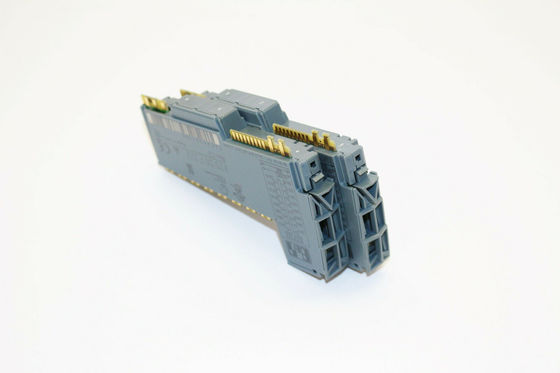

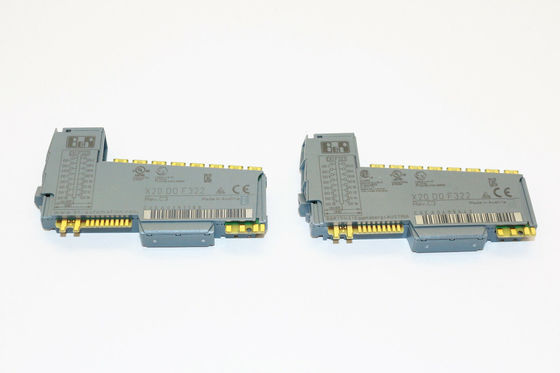

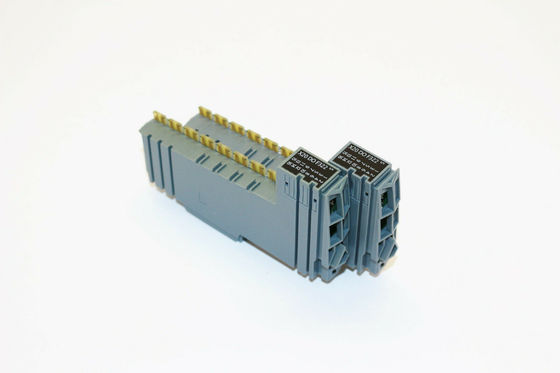

मॉड्यूल 1-तार कनेक्शन के लिए 16 आउटपुट से लैस है।मॉड्यूल स्रोत आउटपुट वायरिंग के लिए डिज़ाइन किया गया है।
| आई/ओ मॉड्यूल | 1-वायर कनेक्शन के लिए 16 डिजिटल आउटपुट 24 वीडीसी |
| बी एंड आर आईडी कोड | 0xC0EA |
| स्थिति संकेतक | प्रति चैनल I/O फ़ंक्शन, ऑपरेटिंग स्थिति, मॉड्यूल स्थिति |
| निदान | |
| मॉड्यूल रन / त्रुटि | हाँ, LED स्थिति संकेतक और सॉफ़्टवेयर का उपयोग करना |
| आउटपुट | हाँ, LED स्थिति संकेतक और सॉफ़्टवेयर का उपयोग करना (आउटपुट त्रुटि स्थिति) |
| बिजली की खपत | |
| बस | 0.28 डब्ल्यू |
| आंतरिक I/O | 0.95 डब्ल्यू |
| एक्ट्यूएटर्स (प्रतिरोधक) के कारण अतिरिक्त बिजली अपव्यय [डब्ल्यू] | +0.56 डब्ल्यू |
| प्रमाणपत्र | |
| सीई | हाँ |
| यूकेसीए | हाँ |
| एटेक्स | जोन 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 उपयोगकर्ता का मैनुअल देखें) FTZÚ 09 ATEX 0083X |
| यूएल | क्यूलस E115267 औद्योगिक नियंत्रण उपकरण |
| हज़लोक | सीसीएसएयूएस 244665 प्रक्रिया नियंत्रण उपकरण खतरनाक स्थानों के लिए कक्षा I, डिवीजन 2, समूह ABCD, T5 |
| डीएनवी | तापमान:बी(0 - 55 डिग्री सेल्सियस) नमी:बी(100 तक%) कंपन:बी(4 ग्राम) ईएमसी:बी(पुल और खुला डेक) |
| एलआर | ENV1 |
| केआर | हाँ |
| पेट | हाँ |
| पूर्वी वायु कमान | हाँ |
| केसी | हाँ |
| प्रकार | वर्तमान-सोर्सिंग FET |
| नाममात्र वोल्टेज | 24 वीडीसी |
| स्विचिंग वोल्टेज | 24 वीडीसी -15% / +20% |
| नाममात्र उत्पादन वर्तमान | 0.5 ए |
| कुल नाममात्र वर्तमान | 8 ए |
| रिश्ते का प्रकार | 1-तार कनेक्शन |
| आउटपुट सर्किट | स्रोत |
| आउटपुट सुरक्षा | ओवरक्रैक या शॉर्ट सर्किट की स्थिति में थर्मल शटडाउन (मान "शॉर्ट-सर्किट पीक करंट" देखें) आगमनात्मक भार स्विच करने के लिए आंतरिक फ़्रीव्हीलिंग डायोड (अनुभाग "स्विचिंग आगमनात्मक भार" देखें) |
| नैदानिक स्थिति | 10 एमएस देरी के साथ आउटपुट मॉनिटरिंग |
| आउटपुट बंद होने पर लीकेज करंट | 5 µA |
| आरडीएस (चालू) | 140 वर्ग मीटर |
| पीक शॉर्ट-सर्किट करंट | <3 ए |
| ओवरलोड शटडाउन या शॉर्ट-सर्किट शटडाउन की स्थिति में स्विच ऑन करें | लगभग।10 एमएस (मॉड्यूल तापमान पर निर्भर करता है) |
| स्विचिंग देरी | |
| 0 → 1 | <300 µs |
| 1 → 0 | <300 µs |
| आवृत्ति बदलना | |
| प्रतिरोधक भार | मैक्स।500 हर्ट्ज |
| आगमनात्मक भार | "आगमनात्मक भार स्विच करना" अनुभाग देखें। |
| आगमनात्मक भार को बंद करते समय ब्रेकिंग वोल्टेज | टाइप करें।45 वीडीसी |
| चैनल और बस के बीच इन्सुलेशन वोल्टेज | 500 वीउड़ानों |
| विद्युत अलगाव | बस से अलग किया गया चैनल चैनल चैनल और I/O बिजली आपूर्ति से अलग नहीं है |
| बढ़ते अभिविन्यास | |
| क्षैतिज | हाँ |
| खड़ा | हाँ |
| समुद्र तल से स्थापना ऊंचाई | |
| 0 से 2000 वर्ग मीटर | कोई सीमा नहीं |
| > 2000 वर्ग मीटर | परिवेश के तापमान में 0.5 डिग्री सेल्सियस प्रति 100 वर्ग मीटर की कमी |
| EN 60529 . प्रति सुरक्षा की डिग्री | आईपी20 |
| तापमान | |
| संचालन | |
| क्षैतिज बढ़ते अभिविन्यास | -25 से 60 डिग्री सेल्सियस |
| लंबवत बढ़ते अभिविन्यास | -25 से 50 डिग्री सेल्सियस |
| स्थानीय कर से मुक्ति | अनुभाग "डेरेटिंग" देखें। |
| भंडारण | -40 से 85 डिग्री सेल्सियस |
| यातायात | -40 से 85 डिग्री सेल्सियस |
| सापेक्षिक आर्द्रता | |
| संचालन | 5 से 95%, गैर संघनक |
| भंडारण | 5 से 95%, गैर संघनक |
| यातायात | 5 से 95%, गैर संघनक |
| टिप्पणी | 1x टर्मिनल ब्लॉक X20TB1F को अलग से ऑर्डर करें। 1x बस मॉड्यूल X20BM11 अलग से ऑर्डर करें। |
| पिच | 12.5+0.2मिमी |
