| उत्पत्ति के प्लेस: | ऑस्ट्रिया |
| ब्रांड नाम: | B&R |
| प्रमाणन: | CE |
| मॉडल संख्या: | X20DS1319 |
| न्यूनतम आदेश मात्रा: | 1ईए |
|---|---|
| मूल्य: | USD |
| पैकेजिंग विवरण: | मूल |
| प्रसव के समय: | 3-5 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10ईए |
| उत्पाद का ब्रांड: | बी एंड आर | उत्पाद मॉडल: | X20DS1319 |
|---|---|---|---|
| उत्पाद प्रकार: | आई/ओ मॉड्यूल | आईडी कोड: | 0x2547 |
| प्रमाणपत्र: | सीई | डिजिटल इनपुट: | 24 वीडीसी |
| सुरक्षा: | आईपी20 | गारंटी: | 1 साल |
| प्रमुखता देना: | X20DS1319 B&R X20 सिस्टम,B&R X20 सिस्टम I/O मॉड्यूल |
||

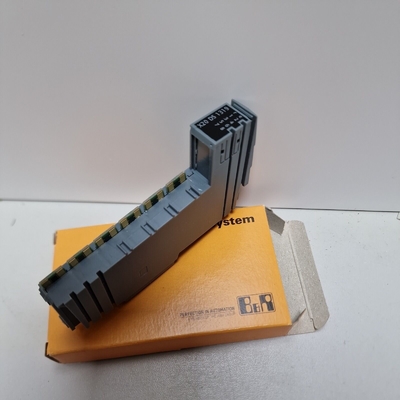

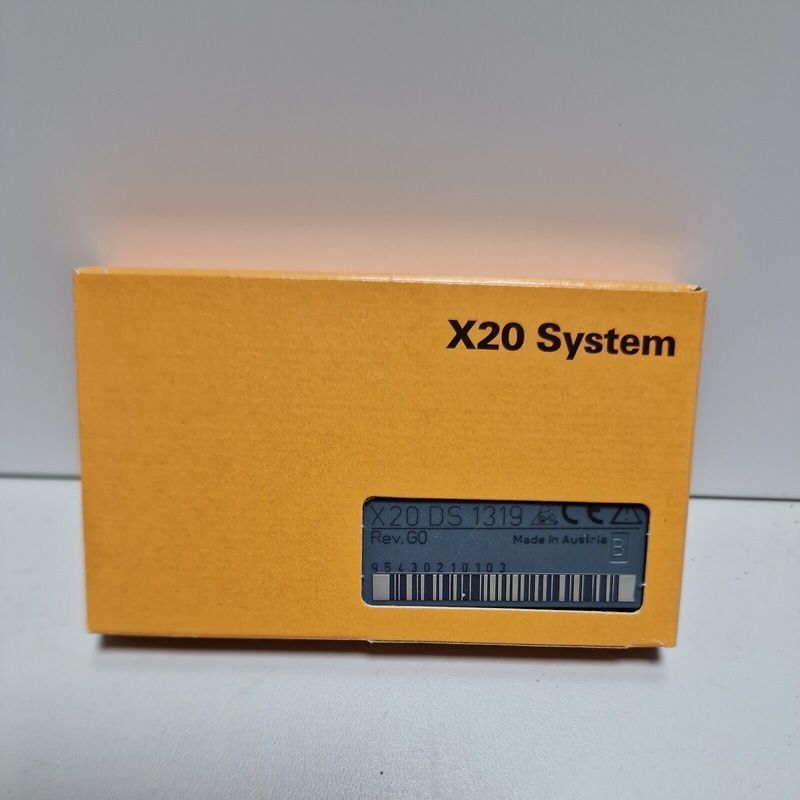

X20DS1319
यह मॉड्यूल एक बहुक्रिया डिजिटल सिग्नल प्रोसेसर मॉड्यूल है।यह डिजिटल सिग्नल प्रोसेसिंग या डिजिटल सिग्नल जनरेशन से जुड़े विभिन्न प्रकार के कार्यों के लिए अत्यंत लचीले ढंग से उपयोग किया जा सकता है।दो प्राथमिक उदाहरण अनुप्रयोगों में पल्स और दिशा संकेतों के साथ स्टेपर आउटपुट चरणों को नियंत्रित करना या एनकोडर एमुलेशन के रूप में उपयोग करना शामिल है।इस एप्लिकेशन में, उदाहरण के लिए, फ्रीक्वेंसी इनवर्टर या सर्वो एक्सिस स्पीड फॉलो फ़ंक्शन के साथ वास्तविक या वर्चुअल मास्टर एक्सिस का अनुसरण कर सकते हैं।
एक अतिरिक्त आवश्यक विशेषता मॉड्यूल का एकीकृत टाइमस्टैम्प फ़ंक्शन है।उदाहरण के लिए, एनकोडर एमुलेशन के दौरान यह काउंटर रैंप कर्व्स को बस चक्र समय से स्वतंत्र रूप से उत्पन्न करने की अनुमति देता है।केवल लक्ष्य काउंटर वैल्यू और पल जब इसे पहुंचा जाना चाहिए स्थानांतरित किया जाता है।मॉड्यूल स्वचालित रूप से उचित समय पर, ठीक माइक्रोसेकंड रिज़ॉल्यूशन में और बस घड़ी से स्वतंत्र रूप से संबंधित काउंटर मान उत्पन्न करता है।
| आई / ओ मॉड्यूल | 4 डिजिटल इनपुट चैनल, इनपुट या आउटपुट के रूप में कॉन्फ़िगर करने योग्य 4 डिजिटल चैनल, 1 यूनिवर्सल काउंटर पेयर (2 इवेंट काउंटर, एबी काउंटर या अप/डाउन काउंटर), लीनियर मूवमेंट जेनरेटर (ए/बी, दिशा/आवृत्ति) दो रेफरेंस पल्स तक , SSI निरपेक्ष एनकोडर, μs रिज़ॉल्यूशन के साथ इनपुट किनारों के सापेक्ष या निरपेक्ष क्षण, समय-ट्रिगर I/O, I/O ओवरसैंपलिंग |
| बी एंड आर आईडी कोड | 0x2547 |
| स्थिति संकेतक | I/O फ़ंक्शन प्रति चैनल, ऑपरेटिंग स्थिति, मॉड्यूल स्थिति |
| निदान | |
| मॉड्यूल रन/त्रुटि | हां, एलईडी स्थिति संकेतक और सॉफ्टवेयर का उपयोग करना |
| आउटपुट | हाँ, एलईडी स्थिति संकेतक का उपयोग करना |
| बिजली की खपत | |
| बस | 0.01 डब्ल्यू |
| आंतरिक आई/ओ | 1.5 डब्ल्यू |
| एक्ट्यूएटर्स (प्रतिरोधक) [डब्ल्यू] के कारण अतिरिक्त बिजली अपव्यय | - |
| सिग्नल लाइनों का प्रकार | सभी सिग्नल लाइनों के लिए शील्डेड लाइनों का उपयोग किया जाना चाहिए। |
| प्रमाणपत्र | |
| सीई | हाँ |
| यूकेसीए | हाँ |
| एटेक्स | जोन 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 उपयोगकर्ता पुस्तिका देखें) एफटीजेडयू 09 एटीईएक्स 0083एक्स |
| यूएल | कुलस E115267 औद्योगिक नियंत्रण उपकरण |
| हज़लोक | सीसीएसऑस 244665 प्रक्रिया नियंत्रण उपकरण खतरनाक स्थानों के लिए कक्षा I, डिवीजन 2, समूह ABCD, T5 |
| डीएनवी | तापमान:बी(0 - 55 डिग्री सेल्सियस) नमी:बी(100 तक%) कंपन:बी(4 ग्राम) ईएमसी:बी(पुल और खुला डेक) |
| एलआर | ईएनवी1 |
| के.आर | हाँ |
| पेट | हाँ |
| पूर्वी वायु कमान | हाँ |
| केसी | हाँ |
| मात्रा | 1 |
| एनकोडर आउटपुट | 24 वी, असममित (ए/बी, दिशा/आवृत्ति) |
| काउंटर आकार | 16/32-बिट |
| मात्रा | 4 + 4, सॉफ़्टवेयर का उपयोग करके इनपुट या आउटपुट के रूप में कॉन्फ़िगरेशन |
| नाममात्र वोल्टेज | 24 ग्राम रक्षा समिति |
| इनपुट वोल्टेज | 24 वीडीसी -15% / +20% |
| 24 वीडीसी पर इनपुट करंट | लगभग।1.3 एमए |
| इनपुट सर्किट | डूबना |
| इनपुट फ़िल्टर | |
| हार्डवेयर | ≤2 माइक्रो |
| सॉफ़्टवेयर | - |
| इनपुट प्रतिरोध | 18.4 केΩ |
| अतिरिक्त प्रकार्य | एसएसआई पूर्ण एन्कोडर, सार्वभौमिक काउंटर जोड़ी, सार्वभौमिक काउंटर जोड़ी के लिए कुंडी समारोह |
| इनपुट आवृत्ति | 100 किलोहर्ट्ज़ |
| स्विचिंग दहलीज | |
| कम | <5 वीडीसी |
| उच्च | > 15 ग्राम रक्षा समिति |
| एनकोडर बिजली आपूर्ति की अधिभार विशेषताओं | शॉर्ट-सर्किट प्रूफ, ओवरलोड-प्रूफ |
| चैनल और बस के बीच इन्सुलेशन वोल्टेज | 500 वीउड़ानों |
| मात्रा | 1 |
| काउंटर आकार | एन्कोडर के आधार पर 32-बिट तक |
| मैक्स।अंतरण दर | 125 केबीटी/एस |
| एनकोडर बिजली की आपूर्ति | मॉड्यूल-आंतरिक, मैक्स।600 एमए |
| नाममात्र वोल्टेज | 24 वी, असममित |
| मात्रा | 1 |
| वर्तमान विधियां | 2x इवेंट काउंटर, अप/डाउन काउंटर, एबी काउंटर |
| एनकोडर इनपुट | 24 वी, असममित |
| काउंटर आकार | 16/32-बिट |
| इनपुट आवृत्ति | मैक्स।100 किलोहर्ट्ज़ |
| मूल्यांकन | |
| एबी काउंटर | 4 एक्स |
| घटना काउंटर | 2x |
| ऊपर/नीचे काउंटर | 2x |
| संकेत रूप | स्क्वायर वेव पल्स |
| एनकोडर बिजली की आपूर्ति | मॉड्यूल-आंतरिक, मैक्स।600 एमए |
| मात्रा | 4 तक, सॉफ्टवेयर का उपयोग करके इनपुट या आउटपुट के रूप में कॉन्फ़िगरेशन |
| प्रकार | पुश / पुल / पुश-पुल |
| नाममात्र वोल्टेज | 24 ग्राम रक्षा समिति |
| स्विचिंग वोल्टेज | 24 वीडीसी -15% / +20% |
| नाममात्र उत्पादन वर्तमान | 0.1 ए |
| कुल नाममात्र वर्तमान | 0.4 ए |
| आउटपुट सर्किट | सिंक और/या स्रोत |
| आउटपुट सुरक्षा | ओवरकुरेंट या शॉर्ट सर्किट की स्थिति में थर्मल शट डाउन, अपरिवर्तनीय भार स्विच करने के लिए एकीकृत सुरक्षा |
| नैदानिक स्थिति | आउटपुट मॉनिटरिंग |
| लीकेज करंट जब आउटपुट स्विच ऑफ होता है | मैक्स।25 µA |
| अवशिष्ट वोल्टेज | <0.9 वी 0.1 नाममात्र वर्तमान पर |
| पीक शॉर्ट-सर्किट करंट | <10 ए |
| ओवरलोड शटडाउन या शॉर्ट-सर्किट शटडाउन की स्थिति में स्विच-ऑन करें | लगभग।10 एमएस (मॉड्यूल तापमान पर निर्भर करता है) |
| स्विचिंग में देरी | |
| 0 → 1 | <2 माइक्रो |
| 1 → 0 | <2 माइक्रो |
| आवृत्ति बदलना | |
| प्रतिरोधक भार | मैक्स।125 किलोहर्ट्ज़ |
| आगमनात्मक भार | अनुभाग देखें "आगमनात्मक भार स्विच करना"। |
| आगमनात्मक भार को बंद करते समय ब्रेकिंग वोल्टेज | स्विचिंग वोल्टेज + 0.6 वीडीसी |
| अतिरिक्त प्रकार्य | एसएसआई पूर्ण एन्कोडर, रैखिक आंदोलन जनरेटर के लिए घड़ी |
| विद्युत अलगाव |
चैनल बस से अलग
चैनल चैनल से अलग नहीं है
|
| बढ़ते उन्मुखीकरण | |
| क्षैतिज | हाँ |
| खड़ा | हाँ |
| समुद्र तल से स्थापना ऊंचाई | |
| 0 से 2000 मी | कोई सीमा नहीं |
| > 2000 मी | परिवेश के तापमान में 0.5 डिग्री सेल्सियस प्रति 100 मीटर की कमी |
| एन 60529 प्रति सुरक्षा की डिग्री | IP20 |
| तापमान | |
| संचालन | |
| क्षैतिज बढ़ते अभिविन्यास | -25 से 60 डिग्री सेल्सियस |
| लंबवत बढ़ते अभिविन्यास | -25 से 50 डिग्री सेल्सियस |
| स्थानीय कर से मुक्ति | - |
| भंडारण | -40 से 85 डिग्री सेल्सियस |
| यातायात | -40 से 85 डिग्री सेल्सियस |
| सापेक्षिक आर्द्रता | |
| संचालन | 5 से 95%, गैर संघनक |
| भंडारण | 5 से 95%, गैर संघनक |
| यातायात | 5 से 95%, गैर संघनक |
| टिप्पणी | 1x टर्मिनल ब्लॉक X20TB12 अलग से ऑर्डर करें। 1x बस मॉड्यूल X20BM11 को अलग से ऑर्डर करें। |
| पिच | 12.5+0.2मिमी |
