| उत्पत्ति के प्लेस: | ऑस्ट्रिया |
| ब्रांड नाम: | B&R |
| प्रमाणन: | COC |
| मॉडल संख्या: | X20AT4222 |
| न्यूनतम आदेश मात्रा: | 1ईए |
|---|---|
| मूल्य: | USD |
| पैकेजिंग विवरण: | मूल |
| प्रसव के समय: | 3-5 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10ईए |
| प्रोडक्ट का नाम: | बी एंड आर | उत्पाद मॉडल: | X20AT4222 |
|---|---|---|---|
| उत्पाद प्रकार: | आई/ओ मॉड्यूल | आईडी कोड: | 0x1BA7 |
| आंतरिक I/O: | 1.1 डब्ल्यू | गारंटी: | 1 साल |
| प्रमुखता देना: | X20AT4222,4 इनपुट बी एंड आर एक्स 20 सिस्टम पीएलसी,प्रतिरोध तापमान मापन बी एंड आर पीएलसी |
||

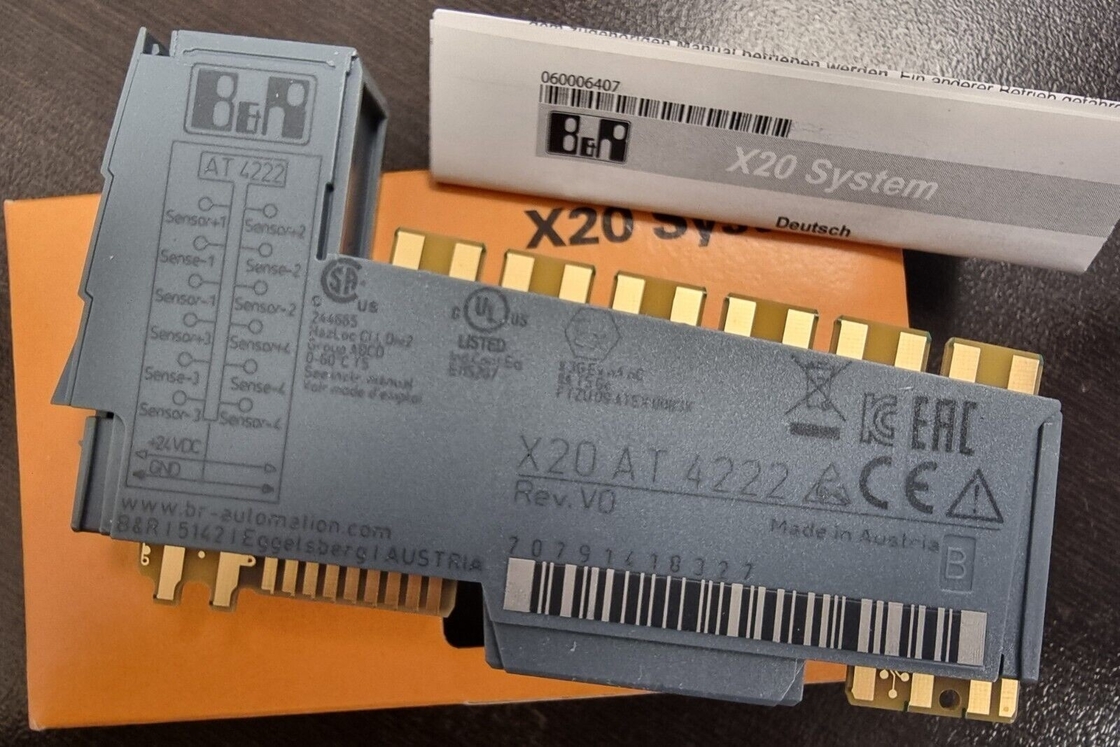

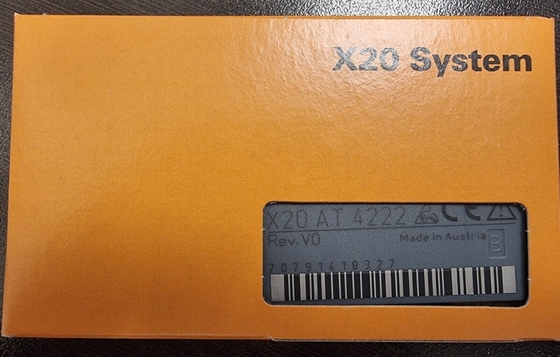

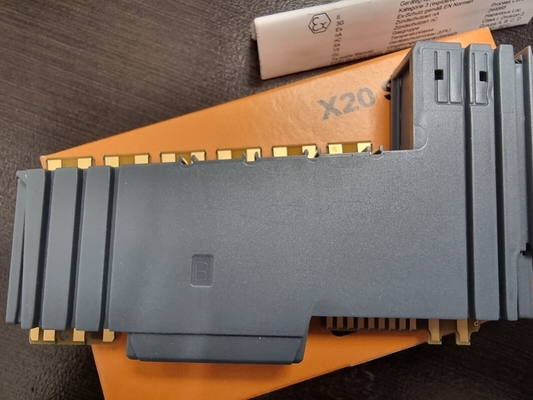

X20AT4222
मॉड्यूल PT100 / PT1000 प्रतिरोध तापमान माप के लिए 4 इनपुट से लैस है।
| आई/ओ मॉड्यूल | Pt100 या Pt1000 प्रतिरोध तापमान माप के लिए 4 इनपुट |
| बी एंड आर आईडी कोड | 0x1BA7 |
| स्थिति संकेतक | प्रति चैनल I/O फ़ंक्शन, ऑपरेटिंग स्थिति, मॉड्यूल स्थिति |
| निदान | |
| मॉड्यूल रन / त्रुटि | हाँ, LED स्थिति संकेतक और सॉफ़्टवेयर का उपयोग करना |
| इनपुट | हाँ, LED स्थिति संकेतक और सॉफ़्टवेयर का उपयोग करना |
| बिजली की खपत | |
| बस | 0.01 डब्ल्यू |
| आंतरिक I/O | 1.1 डब्ल्यू |
| एक्ट्यूएटर्स (प्रतिरोधक) के कारण अतिरिक्त बिजली अपव्यय [डब्ल्यू] | - |
| प्रमाणपत्र | |
| सीई | हाँ |
| यूकेसीए | हाँ |
| एटेक्स | जोन 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 उपयोगकर्ता का मैनुअल देखें) FTZÚ 09 ATEX 0083X |
| यूएल | क्यूलस E115267 औद्योगिक नियंत्रण उपकरण |
| हज़लोक | सीसीएसएयूएस 244665 प्रक्रिया नियंत्रण उपकरण खतरनाक स्थानों के लिए कक्षा I, डिवीजन 2, समूह ABCD, T5 |
| डीएनवी | तापमान:बी(0 - 55 डिग्री सेल्सियस) नमी:बी(100 तक%) कंपन:बी(4 ग्राम) ईएमसी:बी(पुल और खुला डेक) |
| एलआर | ENV1 |
| केआर | हाँ |
| पेट | हाँ |
| पूर्वी वायु कमान | हाँ |
| केसी | हाँ |
| इनपुट | 2- या 3-तार कनेक्शन के लिए निरंतर वर्तमान आपूर्ति के साथ प्रतिरोध माप |
| डिजिटल कनवर्टर संकल्प | 16-बिट |
| फ़िल्टर समय | 1 एमएस और 66.7 एमएस . के बीच विन्यास योग्य |
| रूपांतरण समय | |
| 1 चैनल | 50 हर्ट्ज फिल्टर के साथ 20 एमएस |
| 2 - 4 चैनल | 50 हर्ट्ज फिल्टर के साथ प्रति चैनल 40 एमएस |
| रूपांतरण प्रक्रिया | सिग्मा-डेल्टा |
| आउटपुट स्वरूप | प्रतिरोध माप के लिए INT या UINT |
| सेंसर | |
| सेंसर प्रकार | प्रति चैनल विन्यास योग्य |
| पीटी100 | -200 से 850 डिग्री सेल्सियस |
| पीटी1000 | -200 से 850 डिग्री सेल्सियस |
| प्रतिरोध माप सीमा | 0.1 से 4500 / 0.05 से 2250 |
| इनपुट फ़िल्टर | प्रथम-क्रम कम-पास फ़िल्टर / कटऑफ आवृत्ति 500 हर्ट्ज |
| सेंसर मानक | एन 60751 |
| सामान्य-मोड रेंज | >0.7 वी |
| चैनल और बस के बीच इन्सुलेशन वोल्टेज | 500 वीउड़ानों |
| रैखिककरण विधि | आंतरिक |
| मापन वर्तमान | 250 µ ए ± 1.25% |
| संदर्भ | 4530 ± 0.1% |
| अनुमेय इनपुट संकेत | शॉर्ट टर्म मैक्स।± 30 वी |
| मैक्स।25 डिग्री सेल्सियस पर त्रुटि | |
| बढ़त | 0.037% |
| ओफ़्सेट | 0.0015% |
| मैक्स।बहाव प्राप्त करें | 0.004%/डिग्री सेल्सियस |
| मैक्स।ऑफसेट बहाव | 0.00015%/डिग्री सेल्सियस |
| nonlinearity | <0.001% |
| चैनलों के बीच क्रॉसस्टॉक | <-93 डीबी |
| तापमान संवेदक संकल्प | |
| पीटी100 | 1 एलएसबी = 0.1°C |
| पीटी1000 | 1 एलएसबी = 0.1°C |
| प्रतिरोध माप संकल्प | |
| जी = 1 | 0.1 |
| जी = 2 | 0.05 |
| सामान्य मोड अस्वीकृति | |
| 50 हर्ट्ज | >80 डीबी |
| डीसी | >95 डीबी |
| प्रतिरोध माप के लिए मानों की मानकीकृत श्रेणी | |
| जी = 1 | 0.1 से 4500 |
| जी = 2 | 0.05 से 2250 |
| तापमान संवेदक सामान्यीकरण | |
| पीटी100 | -200.0 से 850.0 डिग्री सेल्सियस |
| पीटी1000 | -200.0 से 850.0 डिग्री सेल्सियस |
| तापमान माप निगरानी | |
| रेंज अंडरशूट | 0x8001 |
| रेंज ओवरशूट | 0x7FFF |
| खुला परिपथ | 0x7FFF |
| सामान्य दोष | 0x8000 |
| ओपन इनपुट | 0x7FFF |
| प्रतिरोध माप निगरानी | |
| रेंज ओवरशूट | 0xFFFF |
| खुला परिपथ | 0xFFFF |
| सामान्य दोष | 0xFFFF |
| ओपन इनपुट | 0xFFFF |
| विद्युत अलगाव | बस से अलग किया गया चैनल चैनल चैनल से अलग नहीं है |
| बढ़ते अभिविन्यास | |
| क्षैतिज | हाँ |
| खड़ा | हाँ |
| समुद्र तल से स्थापना ऊंचाई | |
| 0 से 2000 वर्ग मीटर | कोई सीमा नहीं |
| > 2000 वर्ग मीटर | परिवेश के तापमान में 0.5 डिग्री सेल्सियस प्रति 100 वर्ग मीटर की कमी |
| EN 60529 . प्रति सुरक्षा की डिग्री | आईपी20 |
| तापमान | |
| संचालन | |
| क्षैतिज बढ़ते अभिविन्यास | -25 से 60 डिग्री सेल्सियस |
| लंबवत बढ़ते अभिविन्यास | -25 से 50 डिग्री सेल्सियस |
| स्थानीय कर से मुक्ति | - |
| भंडारण | -40 से 85 डिग्री सेल्सियस |
| यातायात | -40 से 85 डिग्री सेल्सियस |
| सापेक्षिक आर्द्रता | |
| संचालन | 5 से 95%, गैर संघनक |
| भंडारण | 5 से 95%, गैर संघनक |
| यातायात | 5 से 95%, गैर संघनक |
| टिप्पणी | 1x टर्मिनल ब्लॉक X20TB12 अलग से ऑर्डर करें। 1x बस मॉड्यूल X20BM11 अलग से ऑर्डर करें। |
| पिच | 12.5+0.2मिमी |
