| उत्पत्ति के प्लेस: | ऑस्ट्रिया |
| ब्रांड नाम: | B&R |
| प्रमाणन: | COC |
| मॉडल संख्या: | X20BT9100 |
| न्यूनतम आदेश मात्रा: | 1ईए |
|---|---|
| मूल्य: | USD |
| प्रसव के समय: | 3-5 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10ईए |
| प्रोडक्ट का नाम: | बी एंड आर | उत्पाद मॉडल: | X20BT9100 |
|---|---|---|---|
| उत्पाद प्रकार: | बस ट्रांसमीटर | आईडी कोड: | 0x1BC2 |
| इनपुट वोल्टेज: | 24 वीडीसी -15% / +20% | गारंटी: | 1 साल |
| प्रमुखता देना: | X20BT9100 B&R X20 PLC,B&R X20 PLC सिस्टम बस ट्रांसमीटर,I/O के लिए X2X लिंक बस ट्रांसमीटर |
||

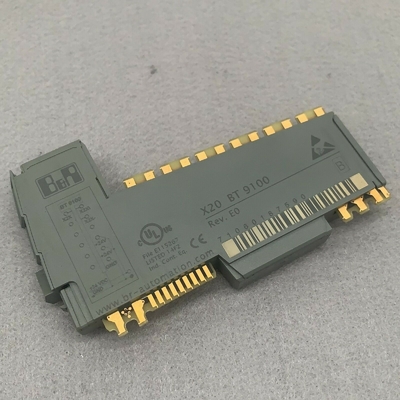

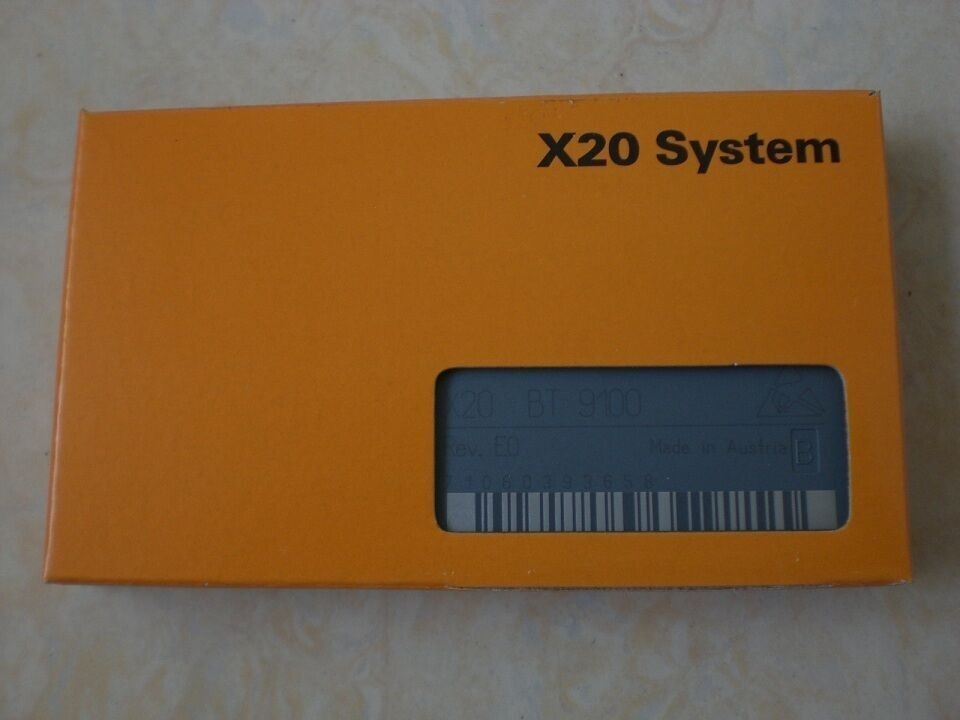

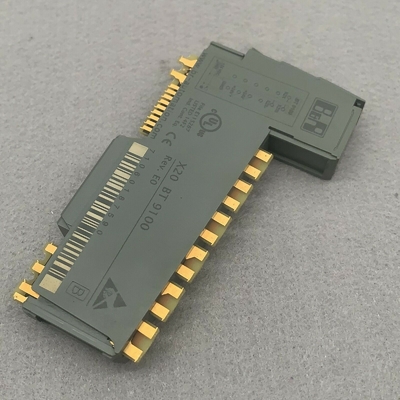

X20BT9100
बस ट्रांसमीटर का उपयोग X20 प्रणाली के निर्बाध विस्तार के लिए किया जाता है।स्टेशन तक हो सकते हैं100 वर्ग मीटरअलग।
बस ट्रांसमीटर मॉड्यूल को केवल एक बस मॉड्यूल के साथ संचालित करने की अनुमति है जहां आंतरिक I/O बिजली की आपूर्ति (जैसे X20BM11) के माध्यम से जुड़ी हुई है।
यदि आपूर्ति का उपयोग आंतरिक I/O बिजली आपूर्ति के लिए किया जाता है, तो इस संभावित समूह को किसी अन्य मॉड्यूल द्वारा आपूर्ति करने की अनुमति नहीं है।संभावित समूह को अलग करने के लिए बस मॉड्यूल X20BM01 के साथ एक I/O मॉड्यूल का उपयोग किया जाना चाहिए।
| बस ट्रांसमीटर | I/O . के लिए आपूर्ति के साथ X2X लिंक बस ट्रांसमीटर |
| बी एंड आर आईडी कोड | 0x1BC2 |
| स्थिति संकेतक | X2X बस फ़ंक्शन, ऑपरेटिंग स्थिति, मॉड्यूल स्थिति |
| निदान | |
| मॉड्यूल रन / त्रुटि | हाँ, LED स्थिति संकेतक और सॉफ़्टवेयर का उपयोग करना |
| X2X बस समारोह | हाँ, LED स्थिति संकेतक का उपयोग करना |
| बिजली की खपत | |
| बस | 0.5 डब्ल्यू |
| आंतरिक I/O | |
| बस ट्रांसमीटर के रूप में | 0.1 डब्ल्यू |
| इसके अतिरिक्त आपूर्ति मॉड्यूल के रूप में | 0.6 डब्ल्यू |
| एक्ट्यूएटर्स (प्रतिरोधक) के कारण अतिरिक्त बिजली अपव्यय [डब्ल्यू] | - |
| प्रमाणपत्र | |
| सीई | हाँ |
| यूकेसीए | हाँ |
| एटेक्स | जोन 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 उपयोगकर्ता का मैनुअल देखें) FTZÚ 09 ATEX 0083X |
| यूएल | क्यूलस E115267 औद्योगिक नियंत्रण उपकरण |
| हज़लोक | सीसीएसएयूएस 244665 प्रक्रिया नियंत्रण उपकरण खतरनाक स्थानों के लिए कक्षा I, डिवीजन 2, समूह ABCD, T5 |
| पूर्वी वायु कमान | हाँ |
| केसी | हाँ |
| इनपुट वोल्टेज | 24 वीडीसी -15% / +20% |
| फ्यूज | आवश्यक लाइन फ्यूज: मैक्स।10 ए, धीमी गति से झटका |
| रिवर्स पोलरिटी प्रोटेक्शन | नहीं |
| नाममात्र आउटपुट वोल्टेज | 24 वीडीसी |
| शॉर्ट सर्किट पर व्यवहार | आवश्यक लाइन फ्यूज |
| अनुमेय संपर्क लोड | 10:00 पूर्वाह्न |
| बढ़ते अभिविन्यास | |
| क्षैतिज | हाँ |
| खड़ा | हाँ |
| समुद्र तल से स्थापना ऊंचाई | |
| 0 से 2000 वर्ग मीटर | कोई सीमा नहीं |
| > 2000 वर्ग मीटर | परिवेश के तापमान में 0.5 डिग्री सेल्सियस प्रति 100 वर्ग मीटर की कमी |
| EN 60529 . प्रति सुरक्षा की डिग्री | आईपी20 |
| तापमान | |
| संचालन | |
| क्षैतिज बढ़ते अभिविन्यास | -25 से 60 डिग्री सेल्सियस |
| लंबवत बढ़ते अभिविन्यास | -25 से 50 डिग्री सेल्सियस |
| स्थानीय कर से मुक्ति | - |
| भंडारण | -40 से 85 डिग्री सेल्सियस |
| यातायात | -40 से 85 डिग्री सेल्सियस |
| सापेक्षिक आर्द्रता | |
| संचालन | 5 से 95%, गैर संघनक |
| भंडारण | 5 से 95%, गैर संघनक |
| यातायात | 5 से 95%, गैर संघनक |
| टिप्पणी | 1x टर्मिनल ब्लॉक X20TB06 या X20TB12 अलग से ऑर्डर करें। 1x बस मॉड्यूल X20BM11 या X20BM15 अलग से ऑर्डर करें। |
| पिच | 12.5+0.2मिमी |
