| उत्पत्ति के प्लेस: | ऑस्ट्रिया |
| ब्रांड नाम: | B&R |
| प्रमाणन: | COC |
| मॉडल संख्या: | X20CP1382 |
| न्यूनतम आदेश मात्रा: | 1ईए |
|---|---|
| मूल्य: | USD |
| प्रसव के समय: | 3-5 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10ईए |
| प्रोडक्ट का नाम: | बी एंड आर | उत्पाद मॉडल: | X20CP1382 |
|---|---|---|---|
| उत्पाद प्रकार: | सीपीयू मॉड्यूल | आईडी कोड: | 0xDABB |
| इनपुट वोल्टेज: | 24 वीडीसी -15% / +20% | आयाम: | 164*99*75 मिमी |
| वज़न: | 310जी | गारंटी: | 1 साल |
| प्रमुखता देना: | बी एंड आर एक्स 20 पीएलसी सिस्टम सीपीयू मॉड्यूल,एक्स 20 सीपी 1382 बी एंड आर एक्स 20 पीएलसी,400 मेगाहर्ट्ज बी एंड आर ऑटोमेशन पीएलसी |
||

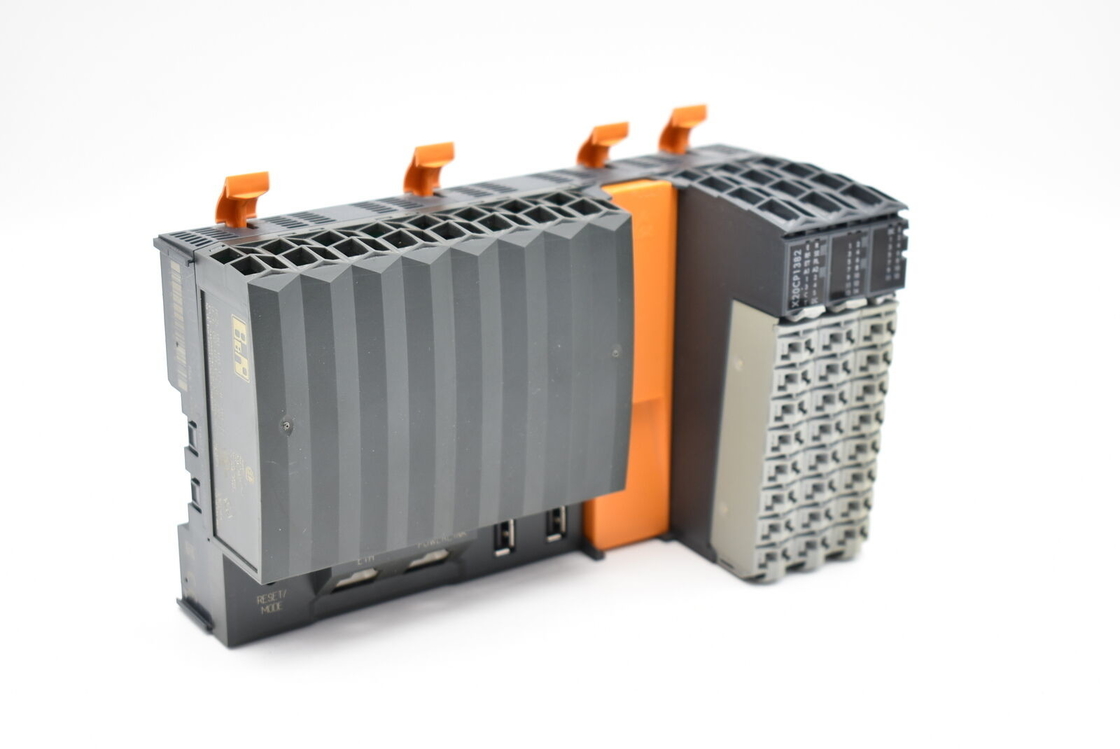

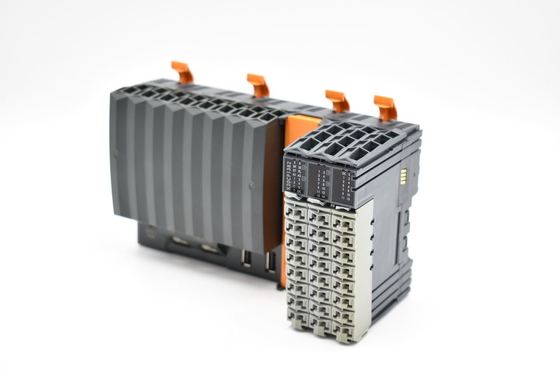

X20 कॉम्पैक्ट CPU श्रृंखला को 3 एकीकृत I/O मॉड्यूल की विशेषता है।डिवाइस से लैस है30 अलगडिजिटल इनपुट/आउटपुट और2 एनालॉग इनपुट.1 एनालॉग इनपुटPT1000 प्रतिरोध तापमान माप के लिए इस्तेमाल किया जा सकता है।
X20CP1382 इंटेल x86 . से लैस है400 मेगाहर्ट्जसंगत प्रोसेसर,256 एमबीरैम और2 जीबीअंतर्निहित फ्लैश ड्राइव।शेष चरों को संग्रहीत करने के लिए FRAM में है32 केबीउपलब्ध।एक फैनलेस और बैटरी-मुक्त डिज़ाइन रखरखाव-मुक्त संचालन सुनिश्चित करता है।
सीपीयू ईथरनेट से लैस है,2x यूएसबीऔर एक RS232 इंटरफ़ेस।इसके अलावा, POWERLINK और CAN बस एकीकृत इंटरफेस के रूप में उपलब्ध हैं।यदि अतिरिक्त फील्डबस कनेक्शन की आवश्यकता है, तो CPU को मानक X20 उत्पाद श्रेणी से एक इंटरफ़ेस मॉड्यूल के साथ अपग्रेड किया जा सकता है।
| इंटरफेस | 1x RS232, 1x ईथरनेट, 1x पावरलिंक, 2x USB, 1x X2X लिंक, 1x CAN बस |
| सिस्टम मॉड्यूल | सी पी यू |
| बी एंड आर आईडी कोड | 0xDABB |
| शीतलक | बिना पंखे |
| स्थिति संकेतक | CPU फ़ंक्शन, ईथरनेट, POWERLINK, RS232, CAN बस, CAN बस टर्मिनेटिंग रेसिस्टर, CPU पॉवर सप्लाई, I/O पॉवर सप्लाई, I/O फंक्शन प्रति चैनल |
| निदान | |
| आउटपुट | डिजिटल आउटपुट: हाँ, एलईडी स्थिति संकेतक और सॉफ़्टवेयर (आउटपुट त्रुटि स्थिति) का उपयोग करना |
| सीपीयू समारोह | हाँ, LED स्थिति संकेतक का उपयोग करना |
| डेटा ट्रांसफर कर सकते हैं | हाँ, LED स्थिति संकेतक का उपयोग करना |
| RS232 डेटा ट्रांसफर | हाँ, LED स्थिति संकेतक का उपयोग करना |
| इनपुट | एनालॉग इनपुट: हाँ, एलईडी स्थिति संकेतक और सॉफ्टवेयर का उपयोग करना |
| ईथरनेट | हाँ, LED स्थिति संकेतक का उपयोग करना |
| आई / ओ बिजली की आपूर्ति | हाँ, LED स्थिति संकेतक का उपयोग करना |
| पावरलिंक | हाँ, LED स्थिति संकेतक का उपयोग करना |
| आपूर्ति वोल्टेज निगरानी | हाँ, LED स्थिति संकेतक का उपयोग करना |
| तापमान | हाँ, सॉफ्टवेयर रजिस्टर का उपयोग करना |
| समाप्ति रोकनेवाला | हाँ, LED स्थिति संकेतक का उपयोग करना |
| सहायता | |
| नियंत्रक अतिरेक | नहीं |
| एसीओपीओएस समर्थन | हाँ |
| प्रतिक्रिया-सक्षम I/O चैनल | नहीं |
| दृश्य घटक समर्थन | हाँ |
| इंटरफ़ेस मॉड्यूल और यूएसबी के बिना बिजली की खपत | 5.5 डब्ल्यू |
| X2X लिंक बिजली आपूर्ति के लिए बिजली की खपत | 0.8 डब्ल्यू |
| बिजली की खपत | |
| आंतरिक I/O | 2.3 डब्ल्यू |
| एक्ट्यूएटर्स (प्रतिरोधक) के कारण अतिरिक्त बिजली अपव्यय [डब्ल्यू] | - |
| सिग्नल लाइनों का प्रकार | सभी हाई-स्पीड डिजिटल इनपुट/आउटपुट के लिए परिरक्षित लाइनों का उपयोग किया जाना चाहिए, लाइन की लंबाई: मैक्स।20 वर्ग मीटर |
| प्रमाणपत्र | |
| सीई | हाँ |
| यूकेसीए | हाँ |
| एटेक्स | जोन 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 उपयोगकर्ता का मैनुअल देखें) FTZÚ 09 ATEX 0083X |
| यूएल | क्यूलस E115267 औद्योगिक नियंत्रण उपकरण |
| हज़लोक | सीसीएसएयूएस 244665 प्रक्रिया नियंत्रण उपकरण खतरनाक स्थानों के लिए कक्षा I, डिवीजन 2, समूह ABCD, T5 |
| डीएनवी | तापमान:बी(0 - 55 डिग्री सेल्सियस) नमी:बी(100 तक%) कंपन:बी(4 ग्राम) ईएमसी:बी(पुल और खुला डेक) |
| एलआर | ENV1 |
| केआर | हाँ |
| पेट | हाँ |
| पूर्वी वायु कमान | हाँ |
| इनपुट वोल्टेज | 24 वीडीसी -15% / +20% |
| आगत बहाव | मैक्स।1 ए |
| फ्यूज | एकीकृत, बदला नहीं जा सकता |
| रिवर्स पोलरिटी प्रोटेक्शन | हाँ |
| नाममात्र उत्पादन शक्ति | 2 डब्ल्यू |
| समानांतर कनेक्शन | हाँ |
| निरर्थक संचालन | हाँ |
| इनपुट वोल्टेज | 24 वीडीसी -15% / +20% |
| फ्यूज | आवश्यक लाइन फ्यूज: मैक्स।10 ए, धीमी गति से झटका |
| नाममात्र आउटपुट वोल्टेज | 24 वीडीसी |
| अनुमेय संपर्क लोड | 10:00 पूर्वाह्न |
| वास्तविक समय घड़ी | कम से कम 300 घंटे के लिए अवधारण, टाइप करें।25 डिग्री सेल्सियस पर 1000 घंटे, 1 एस रिज़ॉल्यूशन, -18 से 28 पीपीएम सटीकता 25 डिग्री सेल्सियस पर |
| एफपीयू | हाँ |
| प्रोसेसर | |
| टाइप | Vx86EX |
| घड़ी की आवृत्ति | 400 मेगाहर्ट्ज |
| L1 कैश | |
| डेटा कोड | 16 केबी |
| प्रोग्राम कोड | 16 केबी |
| L2 कैश | 128 केबी |
| एकीकृत I/O प्रोसेसर | पृष्ठभूमि में I/O डेटा बिंदुओं को संसाधित करता है |
| मॉड्यूलर इंटरफ़ेस स्लॉट | 1 |
| अवशेष चर | 32 केबी एफआरएएम, प्रतिधारण> 10 वर्ष |
| सबसे छोटा कार्य वर्ग चक्र समय | 1 एमएस |
| विशिष्ट निर्देश चक्र समय | 0.0199 µs |
| मानक स्मृति | |
| टक्कर मारना | 256 एमबी डीडीआर3 एसडीआरएएम |
| एप्लिकेशन मेमोरी | |
| टाइप | 2 जीबी ईएमएमसी फ्लैश मेमोरी |
| डेटा प्रतिधारण | 10 साल |
| लिखने योग्य डेटा राशि | |
| गारंटी | 40 टीबी |
| 5 साल के लिए परिणाम | 21.9 जीबी/दिन |
| चक्रों को मिटाने/लिखने की गारंटी | 20,000 |
| त्रुटि सुधार कोड (ईसीसी) | हाँ |
| इंटरफ़ेस IF1 | |
| संकेत | RS232 |
| प्रकार | 16-पिन टर्मिनल ब्लॉक X20TB1F . के माध्यम से कनेक्शन |
| मैक्स।दूरी | 900 वर्ग मीटर |
| अंतरण दर | मैक्स।115.2 kbit/s |
| इंटरफ़ेस IF2 | |
| संकेत | ईथरनेट |
| प्रकार | 1x RJ45 परिरक्षित |
| दिशा और रेखा | मैक्स।2 स्टेशनों के बीच 100 मीटर (खंड की लंबाई) |
| अंतरण दर | 10/100 एमबीटी/एस |
| स्थानांतरण करना | |
| एक प्रकार की प्रोग्रामिंग की पर्त | 10BASE-T/100BASE-TX |
| अर्ध द्वैध | हाँ |
| फुल डुप्लेक्स | हाँ |
| स्व समझौता | हाँ |
| ऑटो-एमडीआई / एमडीआईएक्स | हाँ |
| इंटरफ़ेस IF3 | |
| फील्डबस | पावरलिंक प्रबंधन या नियंत्रित नोड |
| टाइप | टाइप 4 |
| प्रकार | 1x RJ45 परिरक्षित |
| दिशा और रेखा | मैक्स।2 स्टेशनों के बीच 100 मीटर (खंड की लंबाई) |
| अंतरण दर | 100 एमबीटी/एस |
| स्थानांतरण करना | |
| एक प्रकार की प्रोग्रामिंग की पर्त | 100BASE-TX |
| अर्ध द्वैध | हाँ |
| फुल डुप्लेक्स | पावरलिंक मोड: नहीं / ईथरनेट मोड: हाँ |
| स्व समझौता | हाँ |
| ऑटो-एमडीआई / एमडीआईएक्स | हाँ |
| इंटरफ़ेस IF4 | |
| टाइप | यूएसबी 1.1/2.0 |
| प्रकार | अ लिखो |
| मैक्स।आउटपुट करेंट | 0.5 ए |
| इंटरफ़ेस IF5 | |
| टाइप | यूएसबी 1.1/2.0 |
| प्रकार | अ लिखो |
| मैक्स।आउटपुट करेंट | 0.1 ए |
| इंटरफ़ेस IF6 | |
| फील्डबस | X2X लिंक मास्टर |
| इंटरफ़ेस IF7 | |
| संकेत | कैन बस |
| प्रकार | 16-पिन टर्मिनल ब्लॉक X20TB1F . के माध्यम से कनेक्शन |
| मैक्स।दूरी | 1000 वर्ग मीटर |
| अंतरण दर | मैक्स।1 एमबीटी/एस |
| समाप्ति रोकनेवाला | मॉड्यूल में एकीकृत |
| नियंत्रक | एसजेए 1000 |
| मात्रा | 14 मानक इनपुट, 4 हाई-स्पीड इनपुट और 4 मिश्रित चैनल, सॉफ्टवेयर का उपयोग करके इनपुट या आउटपुट के रूप में कॉन्फ़िगरेशन |
| नाममात्र वोल्टेज | 24 वीडीसी |
| इनपुट वोल्टेज | 24 वीडीसी -15% / +20% |
| 24 वीडीसी पर इनपुट करंट | X1 - मानक इनपुट: टाइप।3.5 एमए X2 - मानक इनपुट: टाइप।2.68 एमए X2 - हाई-स्पीड इनपुट: टाइप।3.5 एमए X3 - मिश्रित चैनल: टाइप करें।2.68 एमए |
| इनपुट सर्किट | डूबना |
| इनपुट फ़िल्टर | |
| हार्डवेयर | मानक इनपुट और मिश्रित चैनल: 200 μs उच्च गति इनपुट: ≤2 μs, जब मानक इनपुट के रूप में उपयोग किया जाता है: ≤200 μs |
| सॉफ़्टवेयर | डिफ़ॉल्ट 1 एमएस, 0.1 एमएस वेतन वृद्धि में 0 और 25 एमएस के बीच विन्यास योग्य |
| रिश्ते का प्रकार | 1-तार कनेक्शन |
| इनपुट प्रतिरोध | X1 - मानक इनपुट: 6.8 kΩ X2 - मानक इनपुट: 8.9 kΩ X2 - हाई-स्पीड इनपुट: 6.8 kΩ X3 - मिश्रित चैनल: 8.9 kΩ |
| अतिरिक्त प्रकार्य | X2 - हाई-स्पीड डिजिटल इनपुट: 2x 250 kHz इवेंट काउंटिंग, 2x AB काउंटर, ABR इंक्रीमेंटल एनकोडर, डायरेक्शन/फ्रीक्वेंसी, पीरियड मेजरमेंट, गेट मेजरमेंट, डिफरेंशियल टाइम मेजरमेंट, एज काउंटर, एज टाइम |
| स्विचिंग दहलीज | |
| कम | <5 वीडीसी |
| उच्च | >15 वीडीसी |
| मात्रा | 2 |
| एनकोडर इनपुट | 24 वी, असममित |
| काउंटर का आकार | 32-बिट |
| इनपुट आवृत्ति | मैक्स।100 किलोहर्ट्ज़ |
| मूल्यांकन | 4 एक्स |
| एनकोडर बिजली की आपूर्ति | मॉड्यूल-आंतरिक, मैक्स।300 एमए |
| एनकोडर बिजली आपूर्ति की अधिभार विशेषताएं | शॉर्ट-सर्किट प्रूफ, ओवरलोड-प्रूफ |
| मात्रा | 1 |
| एनकोडर इनपुट | 24 वी, असममित |
| काउंटर का आकार | 32-बिट |
| इनपुट आवृत्ति | मैक्स।100 किलोहर्ट्ज़ |
| मूल्यांकन | 4 एक्स |
| एनकोडर बिजली की आपूर्ति | मॉड्यूल-आंतरिक, मैक्स।300 एमए |
| एनकोडर बिजली आपूर्ति की अधिभार विशेषताएं | शॉर्ट-सर्किट प्रूफ, ओवरलोड-प्रूफ |
| मात्रा | 2 |
| सिग्नल फॉर्म | स्क्वायर वेव पल्स |
| मूल्यांकन | 1x |
| इनपुट आवृत्ति | मैक्स।250 किलोहर्ट्ज़ |
| काउंटर आवृत्ति | 250 किलोहर्ट्ज़ |
| काउंटर का आकार | 32-बिट |
| संभावित माप | अवधि माप, गेट माप, अंतर समय माप, किनारे काउंटर, किनारे का समय |
| प्रति मॉड्यूल माप | प्रत्येक कार्य 2x . तक |
| काउंटर का आकार | 32-बिट |
| इनपुट आवृत्ति | मैक्स।10 किलोहर्ट्ज़ |
| समय-चिह्न | 1 μs संकल्प |
| सिग्नल फॉर्म | स्क्वायर वेव पल्स |
| इनपुट | ±10 वी या 0 से 20 एमए / 4 से 20 एमए, विभिन्न टर्मिनल कनेक्शन के माध्यम से |
| निवेष का प्रकार | डिफरेंशियल इनपुट |
| डिजिटल कनवर्टर संकल्प | |
| वोल्टेज | ±12-बिट |
| मौजूदा | 12 बिट |
| रूपांतरण समय | 1 चैनल सक्षम: 100 µs 2 चैनल सक्षम: 200 µs |
| आउटपुट स्वरूप | |
| डेटा प्रकार | पूर्णांक |
| वोल्टेज | INT 0x8001 - 0x7FFF / 1 एलएसबी = 0x0008 = 2.441 एमवी |
| मौजूदा | INT 0x0000 - 0x7FFF / 1 एलएसबी = 0x0008 = 4.883 μA |
| सिग्नल रेंज में इनपुट प्रतिबाधा | |
| वोल्टेज | 20 एमΩ |
| मौजूदा | - |
| भार | |
| वोल्टेज | - |
| मौजूदा | <300 |
| इनपुट सुरक्षा | आपूर्ति वोल्टेज के साथ तारों से सुरक्षा |
| अनुमेय इनपुट संकेत | |
| वोल्टेज | मैक्स।± 30 वी |
| मौजूदा | मैक्स।± 50 एमए |
| ओवरलोड के दौरान डिजिटल वैल्यू का आउटपुट | विन्यास |
| रूपांतरण प्रक्रिया | एसएआर |
| इनपुट फ़िल्टर | तृतीय-क्रम निम्न-पास फ़िल्टर / कटऑफ आवृत्ति 1 kHz |
| मैक्स।गलती | |
| वोल्टेज | |
| बढ़त | 0.18% (रेव। <सी0: 0.37%) |
| ओफ़्सेट | 0.04% (रेव. <सी0: 0.25%) |
| मौजूदा | |
| बढ़त | 0 से 20 एमए = 0.15% (रेव। <सी0: 0.52%) / 4 से 20 एमए = 0.25% |
| ओफ़्सेट | 0 से 20 एमए = 0.1% (रेव। <सी0: 0.4%) / 4 से 20 एमए = 0.15% |
| मैक्स।बहाव प्राप्त करें | |
| वोल्टेज | 0.017%/डिग्री सेल्सियस |
| मौजूदा | 0 से 20 mA = 0.015%/°C / 4 से 20 mA = 0.023%/°C |
| मैक्स।ऑफसेट बहाव | |
| वोल्टेज | 0.008%/डिग्री सेल्सियस |
| मौजूदा | 0 से 20 mA = 0.008%/°C / 4 से 20 mA = 0.012%/°C |
| सामान्य मोड अस्वीकृति | |
| डीसी | 70 डीबी |
| 50 हर्ट्ज | 70 डीबी |
| सामान्य-मोड रेंज | ±12 वी |
| चैनलों के बीच क्रॉसस्टॉक | <-70 डीबी |
| nonlinearity | |
| वोल्टेज | <0.025% |
| मौजूदा | <0.05% |
| मात्रा | 1 |
| इनपुट | 2-तार कनेक्शन के लिए निरंतर वर्तमान आपूर्ति के साथ प्रतिरोध माप |
| डिजिटल कनवर्टर संकल्प | 13 बिट |
| रूपांतरण समय | केवल तापमान इनपुट सक्षम: 200 µs तापमान और एनालॉग इनपुट सक्षम: 400 µs |
| रूपांतरण प्रक्रिया | एसएआर |
| आउटपुट स्वरूप | प्रतिरोध माप के लिए INT या UINT |
| सेंसर | |
| पीटी1000 | -200 से 850 डिग्री सेल्सियस |
| प्रतिरोध माप सीमा | 0.1 से 4000 |
| तापमान संवेदक संकल्प | 1 एलएसबी = 0x0005 = 0.16°C |
| प्रतिरोध माप संकल्प | 1 एलएसबी = 0x0005 = 0.49 |
| इनपुट फ़िल्टर | प्रथम-क्रम कम-पास फ़िल्टर / कटऑफ आवृत्ति 7 हर्ट्ज |
| सेंसर मानक | एन 60751 |
| सामान्य-मोड रेंज | 1 वी |
| रैखिककरण विधि | आंतरिक |
| मापन वर्तमान | 1 एमए |
| अनुमेय इनपुट संकेत | शॉर्ट टर्म मैक्स।± 30 वी |
| मैक्स।25 डिग्री सेल्सियस पर त्रुटि | |
| बढ़त | 0.3% (रेव। <सी0: 1.93%) |
| ओफ़्सेट | 0.15% (रेव। <सी0: 0.32%) |
| मैक्स।बहाव प्राप्त करें | 0.023%/डिग्री सेल्सियस |
| मैक्स।ऑफसेट बहाव | 0.012%/डिग्री सेल्सियस |
| nonlinearity | <0.05% |
| प्रतिरोध माप के लिए मानों की मानकीकृत श्रेणी | 0.1 से 4000.0 |
| चैनलों के बीच क्रॉसस्टॉक | <-70 डीबी |
| सामान्य मोड अस्वीकृति | |
| 50 हर्ट्ज | > 60 डीबी |
| तापमान संवेदक सामान्यीकरण | |
| पीटी1000 | -200 से 850 डिग्री सेल्सियस |
| मात्रा | 4 मानक आउटपुट, 4 हाई-स्पीड आउटपुट और 4 मिश्रित चैनल, सॉफ़्टवेयर का उपयोग करके इनपुट या आउटपुट के रूप में कॉन्फ़िगरेशन |
| प्रकार | मानक आउटपुट और मिश्रित चैनल: वर्तमान-सोर्सिंग FET हाई-स्पीड आउटपुट: पुश-पुल |
| नाममात्र वोल्टेज | 24 वीडीसी |
| स्विचिंग वोल्टेज | 24 वीडीसी -15% / +20% |
| नाममात्र उत्पादन वर्तमान | मानक आउटपुट और मिश्रित चैनल: 0.5 ए हाई-स्पीड आउटपुट: 0.2 ए |
| कुल नाममात्र वर्तमान | मानक आउटपुट और मिश्रित चैनल: 4 ए उच्च गति आउटपुट: 0.8 ए |
| रिश्ते का प्रकार | 1-तार कनेक्शन |
| आउटपुट सर्किट | मानक आउटपुट और मिश्रित चैनल: स्रोत हाई-स्पीड आउटपुट: सिंक या स्रोत |
| आउटपुट सुरक्षा | ओवरक्रैक या शॉर्ट सर्किट की स्थिति में थर्मल शटडाउन (मान "शॉर्ट-सर्किट पीक करंट" देखें) आगमनात्मक भार स्विच करने के लिए आंतरिक फ़्रीव्हीलिंग डायोड (अनुभाग "स्विचिंग आगमनात्मक भार" देखें) |
| पल्स चौड़ाई मॉडुलन | |
| अवधि अवधि | 5 से 65535 µs 200 kHz से 15 Hz . के अनुरूप है |
| नाड़ी अवधि | 0 से 100%, न्यूनतम 2.5 µs |
| पल्स अवधि के लिए संकल्प | कॉन्फ़िगर की गई आवृत्ति का 0.1% |
| नैदानिक स्थिति | मानक आउटपुट और मिश्रित चैनल: 10 एमएस देरी के साथ आउटपुट मॉनिटरिंग हाई-स्पीड आउटपुट: 10 µs देरी के साथ आउटपुट मॉनिटरिंग |
| आउटपुट बंद होने पर लीकेज करंट | मानक आउटपुट और मिश्रित चैनल: 5 µA हाई-स्पीड आउटपुट: 25 µA |
| आरडीएस (चालू) | 140 वर्ग मीटर |
| अवशिष्ट वोल्टेज | मानक आउटपुट और मिश्रित चैनल: <0.1 वी नाममात्र वर्तमान 0.5 ए . पर हाई-स्पीड आउटपुट: <0.9 वी नाममात्र वर्तमान 0.1 ए . पर |
| पीक शॉर्ट-सर्किट करंट | मानक आउटपुट और मिश्रित चैनल: <3 ए हाई-स्पीड आउटपुट: <20 ए |
| ओवरलोड शटडाउन या शॉर्ट-सर्किट शटडाउन की स्थिति में स्विच ऑन करें | मानक आउटपुट और मिश्रित चैनल: लगभग।10 एमएस (मॉड्यूल तापमान पर निर्भर करता है) हाई-स्पीड आउटपुट: कोई स्विच-ऑन नहीं |
| स्विचिंग देरी | |
| 0 → 1 | मानक आउटपुट और मिश्रित चैनल: <300 µs हाई-स्पीड आउटपुट: <3 µs |
| 1 → 0 | मानक आउटपुट और मिश्रित चैनल: <300 µs हाई-स्पीड आउटपुट: <3 µs |
| आवृत्ति बदलना | |
| प्रतिरोधक भार | मानक आउटपुट और मिश्रित चैनल: मैक्स।500 हर्ट्ज उच्च गति आउटपुट: 50 किलोहर्ट्ज़, अधिकतम।200 kHz (अनुभाग "हाई-स्पीड डिजिटल आउटपुट के लिए स्विचिंग फ़्रीक्वेंसी व्युत्पन्न" देखें) |
| आगमनात्मक भार | "आगमनात्मक भार स्विच करना" अनुभाग देखें। |
| आगमनात्मक भार को बंद करते समय ब्रेकिंग वोल्टेज | मानक आउटपुट और मिश्रित चैनल: टाइप करें।45 वीडीसी |
| विद्युत अलगाव | ईथरनेट (IF2), POWERLINK (IF3) और X2X (IF6) एक दूसरे से अलग, अन्य इंटरफेस से और पीएलसी से बस से अलग किया गया चैनल चैनल चैनल या पीएलसी से अलग नहीं है |
| बढ़ते अभिविन्यास | |
| क्षैतिज | हाँ |
| खड़ा | हाँ |
| समुद्र तल से स्थापना ऊंचाई | |
| 0 से 2000 वर्ग मीटर | कोई सीमा नहीं |
| > 2000 वर्ग मीटर | परिवेश के तापमान में 0.5 डिग्री सेल्सियस प्रति 100 वर्ग मीटर की कमी |
| EN 60529 . प्रति सुरक्षा की डिग्री | आईपी20 |
| तापमान | |
| संचालन | |
| क्षैतिज बढ़ते अभिविन्यास | -25 से 60 डिग्री सेल्सियस |
| लंबवत बढ़ते अभिविन्यास | -25 से 50 डिग्री सेल्सियस |
| स्थानीय कर से मुक्ति | "हाई-स्पीड डिजिटल आउटपुट के लिए स्विचिंग फ़्रीक्वेंसी व्युत्पन्न" अनुभाग देखें। |
| भंडारण | -40 से 85 डिग्री सेल्सियस |
| यातायात | -40 से 85 डिग्री सेल्सियस |
| सापेक्षिक आर्द्रता | |
| संचालन | 5 से 95%, गैर संघनक |
| भंडारण | 5 से 95%, गैर संघनक |
| यातायात | 5 से 95%, गैर संघनक |
| टिप्पणी | X20 एंड कवर प्लेट (दाएं) डिलीवरी में शामिल है डिलीवरी में शामिल 3 X20 टर्मिनल ब्लॉक (16-पिन) डिलीवरी में शामिल इंटरफ़ेस मॉड्यूल स्लॉट कवर |
| आयाम | |
| चौड़ाई | 164 मिमी |
| कद | 99 मिमी |
| गहराई | 75 मिमी |
| वज़न | 310 ग्राम |
व्यक्ति से संपर्क करें: Candy Wang
दूरभाष: +8618059279924
