| उत्पत्ति के प्लेस: | ऑस्ट्रिया |
| ब्रांड नाम: | B&R |
| प्रमाणन: | COC |
| मॉडल संख्या: | X20SO6300 |
| न्यूनतम आदेश मात्रा: | 1ईए |
|---|---|
| मूल्य: | USD |
| प्रसव के समय: | 3-5 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10ईए |
| प्रोडक्ट का नाम: | बी एंड आर | उत्पाद मॉडल: | X20SO6300 |
|---|---|---|---|
| उत्पाद प्रकार: | आई/ओ मॉड्यूल | आंतरिक I/O: | 1.4 डब्ल्यू |
| वोल्टेज की सीमा: | 24 वीडीसी -15% / +20% | गारंटी: | 1 साल |
| प्रमुखता देना: | X20SO6300 B&R X20 PLC,0.2A B&R X20 PLC,B&R ऑटोमेशन पीएलसी I/O मॉड्यूल |
||

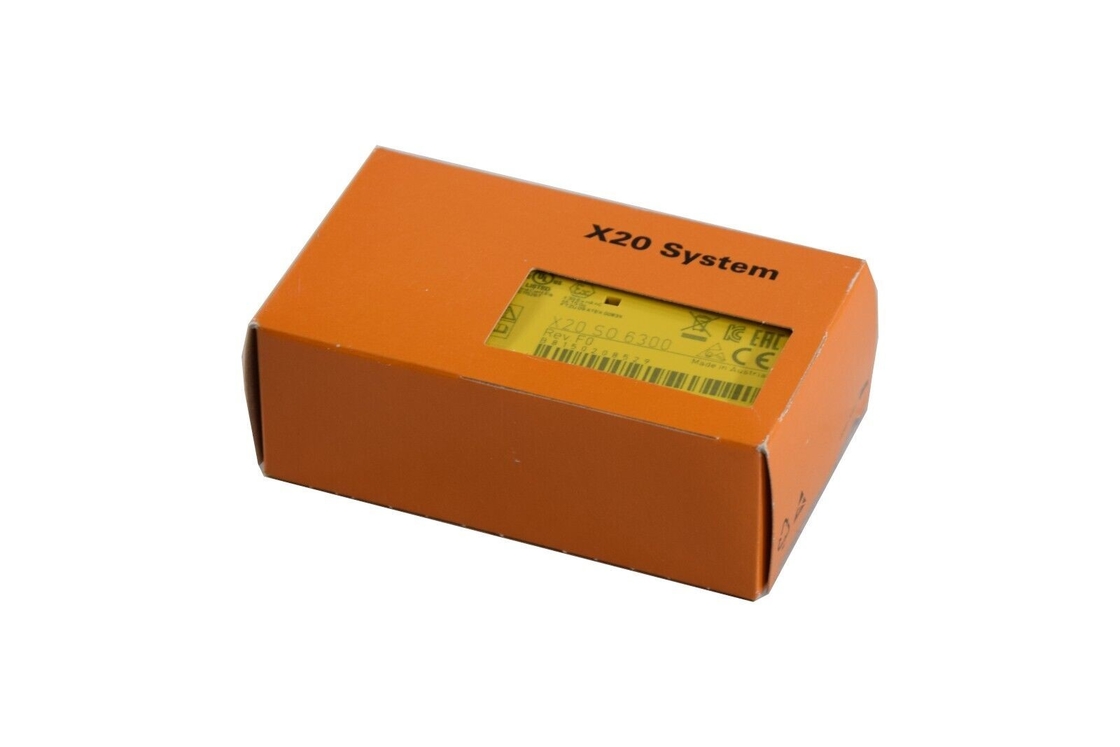

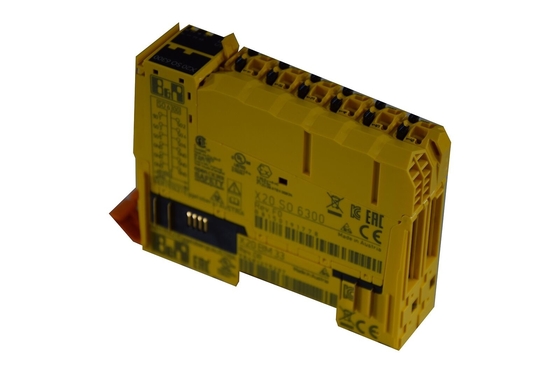

X20SO6300
यह मॉड्यूल 6 सुरक्षित डिजिटल आउटपुट से लैस है।नाममात्र उत्पादन वर्तमान 0.2 ए है।
मॉड्यूल का उपयोग पीएल ई या एसआईएल 3 तक सुरक्षा से संबंधित अनुप्रयोगों में एक्चुएटर्स को नियंत्रित करने के लिए किया जा सकता है।
आउटपुट अर्धचालक प्रौद्योगिकी का उपयोग करके डिज़ाइन किए गए हैं ताकि सुरक्षा संबंधी विशेषताएं ऑपरेटिंग चक्रों की संख्या पर निर्भर न हों।संदर्भ क्षमता वाले एक्चुएटर्स के लिए "हाई-साइड हाई-साइड" वेरिएंट (आउटपुट टाइप बी) आवश्यक है (उदाहरण के लिए फ़्रीक्वेंसी इनवर्टर पर इनपुट सक्षम करें)।इस मामले में केबल बिछाने के लिए विशेष नोटिस का पालन करना महत्वपूर्ण है।सुरक्षित डिजिटल आउटपुट चैनल नेटवर्क त्रुटि होने पर स्वत: पुनरारंभ होने से सुरक्षा प्रदान करते हैं।
यह मॉड्यूल X20 12-पिन टर्मिनल ब्लॉक के लिए डिज़ाइन किया गया है।
| आई/ओ मॉड्यूल | 6 सुरक्षित प्रकार B1 डिजिटल आउटपुट, 24 VDC, 0.2 A, OSSD <10 µs |
| बी एंड आर आईडी कोड | 0xB815 |
| सिस्टम आवश्यकताएं | |
| स्वचालन स्टूडियो | 3.0.81.15 या बाद में |
| स्वचालन रनटाइम | 3.00 या बाद में |
| सुरक्षित डिज़ाइनर | 2.70 या बाद का |
| सुरक्षा रिलीज | 1.2 या बाद में |
| मैप टेक्नोलॉजी पैकेज | मैप सुरक्षा 5.7.0 या बाद में |
| स्थिति संकेतक | प्रति चैनल I/O फ़ंक्शन, ऑपरेटिंग स्थिति, मॉड्यूल स्थिति |
| निदान | |
| मॉड्यूल रन / त्रुटि | हाँ, LED स्थिति संकेतक और सॉफ़्टवेयर का उपयोग करना |
| आउटपुट | हाँ, LED स्थिति संकेतक और सॉफ़्टवेयर का उपयोग करना |
| ब्लैकआउट मोड | |
| दायरा | मापांक |
| समारोह | मॉड्यूल कार्यक्षमता |
| स्टैंडअलोन मोड | नहीं |
| मैक्स।I/O चक्र समय | 1 एमएस |
| बिजली की खपत | |
| बस | 0.32 डब्ल्यू |
| आंतरिक I/O | 1.4 डब्ल्यू |
| एक्ट्यूएटर्स (प्रतिरोधक) के कारण अतिरिक्त बिजली अपव्यय [डब्ल्यू] | 1.128 |
| विद्युत अलगाव | |
| चैनल - बस | हाँ |
| चैनल - चैनल | नहीं |
| प्रमाणपत्र | |
| सीई | हाँ |
| कार्यात्मक सुरक्षा | क्यूलस FSPC E361559 ऊर्जा और औद्योगिक प्रणाली कार्यात्मक सुरक्षा के लिए प्रमाणित एएनएसआई उल 1998:2013 |
| कार्यात्मक सुरक्षा | आईईसी 61508:2010, एसआईएल 3 एन 62061:2013, एसआईएल 3 एन आईएसओ 13849-1:2015, कैट।4 / पीएल ई आईईसी 61511: 2004, एसआईएल 3 |
| कार्यात्मक सुरक्षा | एन 50156-1: 2004 |
| एटेक्स | जोन 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 उपयोगकर्ता का मैनुअल देखें) FTZÚ 09 ATEX 0083X |
| यूएल | क्यूलस E115267 औद्योगिक नियंत्रण उपकरण |
| हज़लोक | सीसीएसएयूएस 244665 प्रक्रिया नियंत्रण उपकरण खतरनाक स्थानों के लिए कक्षा I, डिवीजन 2, समूह ABCD, T5 |
| डीएनवी | तैयारी में |
| पूर्वी वायु कमान | हाँ |
| केसी | हाँ |
| एन आईएसओ 13849-1:2015 | |
| श्रेणी | बिल्ली।3 यदि पैरामीटर "OSSD अक्षम करें = हाँ - चेतावनी", बिल्ली।4 यदि पैरामीटर "OSSD अक्षम करें = नहीं" |
| पी एल | PL d यदि पैरामीटर "OSSD अक्षम करें = हाँ - चेतावनी", पीएल ई अगर पैरामीटर "ओएसएसडी अक्षम करें = नहीं" |
| डीसी | > 60% यदि पैरामीटर "OSSD अक्षम करें = हाँ - चेतावनी", >94% यदि पैरामीटर "OSSD अक्षम करें = नहीं" |
| एमटीटीएफडी | 2500 वर्ष |
| मिशन का समय | मैक्स।20 साल |
| आईईसी 61508:2010, आईईसी 61511: 2004 एन 62061:2013 |
|
| एसआईएल सीएल | SIL 2 यदि पैरामीटर "OSSD अक्षम करें = हाँ - चेतावनी", एसआईएल 3 यदि पैरामीटर "ओएसएसडी अक्षम करें = नहीं" |
| एसएफएफ | > 60% यदि पैरामीटर "OSSD अक्षम करें = हाँ - चेतावनी", > 90% यदि पैरामीटर "OSSD अक्षम करें = नहीं" |
| पीएफएच / पीएफएचडी | |
| प्रति चैनल | <1*10-10 |
| खुली सुरक्षा वायर्ड | नगण्य |
| खुला सुरक्षा वायरलेस | <1*10-14* प्रति घंटे खुले सुरक्षा पैकेट की संख्या |
| पीएफडी | <2*10-5 |
| सबूत परीक्षण अंतराल (पीटी) | 20 साल |
| नाममात्र वोल्टेज | 24 वीडीसी |
| वोल्टेज सीमा | 24 वीडीसी -15% / +20% |
| एकीकृत सुरक्षा | रिवर्स पोलरिटी प्रोटेक्शन |
| मात्रा | 6 |
| प्रकार | एफईटी, 2x सकारात्मक स्विचिंग, टाइप बी 1, आउटपुट स्तर पठनीय |
| नाममात्र वोल्टेज | 24 वीडीसी |
| नाममात्र उत्पादन वर्तमान | 0.2 ए |
| कुल नाममात्र वर्तमान | 1.2 ए |
| आउटपुट सुरक्षा | "आउटपुट चैनलों के लिए वर्तमान व्यवहार को प्रभावित करें" अनुभाग देखें। |
| आगमनात्मक भार को बंद करते समय ब्रेकिंग वोल्टेज | मैक्स।45 वीडीसी |
| त्रुटि का पता लगाने का समय | 1 s |
| चैनल और बस के बीच इन्सुलेशन वोल्टेज | 500 वीउड़ानों |
| पीक शॉर्ट-सर्किट करंट | "आउटपुट चैनलों के लिए वर्तमान व्यवहार को प्रभावित करें" अनुभाग देखें। |
| आउटपुट बंद होने पर लीकेज करंट | <100 μA |
| आरडीएस (चालू) | 4.7 |
| स्विचिंग वोल्टेज | R . के कारण I/O बिजली आपूर्ति माइनस वोल्टेज ड्रॉपडीएस (चालू) |
| मैक्स।आवृत्ति बदलना | "आउटपुट चैनलों के लिए वर्तमान व्यवहार को प्रभावित करें" अनुभाग देखें। |
| टेस्ट पल्स लंबाई | मैक्स।10 µs |
| मैक्स।कैपेसिटिव लोड | 100 एनएफ |
| मैंबाहर | <100 μA |
| मैंजीएनडी | <70 एमए |
| बढ़ते अभिविन्यास | |
| क्षैतिज | हाँ |
| खड़ा | हाँ |
| समुद्र तल से स्थापना ऊंचाई | 0 से 2000 मीटर, कोई सीमा नहीं |
| EN 60529 . प्रति सुरक्षा की डिग्री | आईपी20 |
| तापमान | |
| संचालन | |
| क्षैतिज बढ़ते अभिविन्यास | 0 से 60 डिग्री सेल्सियस |
| लंबवत बढ़ते अभिविन्यास | 0 से 50 डिग्री सेल्सियस |
| स्थानीय कर से मुक्ति | अनुभाग "डेरेटिंग" देखें। |
| भंडारण | -40 से 85 डिग्री सेल्सियस |
| यातायात | -40 से 85 डिग्री सेल्सियस |
| सापेक्षिक आर्द्रता | |
| संचालन | 5 से 95%, गैर संघनक |
| भंडारण | 5 से 95%, गैर संघनक |
| यातायात | 5 से 95%, गैर संघनक |
| टिप्पणी | 1x सुरक्षा-कुंजी वाले टर्मिनल ब्लॉक को अलग से ऑर्डर करें। 1x सुरक्षा-कुंजी बस मॉड्यूल अलग से ऑर्डर करें। |
| पिच | 25+0.2मिमी |
