| उत्पत्ति के प्लेस: | ऑस्ट्रिया |
| ब्रांड नाम: | B&R |
| प्रमाणन: | COC |
| मॉडल संख्या: | X20DS1319 |
| न्यूनतम आदेश मात्रा: | 1ईए |
|---|---|
| मूल्य: | USD |
| प्रसव के समय: | 3-5 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10ईए |

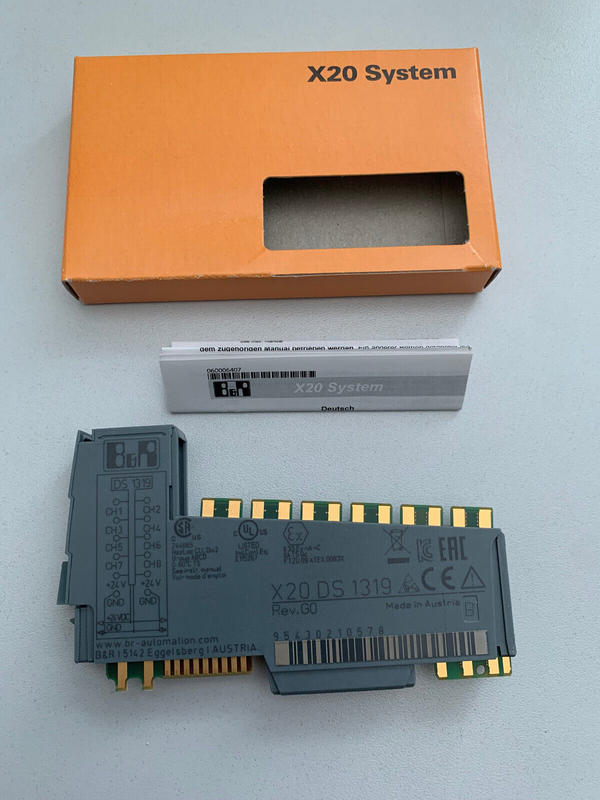

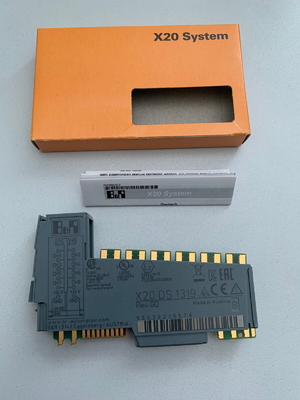

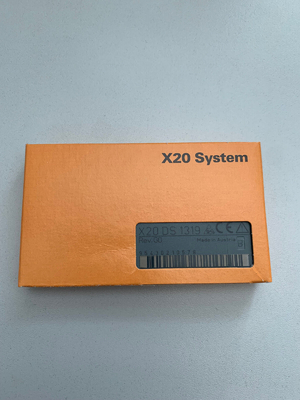

| प्रोडक्ट का नाम: | बी एंड आर | उत्पाद मॉडल: | X20DS1319 |
|---|---|---|---|
| उत्पाद प्रकार: | आई/ओ मॉड्यूल | आईडी कोड: | 0x2547 |
| आंतरिक I/O: | 1.5 डब्ल्यू | काउंटर का आकार: | 16/32-बिट |
| इनपुट वोल्टेज: | 24 वीडीसी -15% / +20% | गारंटी: | 1 साल |
| प्रमुखता देना: | X20DS1319 B&R X20 PLC,1.5W B&R X20 PLC सिस्टम,24VDC B&R ऑटोमेशन पीएलसी |
||
यह मॉड्यूल एक मल्टीफ़ंक्शन डिजिटल सिग्नल प्रोसेसर मॉड्यूल है।यह डिजिटल सिग्नल प्रोसेसिंग या डिजिटल सिग्नल जनरेशन से जुड़े विभिन्न प्रकार के कार्यों के लिए अत्यंत लचीले ढंग से उपयोग किया जा सकता है।दो प्राथमिक उदाहरण अनुप्रयोगों में पल्स और दिशा संकेतों के साथ स्टेपर आउटपुट चरणों को नियंत्रित करना या एन्कोडर इम्यूलेशन के रूप में उपयोग करना शामिल है।इस एप्लिकेशन में, उदाहरण के लिए, स्पीड फॉलो फ़ंक्शन के साथ आवृत्ति इनवर्टर या सर्वो अक्ष वास्तविक या आभासी मास्टर अक्ष का पालन कर सकते हैं।
एक अतिरिक्त आवश्यक विशेषता मॉड्यूल का एकीकृत टाइमस्टैम्प फ़ंक्शन है।उदाहरण के लिए, यह एनकोडर एमुलेशन के दौरान काउंटर रैंप कर्व्स को बस चक्र के समय से लगभग स्वतंत्र रूप से उत्पन्न करने की अनुमति देता है।केवल लक्ष्य काउंटर वैल्यू और जिस क्षण तक पहुंचा जाना चाहिए उसे स्थानांतरित किया जाता है।मॉड्यूल स्वचालित रूप से उपयुक्त समय पर संबंधित काउंटर मान उत्पन्न करता है, ठीक माइक्रोसेकंड रिज़ॉल्यूशन में और बस घड़ी से स्वतंत्र रूप से।
| आई/ओ मॉड्यूल | 4 डिजिटल इनपुट चैनल, 4 डिजिटल चैनल इनपुट या आउटपुट के रूप में कॉन्फ़िगर करने योग्य, 1 यूनिवर्सल काउंटर पेयर (2 इवेंट काउंटर, एबी काउंटर या अप / डाउन काउंटर), लीनियर मूवमेंट जनरेटर (ए / बी, डायरेक्शन / फ्रीक्वेंसी) दो रेफरेंस पल्स के साथ , एसएसआई निरपेक्ष एनकोडर, μs रिज़ॉल्यूशन के साथ इनपुट किनारों के सापेक्ष या पूर्ण क्षण, समय-ट्रिगर I/O, I/O ओवरसैंपलिंग |
| बी एंड आर आईडी कोड | 0x2547 |
| स्थिति संकेतक | प्रति चैनल I/O फ़ंक्शन, ऑपरेटिंग स्थिति, मॉड्यूल स्थिति |
| निदान | |
| मॉड्यूल रन / त्रुटि | हाँ, LED स्थिति संकेतक और सॉफ़्टवेयर का उपयोग करना |
| आउटपुट | हाँ, LED स्थिति संकेतक का उपयोग करना |
| बिजली की खपत | |
| बस | 0.01 डब्ल्यू |
| आंतरिक I/O | 1.5 डब्ल्यू |
| एक्ट्यूएटर्स (प्रतिरोधक) के कारण अतिरिक्त बिजली अपव्यय [डब्ल्यू] | - |
| सिग्नल लाइनों का प्रकार | सभी सिग्नल लाइनों के लिए परिरक्षित लाइनों का उपयोग किया जाना चाहिए। |
| प्रमाणपत्र | |
| सीई | हाँ |
| यूकेसीए | हाँ |
| एटेक्स | जोन 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 उपयोगकर्ता का मैनुअल देखें) FTZÚ 09 ATEX 0083X |
| यूएल | क्यूलस E115267 औद्योगिक नियंत्रण उपकरण |
| हज़लोक | सीसीएसएयूएस 244665 प्रक्रिया नियंत्रण उपकरण खतरनाक स्थानों के लिए कक्षा I, डिवीजन 2, समूह ABCD, T5 |
| डीएनवी | तापमान:बी(0 - 55 डिग्री सेल्सियस) नमी:बी(100 तक%) कंपन:बी(4 ग्राम) ईएमसी:बी(पुल और खुला डेक) |
| एलआर | ENV1 |
| केआर | हाँ |
| पेट | हाँ |
| पूर्वी वायु कमान | हाँ |
| केसी | हाँ |
| मात्रा | 1 |
| एनकोडर आउटपुट | 24 वी, असममित (ए / बी, दिशा / आवृत्ति) |
| काउंटर का आकार | 16/32-बिट |
| मात्रा | 4 + 4, सॉफ्टवेयर का उपयोग करके इनपुट या आउटपुट के रूप में कॉन्फ़िगरेशन |
| नाममात्र वोल्टेज | 24 वीडीसी |
| इनपुट वोल्टेज | 24 वीडीसी -15% / +20% |
| 24 वीडीसी पर इनपुट करंट | लगभग।1.3 एमए |
| इनपुट सर्किट | डूबना |
| इनपुट फ़िल्टर | |
| हार्डवेयर | ≤2 µs |
| सॉफ़्टवेयर | - |
| इनपुट प्रतिरोध | 18.4 kΩ |
| अतिरिक्त प्रकार्य | एसएसआई पूर्ण एन्कोडर, सार्वभौमिक काउंटर जोड़ी, सार्वभौमिक काउंटर जोड़ी के लिए कुंडी समारोह |
| इनपुट आवृत्ति | 100 किलोहर्ट्ज़ |
| स्विचिंग दहलीज | |
| कम | <5 वीडीसी |
| उच्च | >15 वीडीसी |
| एनकोडर बिजली आपूर्ति की अधिभार विशेषताएं | शॉर्ट-सर्किट प्रूफ, ओवरलोड-प्रूफ |
| चैनल और बस के बीच इन्सुलेशन वोल्टेज | 500 वीउड़ानों |
| मात्रा | 1 |
| काउंटर का आकार | एन्कोडर के आधार पर 32-बिट तक |
| मैक्स।अंतरण दर | 125 kbit/s |
| एनकोडर बिजली की आपूर्ति | मॉड्यूल-आंतरिक, मैक्स।600 एमए |
| नाममात्र वोल्टेज | 24 वी, असममित |
| मात्रा | 1 |
| वर्तमान विधियां | 2x इवेंट काउंटर, अप/डाउन काउंटर, एबी काउंटर |
| एनकोडर इनपुट | 24 वी, असममित |
| काउंटर का आकार | 16/32-बिट |
| इनपुट आवृत्ति | मैक्स।100 किलोहर्ट्ज़ |
| मूल्यांकन | |
| एबी काउंटर | 4 एक्स |
| घटना काउंटर | 2x |
| ऊपर/नीचे काउंटर | 2x |
| सिग्नल फॉर्म | स्क्वायर वेव पल्स |
| एनकोडर बिजली की आपूर्ति | मॉड्यूल-आंतरिक, मैक्स।600 एमए |
| मात्रा | 4 तक, सॉफ़्टवेयर का उपयोग करके इनपुट या आउटपुट के रूप में कॉन्फ़िगरेशन |
| प्रकार | पुश / पुल / पुश-पुल |
| नाममात्र वोल्टेज | 24 वीडीसी |
| स्विचिंग वोल्टेज | 24 वीडीसी -15% / +20% |
| नाममात्र उत्पादन वर्तमान | 0.1 ए |
| कुल नाममात्र वर्तमान | 0.4 ए |
| आउटपुट सर्किट | सिंक और/या स्रोत |
| आउटपुट सुरक्षा | ओवरकुरेंट या शॉर्ट सर्किट की स्थिति में थर्मल शटडाउन, आगमनात्मक भार स्विच करने के लिए एकीकृत सुरक्षा |
| नैदानिक स्थिति | आउटपुट मॉनिटरिंग |
| आउटपुट बंद होने पर लीकेज करंट | मैक्स।25 µA |
| अवशिष्ट वोल्टेज | <0.9 वी 0.1 पर एक नाममात्र वर्तमान |
| पीक शॉर्ट-सर्किट करंट | <10 ए |
| ओवरलोड शटडाउन या शॉर्ट-सर्किट शटडाउन की स्थिति में स्विच ऑन करें | लगभग।10 एमएस (मॉड्यूल तापमान पर निर्भर करता है) |
| स्विचिंग देरी | |
| 0 → 1 | <2 µs |
| 1 → 0 | <2 µs |
| आवृत्ति बदलना | |
| प्रतिरोधक भार | मैक्स।125 किलोहर्ट्ज़ |
| आगमनात्मक भार | "आगमनात्मक भार स्विच करना" अनुभाग देखें। |
| आगमनात्मक भार को बंद करते समय ब्रेकिंग वोल्टेज | स्विचिंग वोल्टेज + 0.6 वीडीसी |
| अतिरिक्त प्रकार्य | एसएसआई निरपेक्ष एनकोडर के लिए घड़ी, रैखिक गति जनरेटर |
| विद्युत अलगाव |
बस से अलग किया गया चैनल
चैनल चैनल से अलग नहीं है
|
| बढ़ते अभिविन्यास | |
| क्षैतिज | हाँ |
| खड़ा | हाँ |
| समुद्र तल से स्थापना ऊंचाई | |
| 0 से 2000 वर्ग मीटर | कोई सीमा नहीं |
| > 2000 वर्ग मीटर | परिवेश के तापमान में 0.5 डिग्री सेल्सियस प्रति 100 वर्ग मीटर की कमी |
| EN 60529 . प्रति सुरक्षा की डिग्री | आईपी20 |
| तापमान | |
| संचालन | |
| क्षैतिज बढ़ते अभिविन्यास | -25 से 60 डिग्री सेल्सियस |
| लंबवत बढ़ते अभिविन्यास | -25 से 50 डिग्री सेल्सियस |
| स्थानीय कर से मुक्ति | - |
| भंडारण | -40 से 85 डिग्री सेल्सियस |
| यातायात | -40 से 85 डिग्री सेल्सियस |
| सापेक्षिक आर्द्रता | |
| संचालन | 5 से 95%, गैर संघनक |
| भंडारण | 5 से 95%, गैर संघनक |
| यातायात | 5 से 95%, गैर संघनक |
| टिप्पणी | 1x टर्मिनल ब्लॉक X20TB12 अलग से ऑर्डर करें। 1x बस मॉड्यूल X20BM11 अलग से ऑर्डर करें। |
| पिच | 12.5+0.2मिमी |
