| उत्पत्ति के प्लेस: | ऑस्ट्रिया |
| ब्रांड नाम: | B&R |
| प्रमाणन: | COC |
| मॉडल संख्या: | X20AO4622 |
| न्यूनतम आदेश मात्रा: | 1ईए |
|---|---|
| मूल्य: | USD |

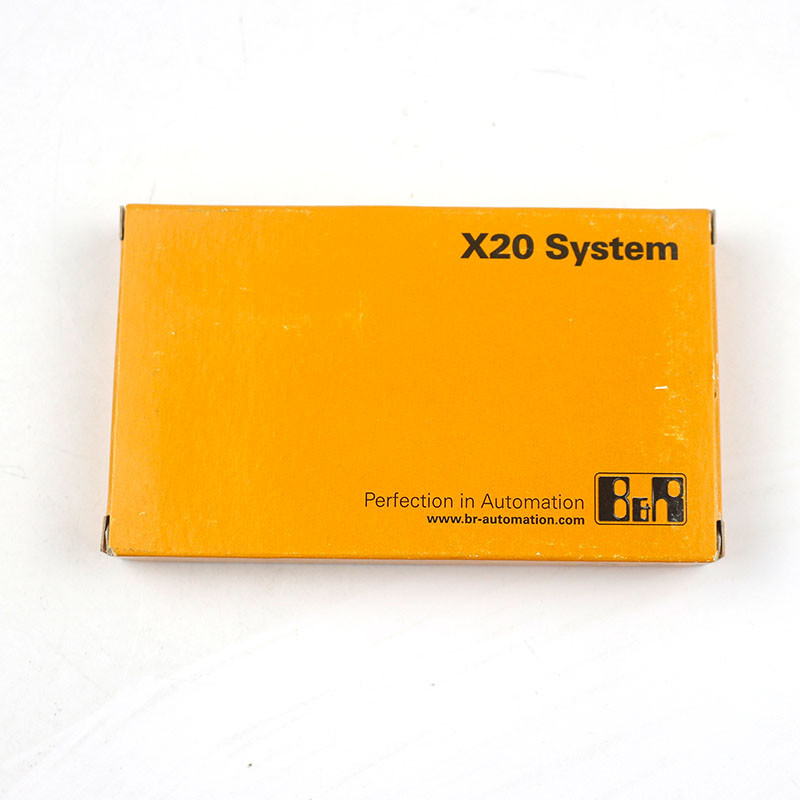

| पैकेजिंग विवरण: | मूल |
| प्रसव के समय: | 3-5 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10ईए |
| प्रोडक्ट का नाम: | बी एंड आर | उत्पाद मॉडल: | X20AO4622 |
|---|---|---|---|
| उत्पाद प्रकार: | आई/ओ मॉड्यूल | आईडी कोड: | 0x1BA3 |
| आंतरिक I/O: | 1.8 डब्ल्यू (रेव। ≥ जे 0), 2.2 डब्ल्यू (रेव। | गारंटी: | 1 साल |
| प्रमुखता देना: | बी एंड आर एक्स 20 सिस्टम पीएलसी,एक्स 20 एओ 4622,बीआर एक्स 20 सिस्टम पीएलसी आई / ओ मॉड्यूल: |
||

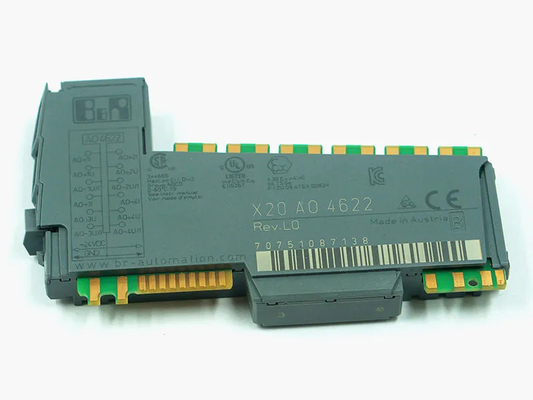

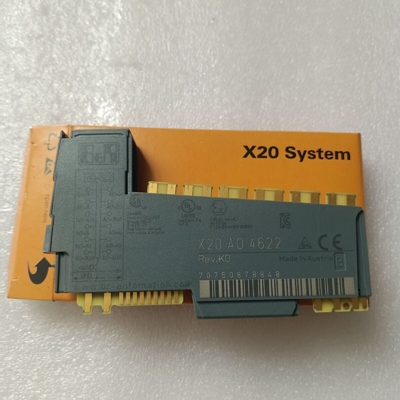

X20AO4622
X20 एनालॉग आउटपुट मॉड्यूल, 4 आउटपुट, 10 V या 0 से 20 mA / 4 से 20 mA, 13-बिट कनवर्टर रिज़ॉल्यूशन
| बी एंड आर आईडी कोड | 0x1BA3 |
| स्थिति संकेतक | प्रति चैनल I/O फ़ंक्शन, ऑपरेटिंग स्थिति, मॉड्यूल स्थिति |
| निदान | |
| मॉड्यूल रन / त्रुटि | हाँ, LED स्थिति संकेतक और सॉफ़्टवेयर का उपयोग करना |
| चैनल प्रकार | हाँ, सॉफ़्टवेयर का उपयोग करना |
| बिजली की खपत | |
| बस | 0.01 डब्ल्यू |
| आंतरिक I/O | 1.8 डब्ल्यू (रेव। ≥ जे 0), 2.2 डब्ल्यू (रेव। <जे 0) |
| एक्ट्यूएटर्स (प्रतिरोधक) के कारण अतिरिक्त बिजली अपव्यय [डब्ल्यू] | - |
| प्रमाणपत्र | |
| सीई | हाँ |
| यूकेसीए | हाँ |
| एटेक्स | जोन 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 उपयोगकर्ता का मैनुअल देखें) FTZÚ 09 ATEX 0083X |
| यूएल | क्यूलस E115267 औद्योगिक नियंत्रण उपकरण |
| हज़लोक | सीसीएसएयूएस 244665 प्रक्रिया नियंत्रण उपकरण खतरनाक स्थानों के लिए कक्षा I, डिवीजन 2, समूह ABCD, T5 |
| डीएनवी | तापमान:बी(0 - 55 डिग्री सेल्सियस) नमी:बी(100 तक%) कंपन:बी(4 ग्राम) ईएमसी:बी(पुल और खुला डेक) |
| एलआर | ENV1 |
| केआर | हाँ |
| पेट | हाँ |
| पूर्वी वायु कमान | हाँ |
| केसी | हाँ |
| उत्पादन | ±10 वी या 0 से 20 एमए / 4 से 20 एमए, विभिन्न टर्मिनलों के माध्यम से |
| मैक्स।आउटपुट करेंट | वोल्टेज पर 10 एमए> 5 वी वोल्टेज पर 15 एमए <5 वी |
| डिजिटल कनवर्टर संकल्प | |
| वोल्टेज | ±12-बिट |
| मौजूदा | 12 बिट |
| रूपांतरण समय | सभी आउटपुट के लिए 300 µ |
| संपूर्ण रेंज में आउटपुट परिवर्तन पर समय निर्धारित करना | 500 µs |
| व्यवहार चालू/बंद करें | स्टार्टअप के लिए आंतरिक सक्षम रिले |
| मैक्स।गलती | |
| वोल्टेज | |
| बढ़त | 0.08% |
| ओफ़्सेट | 0.05% |
| मौजूदा | |
| बढ़त | 0.09% |
| ओफ़्सेट | 0.05% |
| आउटपुट सुरक्षा | शॉर्ट-सर्किट प्रूफ |
| आउटपुट स्वरूप | |
| वोल्टेज | INT 0x8001 - 0x7FFF / 1 एलएसबी = 0x0008 = 2.441 एमवी |
| मौजूदा | INT 0x0000 - 0x7FFF / 1 एलएसबी = 0x0008 = 4.883 μA |
| प्रति चैनल लोड | |
| वोल्टेज | मैक्स।± 10 एमए, लोड ≥1 केΩ |
| मौजूदा | लोड मैक्स।600 (रेव. J0), 500 (रेव. <J0) |
| शॉर्ट-सर्किट प्रूफ | वर्तमान सीमित ± 40 एमए |
| आउटपुट फ़िल्टर | प्रथम-क्रम कम-पास फ़िल्टर / कटऑफ आवृत्ति 10 kHz |
| मैक्स।बहाव प्राप्त करें | |
| वोल्टेज | 0.015%/डिग्री सेल्सियस |
| मौजूदा | 0.02%/डिग्री सेल्सियस |
| मैक्स।ऑफसेट बहाव | |
| वोल्टेज | 0.032%/डिग्री सेल्सियस |
| मौजूदा | 0.032%/डिग्री सेल्सियस |
| लोड परिवर्तन के कारण हुई त्रुटि | |
| वोल्टेज | मैक्स।0.11%, 10 MΩ → 1 kΩ से, प्रतिरोधक |
| मौजूदा | मैक्स।0.5%, 1 → 600 , प्रतिरोधक . से |
| nonlinearity | <0.007% |
| चैनल और बस के बीच इन्सुलेशन वोल्टेज | 500 वीउड़ानों |
| विद्युत अलगाव | बस से अलग किया गया चैनल चैनल चैनल से अलग नहीं है |
| बढ़ते अभिविन्यास | |
| क्षैतिज | हाँ |
| खड़ा | हाँ |
| समुद्र तल से स्थापना ऊंचाई | |
| 0 से 2000 वर्ग मीटर | कोई सीमा नहीं |
| > 2000 वर्ग मीटर | परिवेश के तापमान में 0.5 डिग्री सेल्सियस प्रति 100 वर्ग मीटर की कमी |
| EN 60529 . प्रति सुरक्षा की डिग्री | आईपी20 |
| तापमान | |
| संचालन | |
| क्षैतिज बढ़ते अभिविन्यास | -25 से 60 डिग्री सेल्सियस (रेव। ≥ जे 0), 0 से 55 डिग्री सेल्सियस (रेव। <जे 0) |
| लंबवत बढ़ते अभिविन्यास | -25 से 50°C (Rev. J0), 0 से 50°C (Rev. <J0) |
| स्थानीय कर से मुक्ति | अनुभाग "डेरेटिंग" देखें। |
| भंडारण | -40 से 85 डिग्री सेल्सियस |
| यातायात | -40 से 85 डिग्री सेल्सियस |
| सापेक्षिक आर्द्रता | |
| संचालन | 5 से 95%, गैर संघनक |
| भंडारण | 5 से 95%, गैर संघनक |
| यातायात | 5 से 95%, गैर संघनक |
| टिप्पणी | 1x टर्मिनल ब्लॉक X20TB12 अलग से ऑर्डर करें। 1x बस मॉड्यूल X20BM11 अलग से ऑर्डर करें। |
| पिच | 12.5+0.2मिमी |
