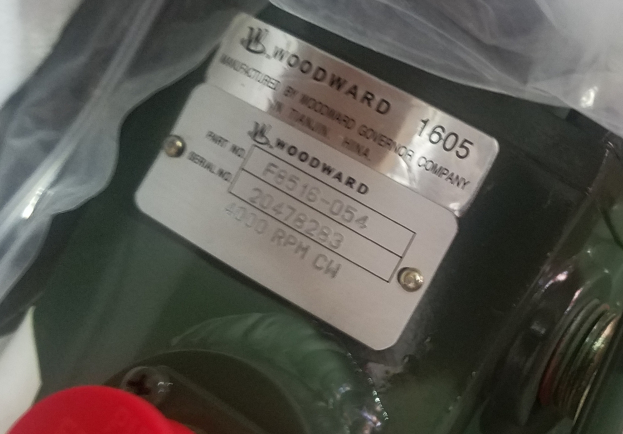

F8516-054 वुडवर्ड टीजी -13 गवर्नर

वुडवर्ड TG-13 और TG-17 भाप टर्बाइनों को नियंत्रित करने के लिए यांत्रिक-हाइड्रोलिक स्पीड ड्रूप गवर्नर हैं—ऐसे अनुप्रयोग जहां आइसोक्रोनस (स्थिर-गति) संचालन की आवश्यकता नहीं होती है।

TG-13 और TG-17 गवर्नरों में अधिकतम टर्मिनलशाफ्ट यात्रा के पूर्ण 40 डिग्री हैं। बिना लोड से पूर्ण लोड स्थिति तक अनुशंसित यात्रा पूर्ण गवर्नर यात्रा का 2/3 है। गवर्नरों के लिए अधिकतम कार्य क्षमता और संबंधित गवर्नर टर्मिनल शाफ्ट यात्रा जानकारी का एक ग्राफिक प्रतिनिधित्व देखने के लिए चित्र 1-1 देखें।

गवर्नर आउटपुट एक दांतेदार टर्मिनल शाफ्ट के माध्यम से प्रदान किया जाता है जो केस के दोनों ओर से विस्तारित होता है। गवर्नरों के लिए आंतरिक पंप को मानक गति श्रेणियों पर संचालित करने के लिए आकार दिया गया है: • 1100 से 2400 आरपीएम • 2400 से 4000 आरपीएम • 4000 से 6000 आरपीएम TG-13 गवर्नर 1034 kPa (150 psi) आंतरिक तेल दबाव के साथ संचालित होता है, और TG-17 1379 kPa (200 psi) आंतरिक तेल दबाव के साथ संचालित होता है। ऑर्डर के समय ग्राहक द्वारा निर्दिष्ट गति सीमा के लिए या तो गवर्नर सेट किया जाता है। उच्च गति गवर्नर (4000 से 6000 आरपीएम) को कुछ अनुप्रयोगों में हीट एक्सचेंजर की आवश्यकता हो सकती है (अध्याय 2 के अंत में देखें, हीट एक्सचेंजर कब आवश्यक है?)। दोनों गवर्नर कुछ आउटपुट टॉर्क और प्रदर्शन के नुकसान के साथ निर्दिष्ट गति सीमा से कम पर नियंत्रण करने में सक्षम हैं।

गवर्नर या तो कास्ट-आयरन केस या डाई-कास्ट एल्यूमीनियम केस के साथ उपलब्ध हैं। स्थिर गवर्नर संचालन के लिए स्पीड ड्रूप की आवश्यकता होती है। ड्रूप फैक्टरी सेट है, लेकिन आंतरिक रूप से समायोज्य है। गति सेटिंग के दो साधन उपलब्ध हैं। स्क्रू स्पीड सेटिंग मानक है। लीवर स्पीड सेटिंग वैकल्पिक है और कवर के दोनों ओर से विस्तारित एक दांतेदार शाफ्ट असेंबली द्वारा प्रदान की जाती है।
