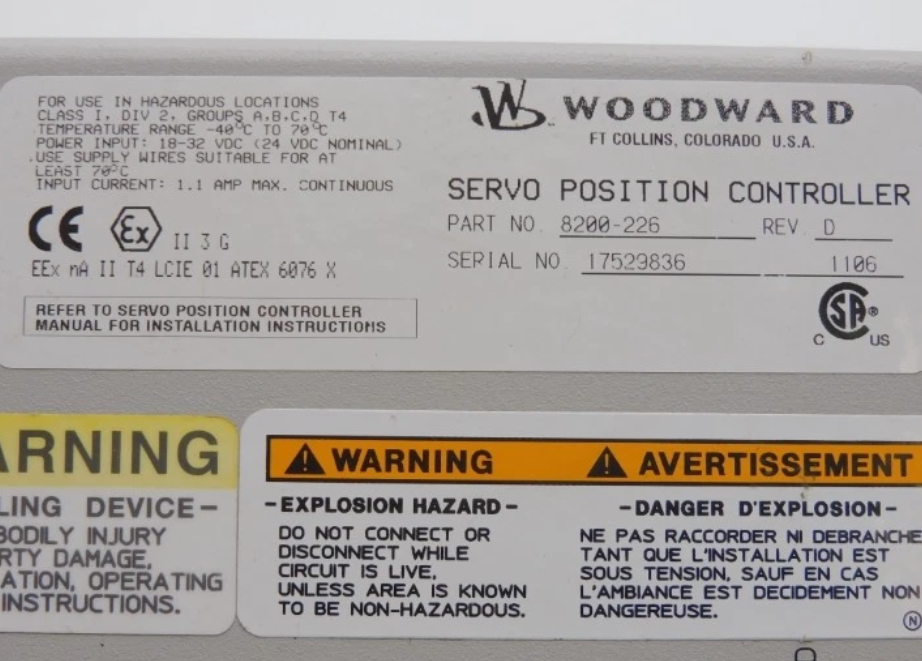

8200-226 वुडवर्ड सर्वो स्थिति नियंत्रक

8200-226 वुडवर्ड सर्वो स्थिति नियंत्रक

उत्पाद का विवरणः

अतिरिक्त जानकारी:

विवरण:

8200-226 एसपीसी (सर्वो पोजीशन कंट्रोलर) का नवीनतम जारी किया गया मॉडल है। यह मॉडल 8200-224 और 8200-225 की जगह लेता है।एसपीसी एक नियंत्रण से प्राप्त स्थिति मांग संकेत के आधार पर एक हाइड्रोलिक या वायवीय actuator की स्थितिएसपीसी एकल या दोहरी स्थिति प्रतिक्रिया उपकरणों का उपयोग करके एक एकल-कोइल एक्ट्यूएटर की स्थिति को निर्धारित करता है। स्थिति मांग संकेत डिवाइसनेट, 4 ¢ 20 एमए, या दोनों के माध्यम से एसपीसी को भेजा जा सकता है।पर्सनल कंप्यूटर (पीसी) पर चलने वाला एक सॉफ्टवेयर प्रोग्राम उपयोगकर्ता को एसपीसी को आसानी से कॉन्फ़िगर और कैलिब्रेट करने की अनुमति देता है.

एसपीसी सेवा उपकरण का उपयोग एसपीसी को कॉन्फ़िगर करने, कैलिब्रेट करने, समायोजित करने, निगरानी करने और समस्या निवारण करने के लिए किया जाता है। सेवा उपकरण एक पीसी पर चलता है और एक सीरियल कनेक्शन के माध्यम से एसपीसी के साथ संवाद करता है।सीरियल पोर्ट कनेक्टर एक 9-पिन उप-डी सॉकेट है और पीसी से कनेक्ट करने के लिए एक सीधे केबल का उपयोग करता हैवुडवर्ड उन नए कंप्यूटरों के लिए USB से 9-पिन सीरियल एडाप्टर किट प्रदान करता है जिनकी आवश्यकता 9-पिन सीरियल कनेक्टर (P/N 8928-463) के बिना है।

इस किट में एक यूएसबी एडाप्टर, सॉफ्टवेयर और 1.8 मीटर (6 फीट) सीरियल केबल शामिल है। (एसपीसी सर्विस टूल की स्थापना निर्देशों के लिए अध्याय 4 देखें।) एसपीसी को एसपीसी सर्विस टूल के कॉन्फ़िगरेशन फ़ाइल एडिटर का उपयोग करके एक फ़ाइल बनाने के लिए कॉन्फ़िगर किया जाता है जिसे फिर एसपीसी में लोड किया जाता है. एसपीसी सेवा उपकरण एक एसपीसी से मौजूदा विन्यास को विन्यास फ़ाइल संपादक में भी पढ़ सकता है.

पहली बार एक एसपीसी को एक एक्ट्यूएटर से जोड़ा जाता है, उसे एक्ट्यूएटर के पोजीशन फीडबैक ट्रांसड्यूसर पर कैलिब्रेट किया जाना चाहिए। उपयोगकर्ता को सर्विस टूल द्वारा कैलिब्रेशन प्रक्रिया के माध्यम से निर्देशित किया जाता है।कैलिब्रेशन भी डिवाइसनेट लिंक के माध्यम से नियंत्रण द्वारा किया जा सकता हैकैलिब्रेशन प्रक्रिया GAPTM सहायता फ़ाइल में पाई जा सकती है।

एसपीसी के लिए 18 से 32 वीडीसी के वोल्टेज स्रोत की आवश्यकता होती है, जिसमें 1.1 ए अधिकतम की वर्तमान क्षमता होती है। यदि ऑपरेटिंग पावर के लिए बैटरी का उपयोग किया जाता है, तो स्थिर आपूर्ति वोल्टेज बनाए रखने के लिए बैटरी चार्जर आवश्यक है।बिजली की लाइन 5 ए के साथ संरक्षित किया जाना चाहिए, 125 V फ्यूज जो कि बिजली लगाने पर 20 ए, 100 एमएस की तेजी का सामना करने में सक्षम है।
