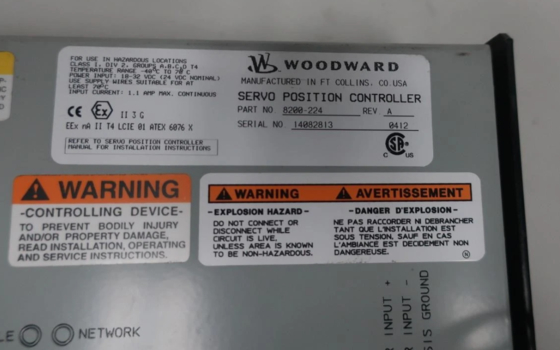

8200-224 वुडवर्ड सर्वो स्थिति नियंत्रक

8200-224 वुडवर्ड सर्वो पोजीशन कंट्रोलर

उत्पाद विवरण:

अतिरिक्त जानकारी:

विवरण:

8200-226 SPC (सर्वो पोजीशन कंट्रोलर) का नवीनतम जारी मॉडल है। यह मॉडल 8200-224 और 8200-225 को बदल देता है। SPC एक नियंत्रण से प्राप्त स्थिति मांग संकेत के आधार पर एक हाइड्रोलिक या वायवीय एक्चुएटर को स्थिति देता है। SPC एकल या दोहरे स्थिति प्रतिक्रिया उपकरणों का उपयोग करके एक एकल-कॉइल एक्चुएटर को स्थिति देता है। स्थिति मांग संकेत को DeviceNet, 4–20 mA, या दोनों के माध्यम से SPC को भेजा जा सकता है। एक पर्सनल कंप्यूटर (PC) पर चलने वाला एक सॉफ़्टवेयर प्रोग्राम उपयोगकर्ता को SPC को आसानी से कॉन्फ़िगर और कैलिब्रेट करने की अनुमति देता है।

SPC सर्विस टूल का उपयोग SPC को कॉन्फ़िगर, कैलिब्रेट, समायोजित, मॉनिटर और समस्या निवारण के लिए किया जाता है। सर्विस टूल एक पीसी पर चलता है और एक सीरियल कनेक्शन के माध्यम से SPC के साथ संचार करता है। सीरियल पोर्ट कनेक्टर एक 9-पिन सब-डी सॉकेट है और पीसी से कनेक्ट करने के लिए एक सीधे-थ्रू केबल का उपयोग करता है। वुडवर्ड एक USB से 9-पिन सीरियल एडाप्टर किट प्रदान करता है यदि नए कंप्यूटरों के लिए आवश्यक है जिनमें 9-पिन सीरियल कनेक्टर नहीं है (P/N 8928-463)।

इस किट में एक USB एडाप्टर, सॉफ़्टवेयर और एक 1.8 मीटर (6 फीट) सीरियल केबल शामिल है। (SPC सर्विस टूल इंस्टॉलेशन निर्देशों के लिए अध्याय 4 देखें।) SPC को SPC सर्विस टूल के कॉन्फ़िगरेशन फ़ाइल एडिटर का उपयोग करके कॉन्फ़िगर किया गया है ताकि एक फ़ाइल बनाई जा सके जिसे बाद में SPC में लोड किया जाता है। SPC सर्विस टूल SPC से कॉन्फ़िगरेशन फ़ाइल एडिटर में एक मौजूदा कॉन्फ़िगरेशन भी पढ़ सकता है।

पहली बार जब एक SPC को एक एक्चुएटर से जोड़ा जाता है, तो इसे एक्चुएटर के स्थिति प्रतिक्रिया ट्रांसड्यूसर के लिए कैलिब्रेट किया जाना चाहिए। उपयोगकर्ता को सर्विस टूल द्वारा कैलिब्रेशन प्रक्रिया के माध्यम से निर्देशित किया जाता है। कैलिब्रेशन DeviceNet लिंक के माध्यम से नियंत्रण द्वारा भी किया जा सकता है। कैलिब्रेशन प्रक्रिया GAP™ सहायता फ़ाइल में पाई जा सकती है।

SPC को 18 से 32 Vdc का वोल्टेज स्रोत चाहिए, जिसमें 1.1 A अधिकतम की करंट क्षमता हो। यदि ऑपरेटिंग पावर के लिए बैटरी का उपयोग किया जाता है, तो एक स्थिर आपूर्ति वोल्टेज बनाए रखने के लिए एक बैटरी चार्जर आवश्यक है। पावर लाइन को 5 A, 125 V फ्यूज से सुरक्षित किया जाना चाहिए जो पावर लागू होने पर 20 A, 100 ms इन-रश का सामना करने में सक्षम हो।
