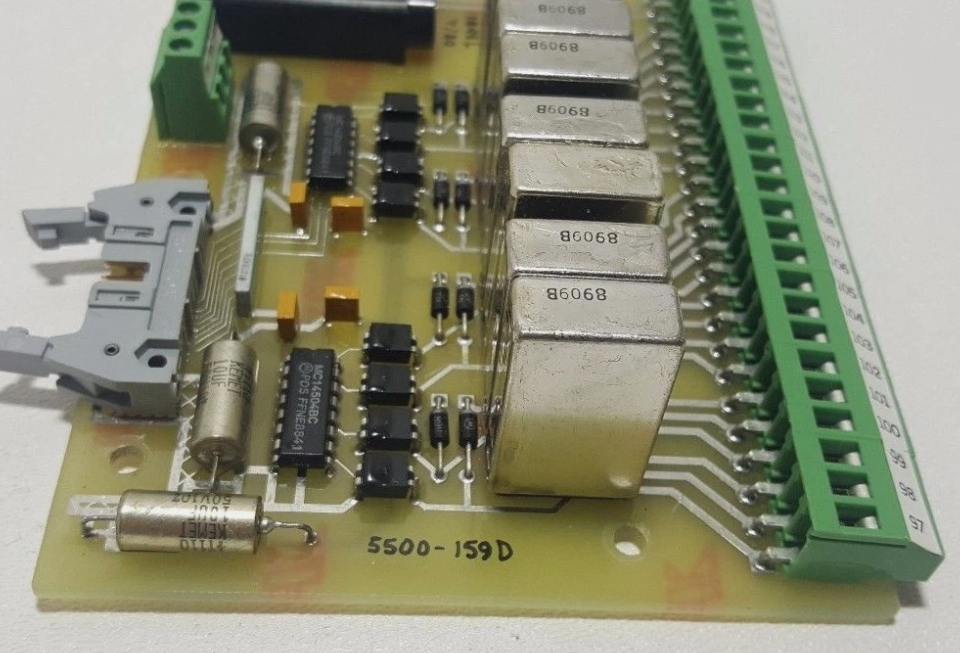

5500-159d वुडवर्ड रिले कंट्रोल बोर्ड

5500-159D वुडवर्ड रिले कंट्रोल बोर्ड

उत्पाद का विवरणः

अतिरिक्त जानकारी:

विवरण:

इस मैनुअल में स्टीम टरबाइनों के लिए वुडवर्ड पीक 150 डिजिटल कंट्रोल और इसे प्रोग्राम करने के लिए इस्तेमाल किए जाने वाले हैंडहेल्ड प्रोग्रामर (9905-292) का वर्णन किया गया है।  Installation & Hardware (Chapter 2)  Overview of Turbine System Operation (Chapter 3)  Peak 150 Inputs & Outputs (Chapter 4)  Peak 150 Control Functions (Chapter 5)  Explanation of Operating Procedures (Chapter 6)  Overview of Hand Held Programmer and Menus (Chapter 7)  Set up of Configuration menus (Chapter 8)  Set up of Service menus (Chapter 9)  Detailed Functional Block Diagram (Chapter 10)  Modbus Communications (Chapter 11)  Troubleshooting (Chapter 12)  Service Options (Chapter 13)  Program Worksheets (Appendix) Parameter names are shown in all capital letters and match the syntax as seen on the Hand Held Programmer or the plant wiring diagram.

पैकेजिंग चित्रा 2-1 पीक 150 नियंत्रण की एक रूपरेखा ड्राइंग है। सभी पीक 150 नियंत्रण घटकों को एक एकल, NEMA 4X संलग्नक में शामिल किया गया है। संलग्नक को घर के अंदर या बाहर लगाया जा सकता है।आंतरिक घटकों के लिए पहुँच एक दाएं हाथ के hinged दरवाजे है जो छह कैप्टिव शिकंजा द्वारा बंद रखा जाता है के माध्यम से हैघेर का अनुमानित आकार 19 x 12 x 4 इंच (लगभग 483 x 305 x 102 मिमी) है। घेर के नीचे तारों तक पहुंच के लिए दो उद्घाटन हैं।एक छेद का व्यास लगभग 25 मिमी (1 इंच) है, और दूसरा लगभग 38 मिमी (1.5 इंच) व्यास का होता है। ये छेद या तो अंग्रेजी या मीट्रिक मानक नलिका केंद्रों को स्वीकार करते हैं।

सभी आंतरिक घटक औद्योगिक ग्रेड के हैं. घटकों में सीपीयू (केंद्रीय प्रसंस्करण इकाई), इसकी स्मृति, स्विचिंग बिजली की आपूर्ति, सभी रिले, सभी इनपुट/आउटपुट सर्किट शामिल हैं,और सामने के दरवाजे के प्रदर्शन के लिए सभी संचार सर्किट, टच कीपैड, रिमोट RS-232, RS-422 और RS-485 Modbus संचार।

माउंटिंग मानक पीक 150 नियंत्रण आवरण एक दीवार या 19 " (483 मिमी) रैक पर लंबवत रूप से माउंट किया जाना चाहिए, ढक्कन खोलने और तारों तक पहुंच के लिए पर्याप्त जगह की अनुमति देता है। दो वेल्डेड flanges,एक दाईं ओर और एक बाईं ओर, सुरक्षित माउंटिंग की अनुमति दें।

विद्युत कनेक्शन सभी विद्युत कनेक्शन को अलमारियों के अंदर के टर्मिनल ब्लॉक के लिए अलमारियों के नीचे स्थित दो उद्घाटनों के माध्यम से किया जाना चाहिए।बड़े वायरिंग बंदरगाह के माध्यम से सभी कम धारा लाइनों मार्ग. छोटे वायरिंग पोर्ट के माध्यम से सभी उच्च धारा लाइनों को रूट करें। प्रत्येक एमपीयू और प्रत्येक एक्ट्यूएटर के लिए वायरिंग को अलग से परिरक्षित किया जाना चाहिए। हम प्रत्येक एमए इनपुट के लिए अलग से परिरक्षण की भी सलाह देते हैं।संपर्क इनपुट एक समग्र ढाल के साथ एक एकल बहुचालक केबल के भीतर एक साथ बंडल किया जा सकता है. शील्ड को केवल पीक 150 नियंत्रण पर जोड़ा जाना चाहिए. रिले और बिजली आपूर्ति के तारों को आमतौर पर शील्ड की आवश्यकता नहीं होती है.

• रिले कंट्रोल बोर्ड
• एकल बंदरगाह
• 8-रिले एरे
• स्क्रू क्लैंप टर्मिनल
• 250 वी 1 ए फ्यूज रेटिंग
