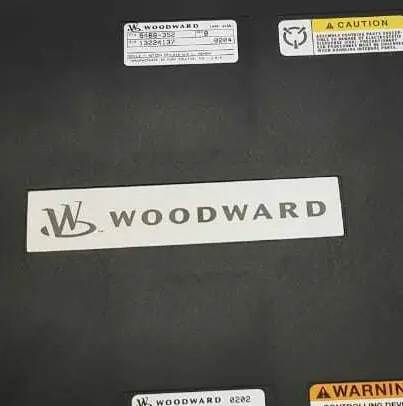

5466-352 वुडवर्ड नेटकॉन CPU_040 w/o ll मेमोरी

5466-352 वुडवर्ड NETCON CPU_040 W/O LL मेमोरी

उत्पाद का विवरणः

अतिरिक्त जानकारी:

विवरण:

यह एक्ट्यूएटर ड्राइवर मॉड्यूल सीपीयू से डिजिटल जानकारी प्राप्त करता है और चार आनुपातिक एक्ट्यूएटर-ड्राइवर सिग्नल उत्पन्न करता है।ये संकेत आनुपातिक हैं और इनकी अधिकतम सीमा 0 से 25 mAdc या 0 से 200 mAdc है।चित्र 10-5 चार-चैनल एक्ट्यूएटर ड्राइवर मॉड्यूल का एक ब्लॉक आरेख है। सिस्टम वीएमई-बस इंटरफ़ेस के माध्यम से दोहरी-पोर्ट मेमोरी में आउटपुट मान लिखता है।

माइक्रोकंट्रोलर EEPROM में संग्रहीत कैलिब्रेशन स्थिरांकों का उपयोग करके मानों को स्केल करता है, और उचित समय पर आउटपुट की योजना बनाता है।माइक्रोकंट्रोलर प्रत्येक चैनल के आउटपुट वोल्टेज और वर्तमान की निगरानी करता है और किसी भी चैनल और लोड दोष के सिस्टम को चेतावनी देता है. प्रणाली व्यक्तिगत रूप से
वर्तमान ड्राइवरों को निष्क्रिय करें. यदि एक दोष का पता लगाया जाता है जो मॉड्यूल को काम करने से रोकता है, या तो माइक्रोकंट्रोलर या सिस्टम द्वारा, दोष एलईडी चमक जाएगा।

10.3.3️स्थापना
मॉड्यूल नियंत्रण के चेसिस में कार्ड गाइड में स्लाइड करते हैं और मदरबोर्ड में प्लग करते हैं। मॉड्यूल को दो शिकंजा द्वारा जगह पर रखा जाता है, एक सामने के पैनल के ऊपर और एक नीचे।इसके अलावा मॉड्यूल के ऊपर और नीचे दो हैंडल हैं जो, जब टॉगल किया जाता है (बाहर धकेल दिया जाता है), तो मॉड्यूल को बोर्ड के मदरबोर्ड कनेक्टर्स को डिस्कनेक्ट करने के लिए बस पर्याप्त दूर ले जाएं।

10.3.4FTM संदर्भ
चार चैनल एक्ट्यूएटर मॉड्यूल एफटीएम के लिए पूर्ण फील्ड वायरिंग जानकारी के लिए अध्याय 13 देखें। मॉड्यूल, एफटीएम और केबलों के लिए भाग संख्या क्रॉस संदर्भ के लिए परिशिष्ट ए देखें।

10.3.5'त्रुटि निवारण
प्रत्येक I/O मॉड्यूल में एक लाल दोष एलईडी होता है, जो मॉड्यूल की स्थिति को दर्शाता है। यह एलईडी मॉड्यूल में समस्या होने पर समस्या निवारण में मदद करेगी।एक ठोस लाल एलईडी इंगित करता है कि एक्ट्यूएटर नियंत्रक सीपीयू मॉड्यूल के साथ संवाद नहीं कर रहा है. लाल एल ई डी फ्लैशिंग मॉड्यूल के साथ एक आंतरिक समस्या का संकेत है, और मॉड्यूल की प्रतिस्थापन की सिफारिश की है.
