| उत्पत्ति के प्लेस: | यूएसए |
| ब्रांड नाम: | Woodward |
| प्रमाणन: | COO |
| मॉडल संख्या: | 5466-348 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | inquiry |
| पैकेजिंग विवरण: | मूल |
| प्रसव के समय: | 5-8 काम के दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | एक दिन में 10 टुकड़ा |
| प्रोडक्ट का नाम: | 5466-348 वुडवर्ड नेटकॉन 5000B SIO मॉड्यूल | उत्पाद मॉडल: | 5466-348 |
|---|---|---|---|
| गारंटी: | 12 महीने | समय सीमा: | 8-5 काम के दिन |
| शिपिंग: | डीएचएल, टीएनटी या ईएमएस, फेडेक्स, यूपीएस | भंडार: | उपलब्ध |
| कुल वजन: | 0.8 किग्रा | पैकिंग आकार: | 11.8 "x 7.9" x 9.9 "(30 सेमी x 20 सेमी x 25 सेमी) |
| प्रमुखता देना: | वुडवर्ड नेटकॉन 5000बी मॉड्यूल,वुडवर्ड एसआईओ मॉड्यूल,NetCon 5000B नियंत्रण मॉड्यूल |
||

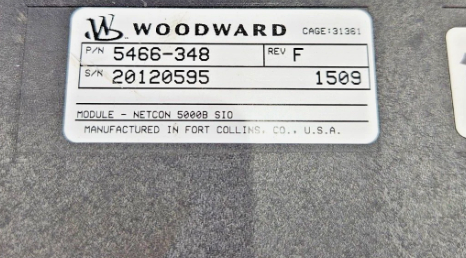

5466-348 वुडवर्ड नेटकॉन मॉड्यूल
उत्पाद का विवरणः
| ब्रांड नाम | वुडवर्ड |
| मॉडल | 5466-348 |
| स्थिति | नया |
| सकल भार/जहाज का भार | 2.2 पाउंड / 35.2 औंस / 1 किलो |
| पैकिंग का आकार | 6.4" x 6.4" x 4.8" (16 सेमी x 16 सेमी x 12 सेमी) |
| उत्पत्ति देश/मूल देश | संयुक्त राज्य अमेरिका |
| लीड टाइम | स्टॉक में |
| शिपिंग पोर्ट | ज़ियामेन |
| भुगतान | टी/टी |
| बिक्री मूल्य | जांच |
| रंग | उत्पाद पर निर्भर करता है |
| वारंटी | 12 महीने |
| नेतृत्व समय | 5 से 8 कार्यदिवस |
| कूरियर भागीदार | डीएचएल, यूपीएस, टीएनटी, फेडएक्स और ईएमएस |
अतिरिक्त जानकारी:
| N/M | N/M |
विवरण:
यह एक्ट्यूएटर ड्राइवर मॉड्यूल सीपीयू से डिजिटल जानकारी प्राप्त करता है और चार आनुपातिक एक्ट्यूएटर-ड्राइवर सिग्नल उत्पन्न करता है।ये संकेत आनुपातिक हैं और इनकी अधिकतम सीमा 0 से 25 mAdc या 0 से 200 mAdc है।चित्र 10-5 चार-चैनल एक्ट्यूएटर ड्राइवर मॉड्यूल का एक ब्लॉक आरेख है। सिस्टम वीएमई-बस इंटरफ़ेस के माध्यम से दोहरी-पोर्ट मेमोरी में आउटपुट मान लिखता है।
माइक्रोकंट्रोलर EEPROM में संग्रहीत कैलिब्रेशन स्थिरांकों का उपयोग करके मानों को स्केल करता है, और उचित समय पर आउटपुट की योजना बनाता है।माइक्रोकंट्रोलर प्रत्येक चैनल के आउटपुट वोल्टेज और वर्तमान की निगरानी करता है और किसी भी चैनल और लोड दोष के सिस्टम को चेतावनी देता है. प्रणाली व्यक्तिगत रूप से
वर्तमान ड्राइवरों को निष्क्रिय करें. यदि एक दोष का पता लगाया जाता है जो मॉड्यूल को काम करने से रोकता है, या तो माइक्रोकंट्रोलर या सिस्टम द्वारा, दोष एलईडी चमक जाएगा।
10.3.3️स्थापना
मॉड्यूल नियंत्रण के चेसिस में कार्ड गाइड में स्लाइड करते हैं और मदरबोर्ड में प्लग करते हैं। मॉड्यूल को दो शिकंजा द्वारा जगह पर रखा जाता है, एक सामने के पैनल के ऊपर और एक नीचे।इसके अलावा मॉड्यूल के ऊपर और नीचे दो हैंडल हैं जो, जब टॉगल किया जाता है (बाहर धकेल दिया जाता है), तो मॉड्यूल को बोर्ड के मदरबोर्ड कनेक्टर्स को डिस्कनेक्ट करने के लिए बस पर्याप्त दूर ले जाएं।
10.3.4FTM संदर्भ
चार चैनल एक्ट्यूएटर मॉड्यूल एफटीएम के लिए पूर्ण फील्ड वायरिंग जानकारी के लिए अध्याय 13 देखें। मॉड्यूल, एफटीएम और केबलों के लिए भाग संख्या क्रॉस संदर्भ के लिए परिशिष्ट ए देखें।
10.3.5'त्रुटि निवारण
प्रत्येक I/O मॉड्यूल में एक लाल दोष एलईडी होता है, जो मॉड्यूल की स्थिति को दर्शाता है। यह एलईडी मॉड्यूल में समस्या होने पर समस्या निवारण में मदद करेगी।एक ठोस लाल एलईडी इंगित करता है कि एक्ट्यूएटर नियंत्रक सीपीयू मॉड्यूल के साथ संवाद नहीं कर रहा है. लाल एल ई डी फ्लैशिंग मॉड्यूल के साथ एक आंतरिक समस्या का संकेत है, और मॉड्यूल की प्रतिस्थापन की सिफारिश की है.
