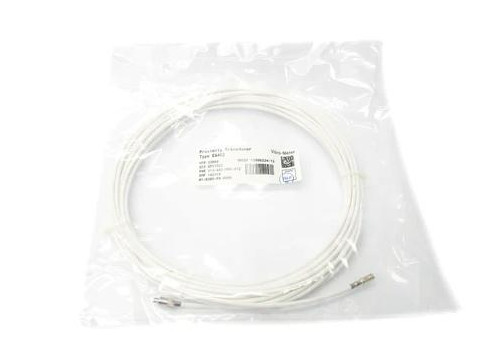

TQ412 111-412-000-013 निकटता माप प्रणाली संपर्क रहित सेंसर

TQ412 111-412-000-013 निकटता माप प्रणाली संपर्क रहित सेंसर

उत्पाद का विवरणः

विवरण:

निकटता माप प्रणाली चलती मशीन तत्वों के सापेक्ष विस्थापन की संपर्क रहित माप की अनुमति देती है।यह विशेष रूप से घूर्णन मशीन शाफ्ट के सापेक्ष कंपन और अक्षीय स्थिति को मापने के लिए उपयुक्त है, जैसे कि भाप, गैस और हाइड्रोलिक टरबाइन, साथ ही अल्टरनेटर, टर्बो-कंप्रेसर और पंप में पाए जाते हैं।

यह प्रणाली एक TQ 402 या TQ 412 गैर-संपर्क ट्रांसड्यूसर और एक IQS 450 सिग्नल कंडीशनर के आसपास आधारित है। साथ में, ये एक कैलिब्रेटेड निकटता प्रणाली बनाते हैं जिसमें प्रत्येक घटक विनिमेय होता है।प्रणाली ट्रांसड्यूसर टिप और लक्ष्य के बीच दूरी के अनुपात में एक वोल्टेज या वर्तमान आउटपुट, जैसे कि एक मशीन शाफ्ट।

ट्रांसड्यूसर का सक्रिय भाग तार का एक कॉइल है जो टोरलोन ® (पोलीआमाइड-इमाइड) से बना है। ट्रांसड्यूसर शरीर स्टेनलेस स्टील से बना है।लक्ष्य सामग्री को, सभी मामलों में, धातु का होना चाहिए। ट्रांसड्यूसर शरीर मीट्रिक या शाही धागे के साथ उपलब्ध है। TQ 412 संस्करण रिवर्स-माउंट अनुप्रयोगों के लिए है।TQ 402 / 412 एक एकीकृत समाक्षीय केबल है, एक स्व-लॉकिंग लघु समाक्षीय कनेक्टर के साथ समाप्त होता है। विभिन्न केबल लंबाई (अंतर्निहित और विस्तार) का आदेश दिया जा सकता है।IQS 450 सिग्नल कंडीशनर में एक उच्च आवृत्ति मॉड्यूलेटर/डेमोड्यूलेटर होता है जो ट्रांसड्यूसर को ड्राइविंग सिग्नल प्रदान करता हैयह अंतर को मापने के लिए आवश्यक विद्युत चुम्बकीय क्षेत्र उत्पन्न करता है। कंडीशनर सर्किट्री उच्च गुणवत्ता वाले घटकों से बनी है और एल्यूमीनियम एक्सट्रूज़न में लगाई गई है।

TQ 402 और TQ 412 ट्रांसड्यूसर को एक एकल EA 402 एक्सटेंशन केबल के साथ मिलान किया जा सकता है ताकि फ्रंट-एंड को प्रभावी ढंग से लंबा किया जा सके। वैकल्पिक आवास,एकीकृत और विस्तार केबलों के बीच कनेक्शन के यांत्रिक और पर्यावरण संरक्षण के लिए जंक्शन बॉक्स और इंटरकनेक्शन प्रोटेक्टर उपलब्ध हैं.

निकटता प्रणाली को संबद्ध संकेत प्रसंस्करण मॉड्यूल या रैक पावर सप्लाई द्वारा संचालित किया जा सकता है।

आदेश सूचना
