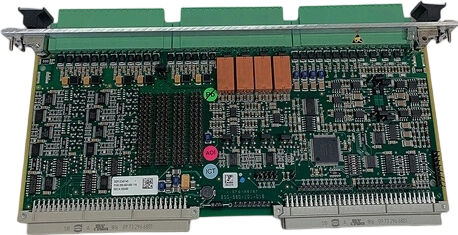

IOC4T 200-560-000-111 इनपुट/आउट पुट कार्ड

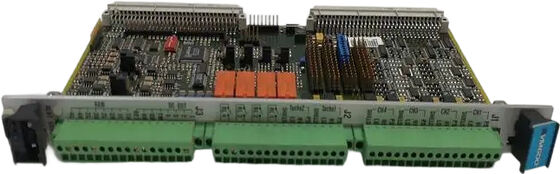

IOC4T 200-560-000-111 Input/Out Put Card

उत्पाद विवरण:


विवरण:

IOC4T इनपुट/आउटपुट कार्ड MPC4 मशीनरी सुरक्षा कार्ड के लिए एक सिग्नल इंटरफेस के रूप में काम करता है। यह एक रैक के पीछे फिट होता है और दो कनेक्टर्स के साथ सीधे रैक बैकप्लेन से जुड़ता है। प्रत्येक IOC4T कार्ड एक संगत MPC4 कार्ड से मेल खाता है और रैक में इसके ठीक पीछे तय होता है। स्लेव मोड में संचालित, यह एक इंडस्ट्री पैक इंटरफेस का उपयोग करके कनेक्टर P2 के माध्यम से MPC4 के साथ संचार करता है, जिसमें सिग्नल एक्सचेंज को स्थिर रखने के लिए अंतर्निहित सुरक्षा है।

TIOC4T अपनी मजबूत सुरक्षा क्षमता है। TIOC4T विद्युत चुम्बकीय हस्तक्षेप और अचानक सिग्नल वृद्धि के खिलाफ सभी इनपुट और आउटपुट की रक्षा करता है, और विद्युत चुम्बकीय संगतता मानकों को पूरा करता है। TIOC4T is फ्रंट पैनल में स्क्रू-टर्मिनल कनेक्टर हैं, जो न केवल माप श्रृंखला से ट्रांसमिशन केबलों से जुड़ते हैं बल्कि विश्वसनीय सुरक्षा के तहत बाहरी नियंत्रण प्रणालियों से और उनके सिग्नल को भी संभालते हैं।

IOC4T सेंसर से MPC4 को कच्चे गतिशील और गति संकेत भेजता है। प्रसंस्करण के बाद, इन संकेतों को IOC4T पर वापस भेज दिया जाता है और इसके फ्रंट पैनल टर्मिनल स्ट्रिप पर उपलब्ध कराया जाता है। गतिशील संकेतों के लिए, चार ऑन-बोर्ड डिजिटल-टू-एनालॉग कन्वर्टर्स 0-10V कैलिब्रेटेड आउटपुट प्रदान करते हैं, और चार वोल्टेज-टू-करंट कन्वर्टर्स 4-20mA करंट आउटपुट प्रदान करते हैं। इन सभी सिग्नल रूपांतरणों और ट्रांसमिशन को सिग्नल सटीकता सुनिश्चित करने के लिए कार्ड की सुरक्षा सुविधाओं द्वारा समर्थित किया जाता है।

IOC4T में चार स्थानीय रिले हैं जिन्हें सॉफ़्टवेयर के माध्यम से विशिष्ट अलार्म संकेतों, जैसे MPC4 दोष या सामान्य अलार्म द्वारा पाई गई समस्याओं के लिए सेट किया जा सकता है। यह रैक बैकप्लेन पर 32 डिजिटल अलार्म सिग्नल भी भेजता है, जिसका उपयोग वैकल्पिक RLC16 रिले कार्ड और/या IRC4 इंटेलिजेंट रिले कार्ड द्वारा किया जा सकता है। कार्ड की सुरक्षा यह सुनिश्चित करती है कि ये अलार्म सिग्नल बिना किसी हस्तक्षेप के विश्वसनीय रूप से प्रेषित हों।
