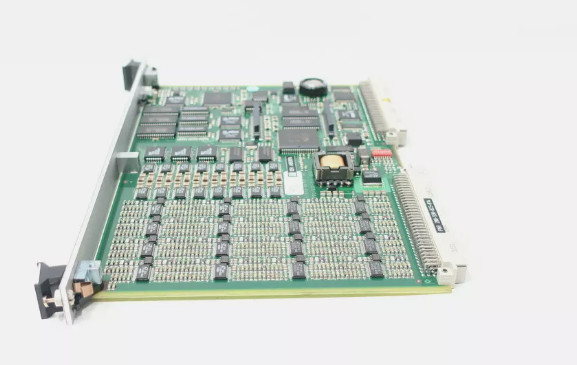

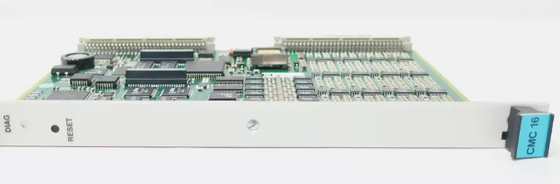

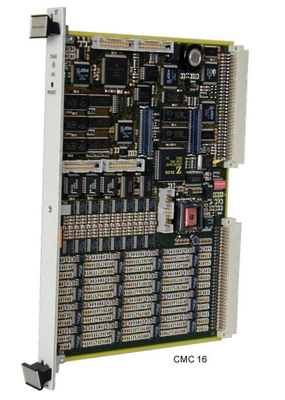

CMC16 200-530-012-012 स्थिति निगरानी कार्ड स्टॉक में

CMC16 200-530-012-012 स्थिति निगरानी कार्ड स्टॉक में

उत्पाद का विवरणः

विवरण:

सीएमसी 16 कंडीशन मॉनिटरिंग कार्ड वीएम सीरीज कंडीशन मॉनिटरिंग सिस्टम (सीएमएस) का केंद्रीय तत्व है।

इस बुद्धिमान फ्रंट-एंड डेटा अधिग्रहण इकाई (DAU) का उपयोग VM CMS सॉफ्टवेयर के साथ मिलकर,ईथरनेट नियंत्रक के साथ VM600 सीरीज़ के CPU M मॉड्यूल के माध्यम से या सीधे सीरियल लिंक के माध्यम से होस्ट कंप्यूटर पर परिणामों का विश्लेषण और प्रेषण करना.

इनपुट पूरी तरह से प्रोग्राम करने योग्य हैं और गति, चरण संदर्भ, कंपन (त्वरण, वेग या विस्थापन), गतिशील दबाव, एयरगैप रोटर और पोल प्रोफाइल का प्रतिनिधित्व करने वाले संकेत स्वीकार कर सकते हैं,किसी भी गतिशील संकेत या किसी भी अर्ध-स्थिर संकेतसिग्नल को समीप स्थित मशीन सुरक्षा कार्ड (एमपीसी 4) से वीएम600 ¢ रॉ बस ¢ और ¢ टैको बस ¢ या आईओसी 16 टी पर स्क्रू टर्मिनल कनेक्टर्स के माध्यम से बाहरी रूप से इनपुट किया जा सकता है।आईओसी 16टी मॉड्यूल सिग्नल कंडीशनिंग और ईएमसी सुरक्षा भी प्रदान करते हैं और सीएमसी 16 पर इनपुट को रूट करने की अनुमति देते हैं।, जिसमें 16 प्रोग्राम करने योग्य ट्रैक किए गए एंटी-एलिजिंग फिल्टर और एनालॉग-टू-डिजिटल कन्वर्टर्स (एडीसी) शामिल हैं। ऑनबोर्ड प्रोसेसर अधिग्रहण के सभी नियंत्रण को संभालते हैं,समय क्षेत्र से आवृत्ति क्षेत्र में रूपांतरण (फास्ट फूरियर परिवर्तन), बैंड निकासी, इकाई रूपांतरण, सीमा जांच, और मेजबान प्रणाली के साथ संचार।

प्रत्येक चैनल पर उपलब्ध 10 आउटपुट में आरएमएस, पीक, पीक-पीक, सच्चे पीक, सच्चे पीक-पीक मान, गैप, एसएमएक्स, या सिंक्रोनस या एसिंक्रोनस रूप से प्राप्त स्पेक्ट्रम के आधार पर कोई भी कॉन्फ़िगर करने योग्य बैंड शामिल हो सकता है।त्वरण (जी), गति (इन / सेकंड, मिमी / सेकंड) और विस्थापन (मिल, माइक्रोन) संकेतों को पूरा किया जाता है और किसी भी मानक पर प्रदर्शित करने के लिए परिवर्तित किया जा सकता है। यदि कॉन्फ़िगर किया गया है तो डेटा केवल अपवाद के रूप में होस्ट कंप्यूटर को भेजा जाता है,उदाहरण के लिए, केवल यदि मूल्य का परिवर्तन पूर्वनिर्धारित सीमा से अधिक हो।

सीएमसी 16 निर्धारित अंतराल पर या अलार्म डिटेक्शन पर कैप्चर किए गए उच्च-रिज़ॉल्यूशन डेटा ( तरंगों के रूप, स्पेक्ट्रम और कक्षाएं) का अधिग्रहण और प्रसंस्करण करता है। स्पेक्ट्रल रिज़ॉल्यूशन, फ्रीक्वेंसी स्पैन या ऑर्डर स्पैन,खिड़की का प्रकार, औसत मोड और औसत की संख्या पूरी तरह से विन्यस्त हैं।समय-आधारित डेटा के विस्तारित कैप्चर को कई मिनटों में ट्रिगर करने की क्षमता भी मौजूद है क्योंकि यह मूल्यवान डेटा प्रदान कर सकता है।, विशेष रूप से मशीन के स्टार्टअप के दौरान।

विशेषताएं

• 16 व्यक्तिगत रूप से विन्यस्त गतिशील चैनल
• 16 समानांतर प्रोग्रामेबल एंटी-अलाइजिंग फिल्टर और एडीसी
• पहले 4 चैनल भी टैको इनपुट के रूप में विन्यस्त किया जा सकता है
• अंतिम 12 चैनल भी प्रक्रिया मानों के रूप में विन्यस्त किया जा सकता है
• एमई वास्तुकला
• कॉन्फ़िगर करने योग्य सिंक्रोनस और असिंक्रोनस नमूनाकरण
• उच्च संकल्प 3200 लाइन FFT
• प्रत्येक चैनल के लिए 10 पूरी तरह से विन्यस्त प्रोसेस आउटपुट, जो या तो आवृत्ति बैंड या समय-डोमेन आधारित आउटपुट हो सकते हैं
• 6 विन्यास योग्य अलार्म प्रति संसाधित आउटपुट के साथ हिस्टेरिसिस डेडबैंड
• अनुसूची पर आधारित, अलार्म पर और अपवाद पर आधारित लॉगिंग
• बोर्ड बफर भंडारण
• फ्रंट पैनल पर 3-रंग एलईडी द्वारा स्थिति संकेत
• स्वचालित विन्यास के साथ कार्डों का लाइव सम्मिलन/निष्कासन
• ईथरनेट और सीरियल आरएस-4851 संचार विकल्प
