IS200TBCIS2C ((IS200TBCIS2CCD) जीई डिस्क्रीट इनपुट टर्मिनल बोर्ड

IS200TBCIS2C(IS200TBCIS2CCD) GE असतत इनपुट टर्मिनल बोर्ड

उत्पाद विवरण:

अतिरिक्त जानकारी:

विवरण:

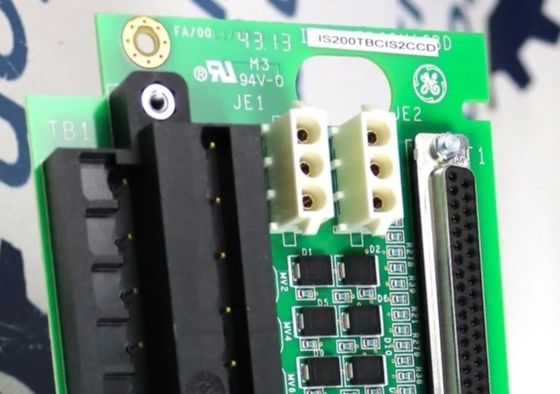

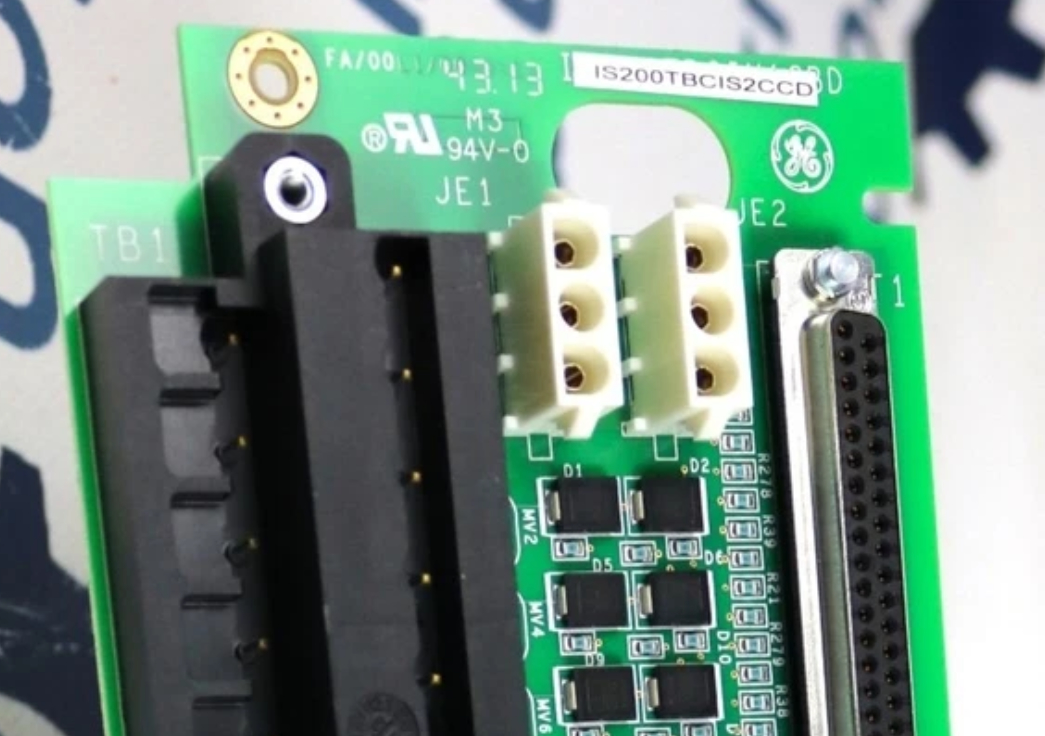

जनरल इलेक्ट्रिक स्पीडट्रॉनिक मार्क VIeS IS200TBCIS2C एक असतत इनपुट टर्मिनल बोर्ड हैऔर इसे मार्क VI सिस्टम के लिए एक टर्मिनल बोर्ड के रूप में डिज़ाइन किया गया है। यह एक बहुत लंबा सर्किट बोर्ड है जिसमें कई विद्युत घटक हैं, जिनमें टर्मिनलों के संग्रह को रखने के लिए दो टर्मिनल ब्लॉक शामिल हैं। इनमें से प्रत्येक टर्मिनल ब्लॉक में 48 चांदी धातु टर्मिनल या चौबीस टर्मिनल हैं। उन्हें TB1 और TB2 के रूप में नामित किया गया है और उन पर सफेद लेखन में एक संख्या अंकित है। इस बोर्ड में छोटे, पूरी तरह से गोलाकार टर्मिनल ब्लॉकों के बीच स्थित पांच ठोस लाल कैपेसिटर भी हैं। बोर्ड के बीच में चार घटकों की कई समानांतर पंक्तियों में अतिरिक्त घटक लगाए गए हैं।

• इसमें प्रत्येक इनपुट पर फ़िल्टर हैं जो उच्च-आवृत्ति शोर को कम करते हैं और साथ ही वृद्धि को दबाते हैं। प्रत्येक इनपुट में टर्मिनल बिंदुओं की एक जोड़ी होती है, जिसमें एक पेंच एक सकारात्मक डीसी स्रोत की आपूर्ति करता है और दूसरा बोर्ड को वापसी प्रदान करता है।

• पहले 21 इनपुट वर्तमान में प्रति बिंदु 2.5 एमए पर लोड होते हैं, जबकि अंतिम तीन 10 एमए पर लोड होते हैं। बोर्ड पर कोई हार्डवेयर सेटिंग या जम्पर नहीं हैं।
