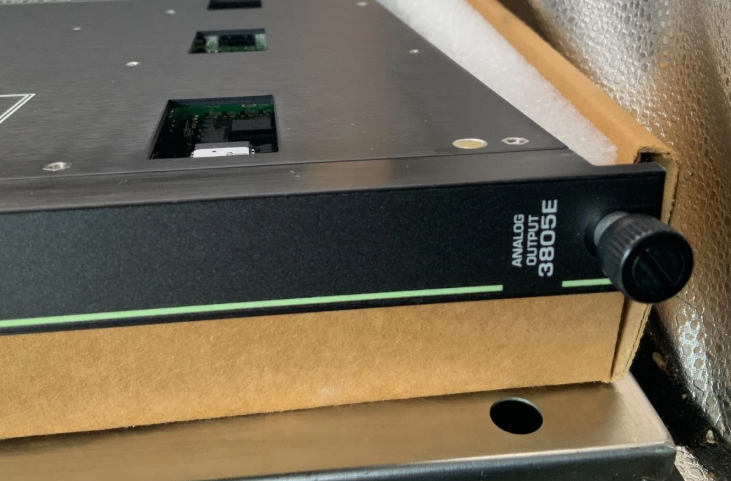

इन्वेंसिस ट्राइकोनेक्स 3805ई एनालॉग आउटपुट मॉड्यूल

3805E Invensys Triconex एनालॉग आउटपुट मॉड्यूल

उत्पाद का विवरणः

विवरण:

एक एनालॉग आउटपुट (एओ) मॉड्यूल तीन चैनलों में से प्रत्येक पर मुख्य प्रोसेसर मॉड्यूल से आउटपुट संकेत प्राप्त करता है।प्रत्येक डेटा सेट को तब मतदान किया जाता है और आठ आउटपुट को चलाने के लिए एक स्वस्थ चैनल का चयन किया जाता हैमॉड्यूल अपने स्वयं के वर्तमान आउटपुट (इनपुट वोल्टेज के रूप में) की निगरानी करता है और स्व-केलिब्रेशन और मॉड्यूल स्वास्थ्य जानकारी प्रदान करने के लिए एक आंतरिक वोल्टेज संदर्भ बनाए रखता है।मॉड्यूल पर प्रत्येक चैनल एक वर्तमान लूपबैक सर्किट है जो लोड उपस्थिति या चैनल चयन से स्वतंत्र रूप से एनालॉग संकेतों की सटीकता और उपस्थिति की पुष्टि करता हैमॉड्यूल का डिज़ाइन एक अनियंत्रित चैनल को क्षेत्र में एनालॉग सिग्नल को ड्राइव करने से रोकता है।

इसके अतिरिक्त मॉड्यूल के प्रत्येक चैनल और सर्किट पर चल रहे निदान किए जाते हैं। किसी भी निदान की विफलता दोषपूर्ण चैनल को निष्क्रिय करती है और दोष संकेतक को सक्रिय करती है,जो बदले में चेसिस अलार्म को सक्रिय करता है. मॉड्यूल दोष संकेतक केवल एक चैनल दोष को इंगित करता है, न कि मॉड्यूल विफलता. मॉड्यूल दो चैनलों के साथ ठीक से काम करना जारी रखता है।खुले लूप का पता लगाने एक लोड संकेतक द्वारा प्रदान किया जाता है जो सक्रिय होता है यदि मॉड्यूल एक या अधिक आउटपुट में वर्तमान ड्राइव करने में असमर्थ है.

मॉड्यूल में अलग-अलग पावर और फ्यूज इंडिकेटरों के साथ रिडंडेंट लूप पावर सोर्स प्रदान किए जाते हैं, जिन्हें PWR1 और PWR2 कहा जाता है। एनालॉग आउटपुट के लिए बाहरी लूप पावर सप्लाई उपयोगकर्ता द्वारा प्रदान की जानी चाहिए।प्रत्येक एनालॉग आउटपुट मॉड्यूल को 1 एम्प @ 24-42 तक की आवश्यकता होती है.5 वोल्ट. एक लोड संकेतक सक्रिय होता है यदि एक या अधिक आउटपुट बिंदुओं पर एक खुला लूप का पता लगाया जाता है. यदि लूप पावर मौजूद है तो PWR1 और PWR2 चालू होते हैं.
