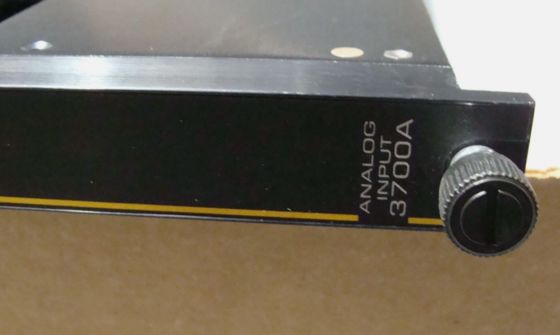

3700A इनवेन्सिस ट्राइकोनेक्स एनालॉग इनपुट मॉड्यूल

3700A Invensys Triconex एनालॉग इनपुट मॉड्यूल

उत्पाद का विवरणः

विवरण:

एक एनालॉग इनपुट (एआई) मॉड्यूल में तीन स्वतंत्र इनपुट चैनल शामिल हैं। प्रत्येक इनपुट चैनल प्रत्येक बिंदु से चर वोल्टेज संकेत प्राप्त करता है, उन्हें डिजिटल मानों में परिवर्तित करता है,और मांग पर तीन मुख्य प्रोसेसर मॉड्यूल के लिए मान प्रसारित करता है.

टीएमआर मोड में, प्रत्येक स्कैन के लिए सही डेटा सुनिश्चित करने के लिए एक मध्य मूल्य चयन एल्गोरिथ्म का उपयोग करके एक मूल्य का चयन किया जाता है। Sensing of each input point is performed in a manner that prevents a single failure on one channel from The analog input module requires a separate external termination panel (ETP) with a cable interface to the Tricon backplane. प्रत्येक मॉड्यूल एक ट्राइकॉन चेसिस में उचित स्थापना के लिए यांत्रिक रूप से कुंजी है. एक अन्य चैनल को प्रभावित करता है. प्रत्येक एनालॉग इनपुट मॉड्यूल प्रत्येक चैनल के लिए पूर्ण, चल रहे निदान को बनाए रखता है.किसी भी चैनल पर किसी भी निदान की विफलता मॉड्यूल के लिए गलती संकेतक सक्रिय करता है, जो बदले में चेसिस अलार्म सिग्नल को सक्रिय करता है।

मॉड्यूल का दोष सूचक केवल चैनल की खराबी की सूचना देता है, मॉड्यूल की विफलता नहीं। मॉड्यूल दो दोषपूर्ण चैनलों के साथ ठीक से काम कर सकता है।एनालॉग इनपुट मॉड्यूल हॉटस्पैयर क्षमता का समर्थन करते हैं जो एक दोषपूर्ण मॉड्यूल के ऑनलाइन प्रतिस्थापन की अनुमति देता है.
