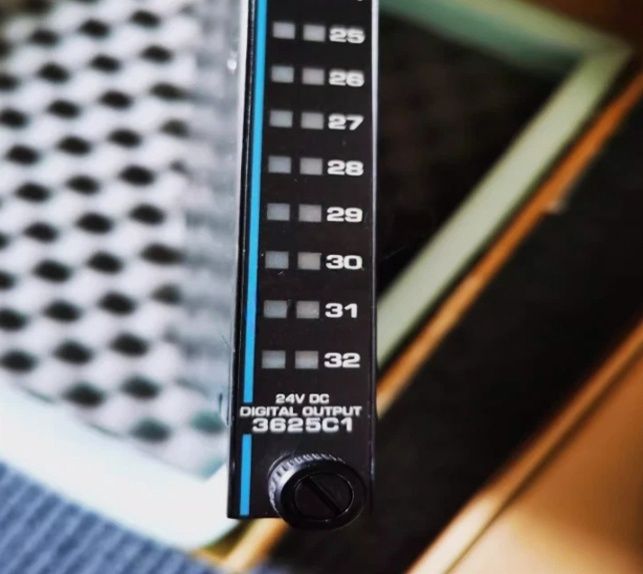

3625C1 Triconex पर्यवेक्षित डिजिटल आउटपुट मॉड्यूल

3625C1 Invensys Triconex सुपरवाइज्ड डिजिटल आउटपुट मॉड्यूल

उत्पाद विवरण:

विवरण:

सबसे महत्वपूर्ण नियंत्रण कार्यक्रमों के लिए डिज़ाइन किया गया, सुपरवाइज्ड डिजिटल आउटपुट (SDO) मॉड्यूल उन सिस्टम की ज़रूरतों को पूरा करते हैं जिनके आउटपुट लंबे समय तक (कुछ अनुप्रयोगों में, वर्षों तक) एक
एकल स्थिति में रहते हैं। एक SDO मॉड्यूल तीन चैनलों में से प्रत्येक पर मुख्य प्रोसेसर से आउटपुट सिग्नल प्राप्त करता है। तीन संकेतों के प्रत्येक सेट को फिर एक पूरी तरह से दोष-सहिष्णु चौगुनी आउटपुट स्विच द्वारा वोट दिया जाता है जिसके तत्व पावर ट्रांजिस्टर होते हैं, ताकि एक वोट दिया गया आउटपुट सिग्नल फील्ड टर्मिनेशन को पास किया जाए।

प्रत्येक SDO मॉड्यूल में वोल्टेज और करंट लूपबैक सर्किटरी होती है जो परिष्कृत ऑनलाइन डायग्नोस्टिक्स के साथ मिलकर प्रत्येक आउटपुट के संचालन को सत्यापित करती है
स्विच, फील्ड सर्किट और लोड की उपस्थिति। यह डिज़ाइन आउटपुट सिग्नल को प्रभावित किए बिना पूर्ण दोष कवरेज प्रदान करता है।
मॉड्यूल को “सुपरवाइज्ड” कहा जाता है क्योंकि दोष कवरेज को संभावित फील्ड समस्याओं को शामिल करने के लिए बढ़ाया जाता है। दूसरे शब्दों में, फील्ड सर्किट की निगरानी SDO मॉड्यूल द्वारा की जाती है ताकि निम्नलिखित फील्ड दोषों का पता लगाया जा सके:

• बिजली की हानि या फ्यूज उड़ जाना

• खुला या गायब लोड

• एक फील्ड शॉर्ट जिसके परिणामस्वरूप लोड त्रुटि में सक्रिय हो जाता है

• डी-एनर्जाइज्ड स्थिति में एक शॉर्टेड लोड

किसी भी आउटपुट पॉइंट पर फील्ड वोल्टेज का पता लगाने में विफलता पावर अलार्म इंडिकेटर को सक्रिय करती है। लोड की उपस्थिति का पता लगाने में विफलता लोड अलार्म इंडिकेटर को सक्रिय करती है। सभी SDO मॉड्यूल हॉट-स्पेयर मॉड्यूल का समर्थन करते हैं और Tricon बैकप्लेन के लिए एक केबल इंटरफेस के साथ एक अलग बाहरी टर्मिनेशन पैनल (ETP) की आवश्यकता होती है
