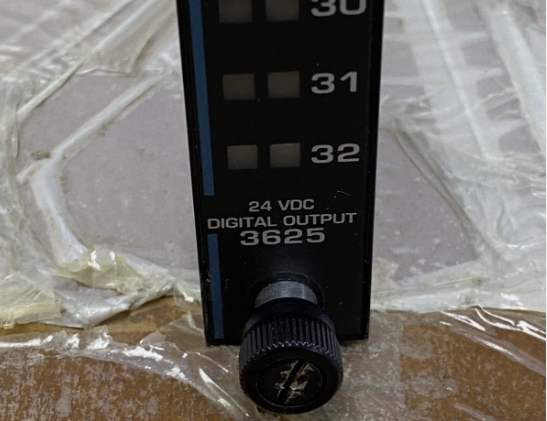

इन्वेन्सिस ट्राइकोनेक्स 3625 सुपरवाइज्ड डिजिटल आउटपुट मॉड्यूल

3625Invensys Triconex पर्यवेक्षित डिजिटल आउटपुट मॉड्यूल

उत्पाद का विवरणः

विवरण:

सबसे महत्वपूर्ण नियंत्रण कार्यक्रमों के लिए डिज़ाइन किए गए, पर्यवेक्षित डिजिटल आउटपुट (एसडीओ) मॉड्यूल उन प्रणालियों की जरूरतों को पूरा करते हैं जिनके आउटपुट एक स्थिर स्थिति में रहते हैं।
एक एसडीओ मॉड्यूल तीनों चैनलों में से प्रत्येक पर मुख्य प्रोसेसर से आउटपुट सिग्नल प्राप्त करता है।तीन संकेतों के प्रत्येक सेट को फिर एक पूरी तरह से दोष सहिष्णु चतुर्गुणा आउटपुट स्विच द्वारा मतदान किया जाता है जिसका तत्व शक्ति ट्रांजिस्टर हैं, ताकि एक मतदान आउटपुट सिग्नल फील्ड टर्मिनेशन को पारित किया जाए।

प्रत्येक एसडीओ मॉड्यूल में वोल्टेज और वर्तमान लूपबैक सर्किट है जो कि प्रत्येक आउटपुट के संचालन को सत्यापित करने वाले परिष्कृत ऑनलाइन डायग्नोस्टिक्स के साथ जुड़ा हुआ है
स्विच, फील्ड सर्किट और लोड की उपस्थिति। यह डिजाइन आउटपुट सिग्नल को प्रभावित करने की आवश्यकता के बिना पूर्ण दोष कवरेज प्रदान करता है।
मॉड्यूलों को "निरीक्षण" कहा जाता है क्योंकि संभावित क्षेत्र समस्याओं को शामिल करने के लिए दोष कवरेज का विस्तार किया जाता है। दूसरे शब्दों में,फील्ड सर्किट एसडीओ मॉड्यूल द्वारा निगरानी की जाती है ताकि निम्नलिखित फील्ड दोषों का पता लगाया जा सके:

• बिजली की कमी या फ्यूज फट गया

• खुला या अनुपलब्ध भार

• क्षेत्र का एक छोटा होना जिसके परिणामस्वरूप गलती से लोड को ऊर्जा दी जाती है

• ऊर्जा रहित अवस्था में शॉर्ट लोड

किसी भी आउटपुट बिंदु पर क्षेत्र वोल्टेज का पता लगाने में विफलता पावर अलार्म संकेतक को सक्रिय करती है। भार की उपस्थिति का पता लगाने में विफलता भार अलार्म संकेतक को सक्रिय करती है।सभी एसडीओ मॉड्यूल हॉट-स्पेयर मॉड्यूल का समर्थन करते हैं और एक अलग बाहरी टर्मिनल पैनल (ईटीपी) की आवश्यकता होती है जिसमें ट्राइकॉन बैकप्लेन के लिए केबल इंटरफ़ेस होता है
