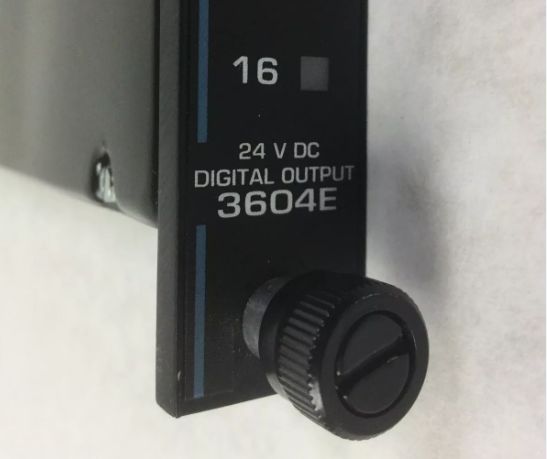

3604E इनवेन्सिस ट्राइकोनेक्स डिजिटल आउटपुट मॉड्यूल

3604E इनवेन्सिस ट्राइकोनेक्स डिजिटल आउटपुट मॉड्यूल

उत्पाद विवरण:

विवरण:

3604E TMR डिजिटल आउटपुट (DO) मॉड्यूल तीन चैनलों में से प्रत्येक पर मुख्य प्रोसेसर से आउटपुट सिग्नल प्राप्त करता है। प्रत्येक तीन संकेतों के सेट को फिर मॉड्यूल पर विशेष चौगुनी आउटपुट सर्किटरी द्वारा वोट दिया जाता है। सर्किटरी एक वोटेड आउटपुट सिग्नल उत्पन्न करती है और इसे फील्ड टर्मिनेशन तक पहुंचाती है। चौगुनी वोटर सर्किटरी सभी महत्वपूर्ण सिग्नल पथों के लिए कई रिडंडेंसी प्रदान करती है, जो सुरक्षा और अधिकतम उपलब्धता की गारंटी देती है।

प्रत्येक TMR डिजिटल आउटपुट मॉड्यूल में एक वोल्टेज-लूपबैक सर्किट होता है जो लोड की उपस्थिति से स्वतंत्र रूप से प्रत्येक आउटपुट स्विच के संचालन को सत्यापित करता है और यह निर्धारित करता है कि गुप्त दोष मौजूद हैं या नहीं। आउटपुट पॉइंट की कमांडेड स्थिति से मेल खाने के लिए पता लगाए गए फील्ड वोल्टेज की विफलता LOAD/FUSE अलार्म इंडिकेटर को सक्रिय करती है।

इसके अतिरिक्त, एक TMR डिजिटल आउटपुट मॉड्यूल के प्रत्येक चैनल और सर्किट पर चल रहे डायग्नोस्टिक्स किए जाते हैं। किसी भी पर किसी भी डायग्नोस्टिक की विफलता
चैनल फॉल्ट इंडिकेटर को सक्रिय करता है, जो बदले में चेसिस अलार्म सिग्नल को सक्रिय करता है। फॉल्ट इंडिकेटर केवल एक चैनल फॉल्ट को इंगित करता है, न कि एक
मॉड्यूल विफलता। मॉड्यूल एक ही दोष की उपस्थिति में ठीक से काम करने की गारंटी है और कुछ प्रकार के कई दोषों के साथ ठीक से काम करना जारी रख सकता है।
