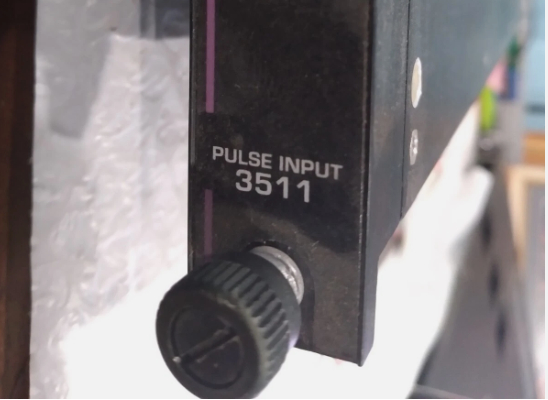

3511 Invensys Triconex पल्स इनपुट मॉड्यूल

3511 इनवेन्सिस ट्राइकोनेक्स पल्स इनपुट मॉड्यूल

उत्पाद विवरण:

विवरण:

3511 पल्स इनपुट (पीआई) मॉड्यूल आठ बहुत संवेदनशील, उच्च-आवृत्ति इनपुट प्रदान करता है। यह घूर्णन उपकरण जैसे टर्बाइन या कंप्रेसर पर आम गैर-प्रवर्धित चुंबकीय गति सेंसर के साथ उपयोग के लिए अनुकूलित है। मॉड्यूल चुंबकीय ट्रांसड्यूसर इनपुट उपकरणों से वोल्टेज संक्रमण को महसूस करता है, उन्हें समय की एक चयनित विंडो (दर माप) के दौरान जमा करता है।

परिणामी गणना का उपयोग एक आवृत्ति या आरपीएम उत्पन्न करने के लिए किया जाता है जो मुख्य प्रोसेसर को प्रेषित होता है। पल्स गणना को 1 माइक्रोसेकंड रिज़ॉल्यूशन तक मापा जाता है। पीआई मॉड्यूल में तीन अलग-अलग इनपुट चैनल शामिल हैं। प्रत्येक इनपुट चैनल स्वतंत्र रूप से मॉड्यूल में इनपुट किए गए सभी डेटा को संसाधित करता है और डेटा को मुख्य प्रोसेसर को पास करता है, जो उच्चतम अखंडता सुनिश्चित करने के लिए डेटा पर वोट करते हैं।

प्रत्येक मॉड्यूल प्रत्येक चैनल पर पूरी चल रही डायग्नोस्टिक्स प्रदान करता है। किसी भी चैनल पर किसी भी डायग्नोस्टिक की विफलता फॉल्ट इंडिकेटर को सक्रिय करती है,
जो बदले में चेसिस अलार्म सिग्नल को सक्रिय करता है। फॉल्ट इंडिकेटर केवल एक चैनल फॉल्ट को इंगित करता है, मॉड्यूल की विफलता नहीं। मॉड्यूल एक ही फॉल्ट की उपस्थिति में ठीक से संचालित होने की गारंटी है और कुछ प्रकार के कई फॉल्ट के साथ ठीक से संचालित होना जारी रख सकता है।

पल्स इनपुट मॉड्यूल हॉटस्पेयर मॉड्यूल का समर्थन करता है।

इनपुट विशेषताएँ (एसी युग्मित, संतुलित अंतर)
अपडेट दर 25 एमएस, विशिष्ट
इम्पीडेंस (लोड) > 8 किलोवाट, 20 किलोवाट विशिष्ट
कॉमन मोड रेंज -100 वीडीसी से +100 वीडीसी पीक-टू-पीक
सामान्य मोड रेंज 1.5 वी से 200 वी पीक-टू-पीक
ओवररेंज सुरक्षा ±150 वीडीसी, निरंतर
हिस्टैरिसीस 150 मिलीवोल्ट, विशिष्ट
वेव शेप साइन, स्क्वायर, पल्स, आदि।
ड्यूटी साइकिल 10% से 90%
आवृत्ति 20 हर्ट्ज से 20,000 हर्ट्ज
वर्तमान रेंज 0-20 एमए (250-ओम शंट)
