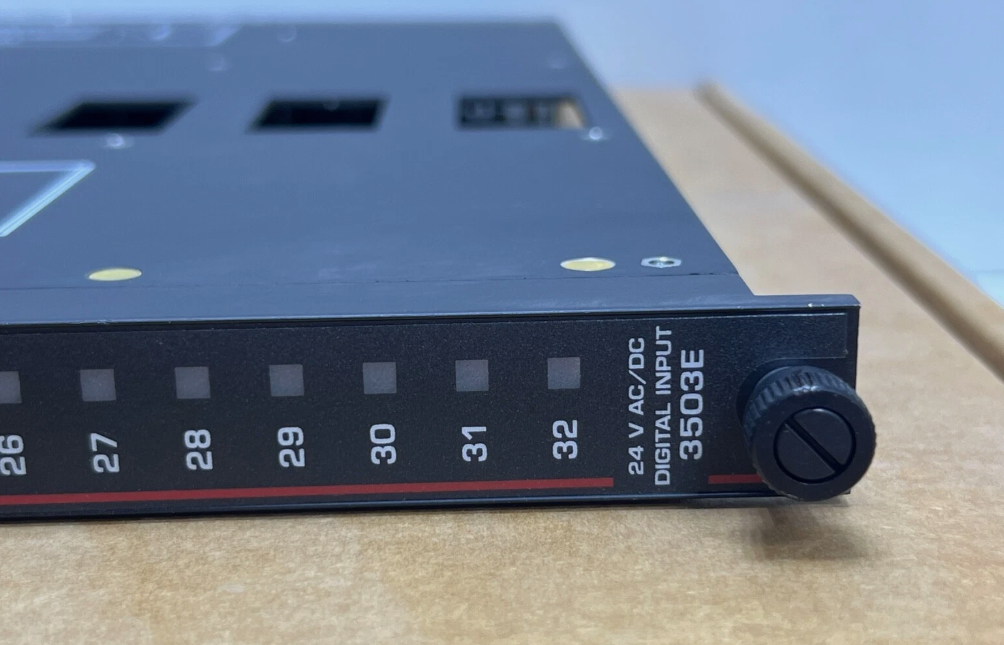

3503E Invensys Triconex डिजिटल इनपुट मॉड्यूल

3503E Invensys Triconex डिजिटल इनपुट मॉड्यूल

उत्पाद विवरण:

विवरण:

प्रत्येक TMR डिजिटल इनपुट (DI) मॉड्यूल में तीन अलग-अलग इनपुट चैनल होते हैं जो मॉड्यूल में इनपुट किए गए सभी डेटा को स्वतंत्र रूप से संसाधित करते हैं। प्रत्येक चैनल पर एक माइक्रोप्रोसेसर प्रत्येक इनपुट पॉइंट को स्कैन करता है, डेटा संकलित करता है, और मांग पर इसे मुख्य प्रोसेसर को प्रेषित करता है। फिर उच्चतम अखंडता सुनिश्चित करने के लिए प्रसंस्करण से ठीक पहले इनपुट डेटा को मुख्य प्रोसेसर पर वोट दिया जाता है। सभी महत्वपूर्ण सिग्नल पथ 100 प्रतिशत तिगुने होते हैं ताकि सुरक्षा और अधिकतम उपलब्धता की गारंटी दी जा सके।

प्रत्येक चैनल स्वतंत्र रूप से संकेतों को संसाधित करता है और फील्ड और ट्राइकॉन के बीच ऑप्टिकल अलगाव प्रदान करता है।

सभी TMR डिजिटल इनपुट मॉड्यूल प्रत्येक चैनल के लिए पूर्ण, चल रहे निदान को बनाए रखते हैं। किसी भी चैनल पर किसी भी निदान की विफलता मॉड्यूल फॉल्ट इंडिकेटर को सक्रिय करती है जो बदले में चेसिस अलार्म सिग्नल को सक्रिय करता है। मॉड्यूल फॉल्ट इंडिकेटर मॉड्यूल विफलता नहीं, बल्कि चैनल फॉल्ट की ओर इशारा करता है।

मॉड्यूल एक ही फॉल्ट की उपस्थिति में ठीक से काम करने की गारंटी है और कुछ प्रकार के कई फॉल्ट के साथ ठीक से काम करना जारी रख सकता है। मॉडल 3505E स्टक-ऑन स्थितियों का पता लगाने के लिए स्व-परीक्षण कर सकते हैं जहां सर्किट्री यह नहीं बता सकती है कि कोई बिंदु ऑफ स्थिति में चला गया है या नहीं। चूंकि
अधिकांश सुरक्षा प्रणालियाँ डी-एनर्जाइज-टू-ट्रिप क्षमता के साथ स्थापित हैं, इसलिए ऑफ पॉइंट्स का पता लगाने की क्षमता एक महत्वपूर्ण विशेषता है। स्टक-ऑन के लिए परीक्षण करने के लिए
इनपुट, इनपुट सर्किट्री के भीतर एक स्विच बंद कर दिया जाता है ताकि ऑप्टिकल अलगाव सर्किट्री द्वारा शून्य इनपुट (ऑफ) पढ़ा जा सके। परीक्षण चलने के दौरान अंतिम डेटा रीडिंग I/O संचार प्रोसेसर में फ्रीज हो जाती है।

सभी TMR डिजिटल इनपुट मॉड्यूल हॉट-स्पेयर क्षमता का समर्थन करते हैं, और ट्राइकॉन बैकप्लेन के लिए केबल इंटरफेस के साथ एक अलग बाहरी टर्मिनेशन पैनल (ETP) की आवश्यकता होती है। प्रत्येक मॉड्यूल को एक कॉन्फ़िगर किए गए चेसिस में अनुचित स्थापना को रोकने के लिए यांत्रिक रूप से कुंजीबद्ध किया जाता है।
