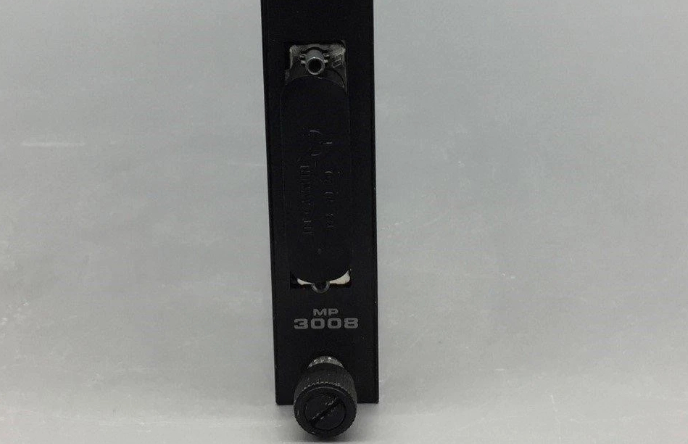

3008 Invensys TRICONEX मुख्य प्रोसेसर Tricon सिस्टम के लिए

3008 इनवेन्सिस ट्राइकोनेक्स मुख्य प्रोसेसर

उत्पाद विवरण:

विवरण:

मॉडल 3008 मुख्य प्रोसेसर ट्राइकॉन v9.6 और बाद के सिस्टम के लिए उपलब्ध हैं।
विस्तृत विशिष्टताओं के लिए, देखें
के लिए योजना और स्थापना गाइड
ट्राइकॉन सिस्टम।
प्रत्येक ट्राइकॉन सिस्टम के मुख्य चेसिस में
तीन एमपी स्थापित किए जाने चाहिए।
प्रत्येक एमपी स्वतंत्र रूप से संचार करता है
अपने I/O सबसिस्टम के साथ और निष्पादित करता है
उपयोगकर्ता द्वारा लिखित नियंत्रण कार्यक्रम।
घटनाओं का क्रम (एसओई)
और समय सिंक्रनाइज़ेशन
प्रत्येक स्कैन के दौरान, एमपी निरीक्षण करते हैं
राज्यों के लिए नामित असतत चर
परिवर्तन जिन्हें घटनाएँ कहा जाता है। जब एक
घटना होती है, तो एमपी वर्तमान को सहेजते हैं
चर स्थिति और समय स्टैम्प
एसओई ब्लॉक के बफर में।
यदि कई ट्राइकॉन सिस्टम हैं
एनसीएम के माध्यम से जुड़े हुए हैं, समय
सिंक्रनाइज़ेशन क्षमता एक सुनिश्चित करती है
प्रभावी एसओई के लिए सुसंगत समय आधार
समय-स्टैम्पिंग।
निदान
विस्तृत निदान मान्य करते हैं
प्रत्येक एमपी, आई/ओ मॉड्यूल का स्वास्थ्य और
संचार चैनल। क्षणिक
त्रुटियों को हार्डवेयर द्वारा रिकॉर्ड और मुखौटा किया जाता है
बहुमत-मतदान सर्किट।
लगातार त्रुटियों का निदान किया जाता है और
गलत मॉड्यूल को हॉट-रिप्लेस किया जाता है।
एमपी निदान इन कार्यों को करते हैं:
• फिक्स्ड-प्रोग्राम मेमोरी और सत्यापित करें
स्टैटिक रैम
• सभी बुनियादी प्रोसेसर और फ्लोटिंग-पॉइंट निर्देशों और ऑपरेटिंग का परीक्षण करें
मोड
• के माध्यम से उपयोगकर्ता मेमोरी को मान्य करें
ट्राइबस हार्डवेयर-वोटिंग सर्किटरी
• साझा मेमोरी इंटरफ़ेस को सत्यापित करें
प्रत्येक I/O संचार के साथ
प्रोसेसर और चैनल
• हैंडशेक और इंटरप्ट को सत्यापित करें
सीपीयू, प्रत्येक आई/ओ के बीच संकेत
संचार प्रोसेसर और
चैनल
• प्रत्येक I/O संचार की जाँच करें
प्रोसेसर और चैनल
माइक्रोप्रोसेसर, रोम, साझा
मेमोरी एक्सेस और आरएस485 ट्रांससीवर का लूपबैक
• ट्राइक्लॉक और ट्राइबस को सत्यापित करें
इंटरफेस
