3636T Triconex रिले आउटपुट मॉड्यूल आरओ डीसीएस सिस्टम के लिए

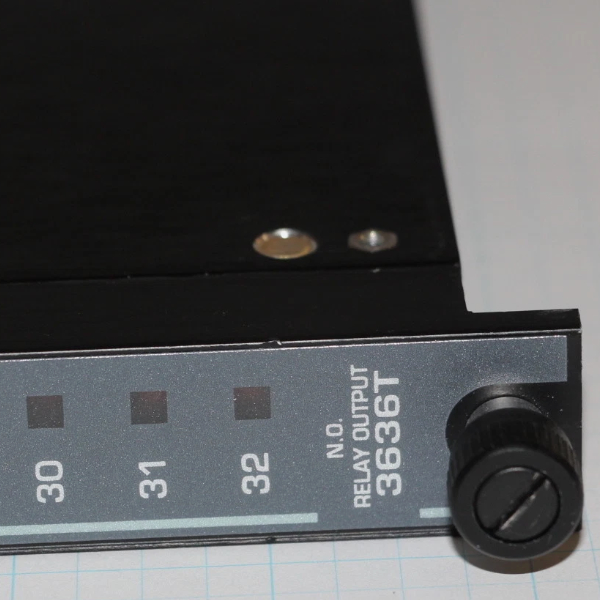

3636T Invensys Triconex रिले आउटपुट (RO) मॉड्यूल

उत्पाद का विवरणः

विवरण:

मॉडल 3636T रिले आउटपुट (आरओ) मॉड्यूल एक गैर-ट्रिप्लीकेट मॉड्यूल है जो गैर-महत्वपूर्ण बिंदुओं पर उपयोग के लिए है जो ′′high-side′′ ठोस-राज्य आउटपुट स्विच के साथ संगत नहीं हैं।एक उदाहरण घोषणाकार पैनलों के साथ इंटरफेस हैरिले आउटपुट मॉड्यूल तीनों चैनलों में से प्रत्येक पर मुख्य प्रोसेसर से आउटपुट सिग्नल प्राप्त करता है।

इसके बाद संकेतों के तीन सेटों का मतदान किया जाता है, और मतदान किए गए डेटा का उपयोग 32 व्यक्तिगत रिले को चलाने के लिए किया जाता है।

प्रत्येक आउटपुट में एक लूपबैक सर्किट होता है जो प्रत्येक रिले स्विच के संचालन को भार की उपस्थिति से स्वतंत्र रूप से सत्यापित करता है, जबकि निरंतर निदान मॉड्यूल की परिचालन स्थिति का परीक्षण करता है।किसी भी निदान की विफलता दोष संकेतक सक्रिय करता है, जो बदले में चेसिस अलार्म को सक्रिय करता है।

रिले आउटपुट मॉड्यूल सामान्य रूप से खुले (NO) संपर्कों के साथ आता है। यह गर्म-स्पेयर मॉड्यूल का समर्थन करता है और एक अलग बाहरी समापन की आवश्यकता होती है
पैनल (ईटीपी) के साथ एक केबल इंटरफेस Tricon backplane के लिए।
