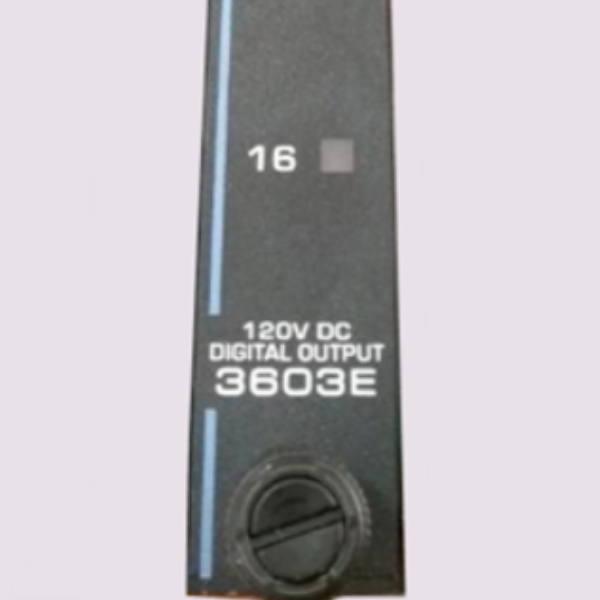

3603E Triconex डिजिटल आउटपुट मॉड्यूल TMR आर्किटेक्चर

3603E Invensys Triconex डिजिटल आउटपुट मॉड्यूल

उत्पाद का विवरणः

विवरण:

एक टीएमआर डिजिटल आउटपुट (डीओ) मॉड्यूल तीन चैनलों में से प्रत्येक पर मुख्य प्रोसेसर से आउटपुट संकेत प्राप्त करता है।

तीन संकेतों का प्रत्येक सेट तब मॉड्यूल पर विशेष चौगुना आउटपुट सर्किट द्वारा मतदान किया जाता है। सर्किट एक मतदान आउटपुट सिग्नल का उत्पादन करता है और इसे फील्ड टर्मिनल में पारित करता है।चौगुनी मतदाता सर्किट सभी महत्वपूर्ण संकेत पथों के लिए कई बार अतिरेक प्रदान करता है, सुरक्षा और अधिकतम उपलब्धता की गारंटी देता है।

प्रत्येक टीएमआर डिजिटल आउटपुट मॉड्यूल में एक वोल्टेज-लूपबैक सर्किट होता है जो प्रत्येक आउटपुट स्विच के संचालन को भार की उपस्थिति से स्वतंत्र रूप से सत्यापित करता है और यह निर्धारित करता है कि क्या गुप्त दोष मौजूद हैं।आउटपुट बिंदु के आदेशित स्थिति से मेल खाने के लिए पता लगाया क्षेत्र वोल्टेज की विफलता लोड/फ्यूज अलार्म संकेतक सक्रिय करता है.

इसके अतिरिक्त, टीएमआर डिजिटल आउटपुट मॉड्यूल के प्रत्येक चैनल और सर्किट पर निरंतर निदान किया जाता है।

किसी भी चैनल पर किसी भी निदान की विफलता दोष सूचक को सक्रिय करती है, जो बदले में चेसिस अलार्म सिग्नल को सक्रिय करती है। दोष सूचक केवल चैनल दोष को इंगित करता है, मॉड्यूल विफलता नहीं।मॉड्यूल एक ही दोष की उपस्थिति में ठीक से काम करने के लिए गारंटी है और जारी रख सकते हैं
कुछ प्रकार के कई दोषों के साथ ठीक से काम करते हैं।
