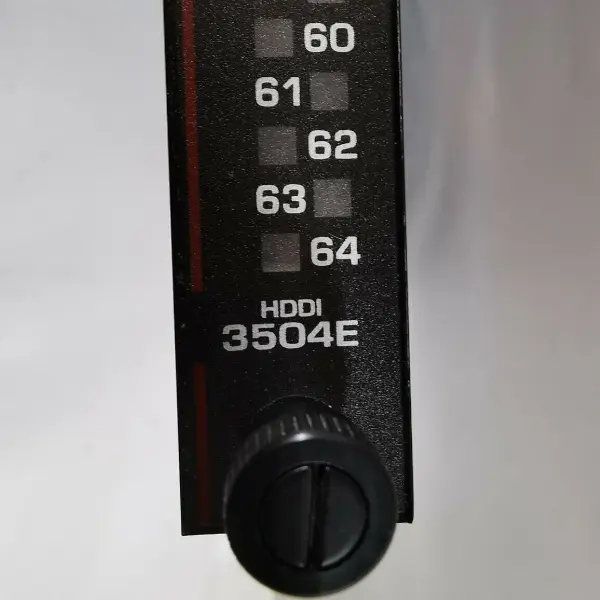

3504E ट्राइकोनेक्स हाई डेंसिटी डिजिटल इनपुट मॉड्यूल

3504E Invensys Triconex उच्च घनत्व डिजिटल इनपुट मॉड्यूल

उत्पाद का विवरणः

विवरण:

प्रत्येक 64-बिंदु डिजिटल इनपुट (डीआई) मॉड्यूल में तीन अलग-अलग चैनल होते हैं जो स्वतंत्र रूप से मॉड्यूल में सभी डेटा इनपुट को संसाधित करते हैं। प्रत्येक चैनल पर एक माइक्रोप्रोसेसर प्रत्येक इनपुट बिंदु को स्कैन करता है,डेटा को संकलित करता है और मांग पर मुख्य प्रोसेसर को प्रेषित करता हैइसके बाद इनपुट डेटा को प्रोसेसिंग से पहले ही मुख्य प्रोसेसर पर वोट किया जाता है ताकि उच्चतम अखंडता सुनिश्चित हो सके।

सभी डिजिटल इनपुट मॉड्यूल प्रत्येक चैनल के लिए पूर्ण, चल रहे निदान को बनाए रखते हैं। किसी भी चैनल पर विफलता दोष संकेतक को सक्रिय करती है जो बदले में चेसिस अलार्म को सक्रिय करती है।एक टीएमआर मॉड्यूल एक एकल दोष की उपस्थिति में ठीक से काम करने की गारंटी है और कुछ प्रकार के कई दोषों के साथ ठीक से काम कर सकता है.

सभी डिजिटल इनपुट मॉड्यूल हॉटस्पैयर मॉड्यूल का समर्थन करते हैं और एक अलग बाहरी टर्मिनेशन पैनल (ईटीपी) की आवश्यकता होती है जिसमें ट्राइकॉन बैकप्लेन के लिए केबल इंटरफ़ेस होता है।प्रत्येक मॉड्यूल एक चेसिस में अनुचित स्थापना को रोकने के लिए यांत्रिक रूप से कुंजी है.

मॉडल 3504E उच्च घनत्व डिजिटल इनपुट मॉड्यूल लगातार विपरीत स्थिति में संक्रमण का पता लगाने के लिए Tricon की क्षमता सत्यापित करता है। इस TMR मॉड्यूल पर,सभी महत्वपूर्ण सिग्नल पथों को 100% सुरक्षित और अधिकतम उपलब्धता के लिए तीन गुना किया गया हैप्रत्येक चैनल क्षेत्र और ट्राइकॉन के बीच स्वतंत्र रूप से संकेतों को नियंत्रित करता है।
