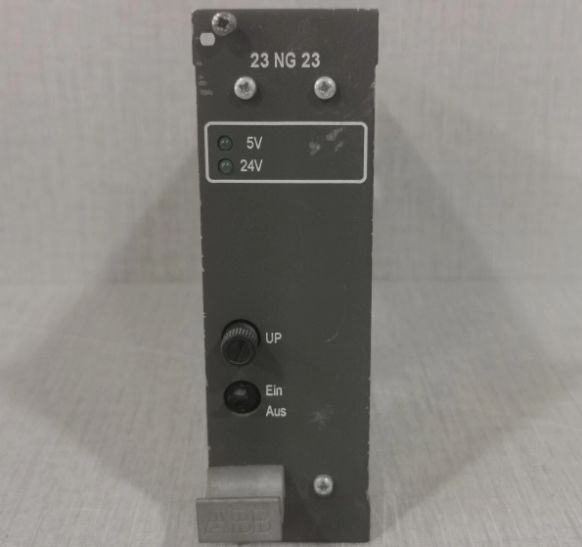

23NG23 1K61005400R5001 ABB पावर सप्लाई मॉड्यूल

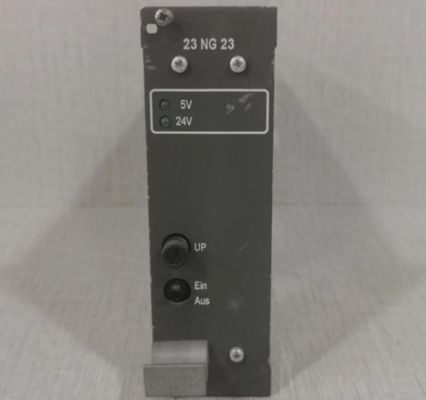

23NG23 1K61005400R5001 ABB पावर सप्लाई मॉड्यूल

उत्पाद विवरण:

विवरण:

23NG23 पावर सप्लाई RTU232 सब्रैक को +5 V DC (U1) और +24 V DC (U2) प्रदान करता है। केवल एक संस्करण (रुब्रिक) की आवश्यकता है।

प्रसंस्करण कार्य:

23NG23 बोर्ड प्रत्येक RTU232 सब्रैक में एक निश्चित स्थिति, विशेष रूप से स्लॉट 1 और स्लॉट 5 पर कब्जा करता है।

सहायक प्रक्रिया वोल्टेज आउटपुट UP(F2) का उपयोग RTU232 सिस्टम के भीतर नहीं किया जाता है और सब्रैक में वायर्ड नहीं है।

मुख्य परिचालन नोट्स:

प्राथमिक फ्यूज पावर सप्लाई के दाईं ओर स्थित है।

आउटपुट वोल्टेज विफल होने पर हरा एलईडी बुझ जाता है।

पावर इंटररप्शन को रोकने के लिए केवल समान पावर सप्लाई यूनिट को बदला जा सकता है।

पावर फ्रंट पैनल पर ON-OFF स्विच (S1) के माध्यम से स्विच की जाती है।

पावर आउटपुट विनिर्देश:

कुल आउटपुट पावर: ≈41.8 W, इस प्रकार वितरित:

+5 V पर 5000 mA = 25 W

+24 V पर 700 mA = 16.8 W

► सब्रैक कॉन्फ़िगरेशन के लिए कुल लोड की गणना करने के लिए तालिका 1 का उपयोग करें।

महत्वपूर्ण लोड आवश्यकता:

+5 V DC पर न्यूनतम 232 mA बेस लोड निर्दिष्ट तकनीकी डेटा रेंज के भीतर 24 V DC को विनियमित करने के लिए आवश्यक है।

जब +5 V DC सर्किट से कोई लोड या अपर्याप्त लोड नहीं खींचा जाता है, तो 24 V DC बिना किसी चेतावनी के परिभाषित सहिष्णुता सीमा से नीचे गिर जाएगा।
