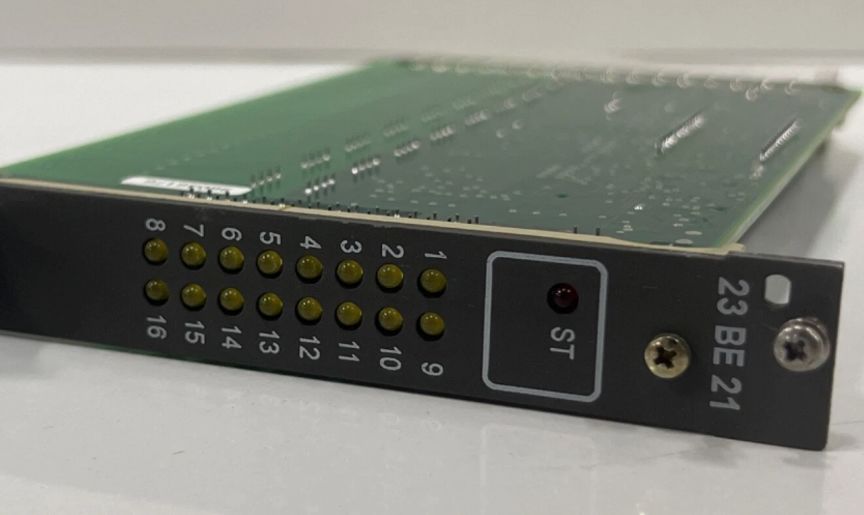

23BE21 1KGT004900R5012 एबीबी द्विआधारी इनपुट बोर्ड

23BE21 1KGT004900R5012 एबीबी द्विआधारी इनपुट बोर्ड

उत्पाद का विवरणः

विवरण:

द्विआधारी इनपुट मॉड्यूल 23BE21 16 विद्युत रूप से अलग इनपुट प्रदान करता है, जिसमें 16 द्विआधारी प्रक्रिया संकेत तक हो सकते हैं। इनपुट स्कैनिंग और प्रसंस्करण में 1 मिलीसेकंड का उच्च समय संकल्प होता है।

इनपुट सिग्नल को कॉन्फ़िगरेशन नियमों के अनुसार प्रसंस्करण कार्यों को सौंपा जा सकता है।

मॉड्यूल 24 से 60 वी डीसी के प्रसंस्करण वोल्टेज की अनुमति देता है। सभी इनपुट में एलईडी सिग्नल संकेत होता है। मॉड्यूल में प्रत्येक 8 इनपुट के लिए एक सामान्य रिटर्न सर्किट होता है।

23BE23 मॉड्यूल निम्नलिखित सिग्नल प्रकारों या उनके संयोजनों को संसाधित कर सकता हैः

16 समय-स्टैम्प्ड सिंगल-पॉइंट सूचना (एसपीआई) संकेत

8 समय-स्टैम्प्ड डबल-पॉइंट सूचना (डीपीआई) संकेत

2 8-बिट डिजिटल मापा गया मान (DMI8)

1 16-बिट डिजिटल मापा मूल्य (DMI16)

16 एकीकृत कुल (अधिकतम 120 हर्ट्ज) (ITI)

2 8-बिट चरण स्थिति सूचना (STI) संकेत

2 8-बिट स्ट्रिंग इनपुट (BSI8)

1 16-बिट बिट स्ट्रिंग इनपुट (BSI16)

या इन संकेत प्रकारों के संयोजन

मॉड्यूल पर माइक्रोकंट्रोलर पैरामीटर प्रसंस्करण कार्यों के लिए सभी समय-महत्वपूर्ण कार्यों को संभालता है। इसके अतिरिक्त, यह आरटीयू आई/ओ बस के साथ बातचीत करता है।

सभी विन्यास डेटा और प्रसंस्करण मापदंडों को आरटीयू आई/ओ बस के माध्यम से संचार इकाई द्वारा लोड किया जाता है।
