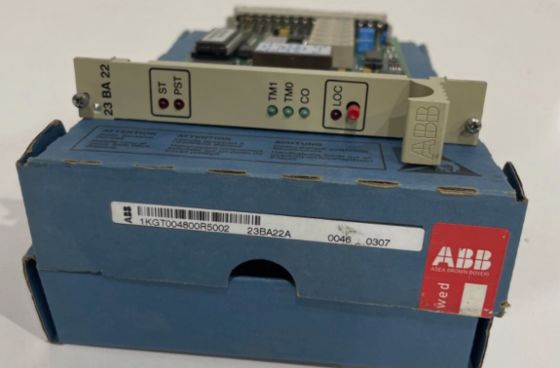

23BA22 1KGT004800R5002 ABB कमांड आउटपुट मॉनिटरिंग बोर्ड

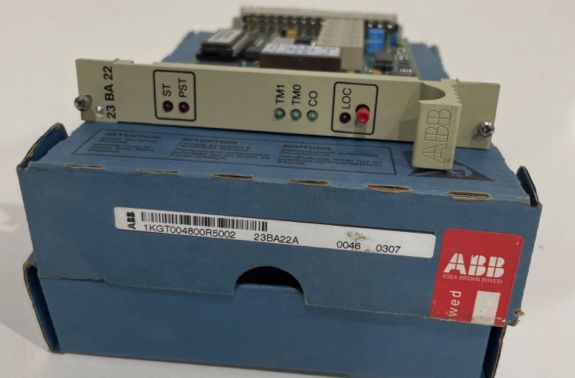

23BA22 1KGT004800R5002 एबीबी कमांड आउटपुट निगरानी बोर्ड

उत्पाद का विवरणः

विवरण:

संचार इकाई और आउटपुट बोर्ड मॉड्यूल को ऑब्जेक्ट कमांड प्राप्त करने और सफलतापूर्वक सत्यापित करने के बाद, अंतिम कमांड जारी करने से पहले निम्नलिखित चरण निष्पादित किए जाते हैं:

• कमांड आउटपुट मॉनिटरिंग बोर्ड 23BA22 पर (1-out-of-n) चेक सक्रिय है।

• स्विचिंग आउटपुट सर्किट में डाले गए प्लग-इन रिले के प्रतिरोध को मापा जाता है और पैरामीटरित ऊपरी और निचली सीमाओं के साथ तुलना की जाती है।

यदि प्रतिरोध सीमाओं के भीतर आता है, तो चयनित डिवाइस के लिए ऑब्जेक्ट कमांड आउटपुट को बाइनरी आउटपुट बोर्ड 23BA20 के माध्यम से सक्रिय किया जाता है।

• कमांड आउटपुट पल्स टाइमर को पल्स की अवधि की निगरानी के लिए चालू किया जाता है, प्रतिक्रिया संकेत के आधार पर कमांड आउटपुट को निष्क्रिय कर देता है या जब 23BA22 पर पल्स का समय समाप्त हो जाता है।

• यदि सत्यापन के दौरान परीक्षण की शर्तें पूरी नहीं होती हैं तो आदेश रद्द कर दिया जाता है।

मानक अनुप्रयोगों में, एक कमांड आउटपुट मॉनिटरिंग बोर्ड 23BA22 प्रति आरटीयू स्टेशन (1-इन-एन) सत्यापन के लिए पर्याप्त है।

अलग-अलग प्रतिरोध मानों के साथ प्लग-इन रिले डालने पर दो स्वतंत्र चेक सर्किट बोर्ड 23BA22 द्वारा संचालित किए जा सकते हैं यदि सहायक परीक्षण वोल्टेज को अलग-अलग पृथक वोल्टेज स्रोतों से आपूर्ति की जाती है.
