| Place of Origin: | Sweden |
| ब्रांड नाम: | ABB |
| प्रमाणन: | COC |
| Model Number: | DSDO 115 |
| Minimum Order Quantity: | 1 Piece |
|---|---|
| मूल्य: | inquiry |
| Packaging Details: | original |
| Delivery Time: | 5-8 work days |
| Payment Terms: | T/T |
| Supply Ability: | 10 Piece per a day |
| Name: | ABB DSDO 115 57160001-NF Digital Output Board | Model: | DSDO 115 |
|---|---|---|---|
| Package: | STANDARD | Warranty: | 12 months |
| Gross Weight: | 0.4kg | Packing Size: | 32.4*22.5*2.2 cm |
| Lead time: | 1~3 Days | Quality: | 100%Brand |
| Product name: | Digital Output Board | Stock: | Available |

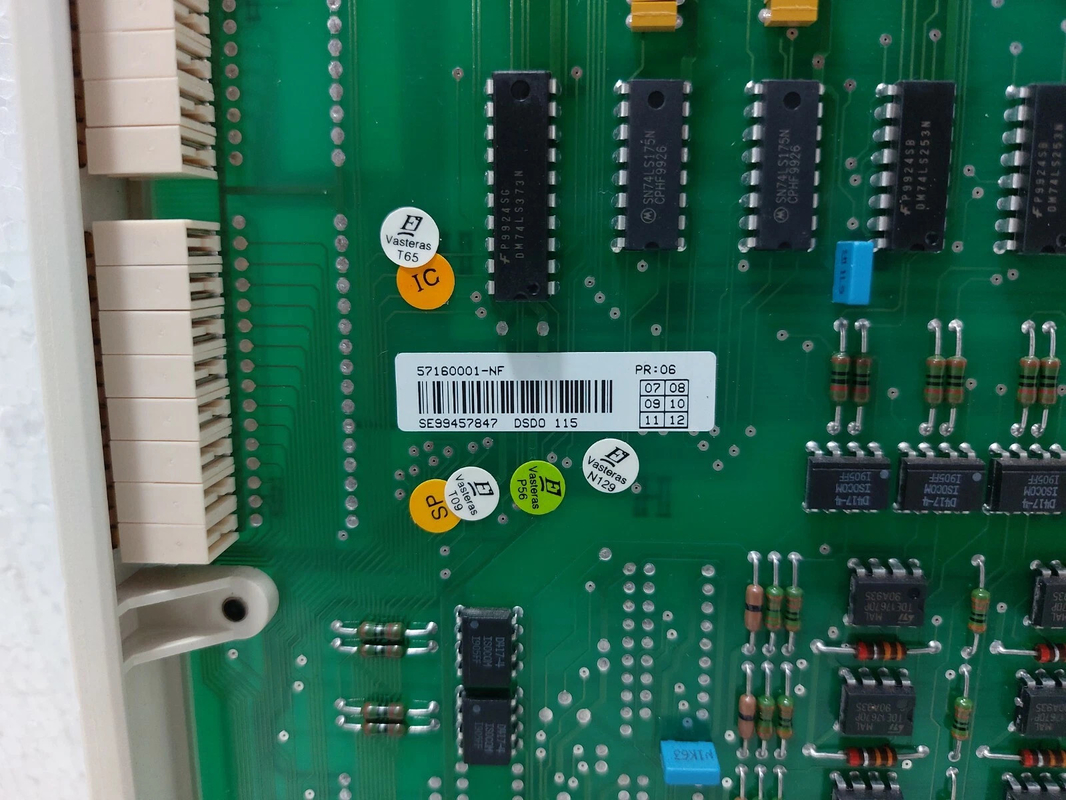

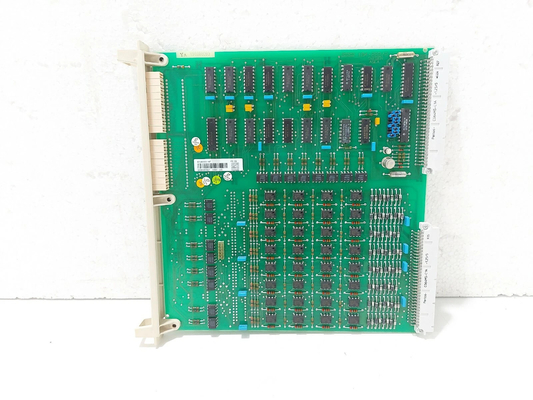

ABB DSDO 115 57160001-NF डिजिटल आउटपुट बोर्ड
उत्पाद विवरण:
| ब्रांड का नाम | ABB |
| मॉडल | DSDO 115 |
| उत्पाद आईडी | 57160001-NF |
| कैटलॉग | ABB Advant OCS |
| उत्पत्ति | स्वीडन (SE) |
| आयाम | 32.4*22.5*2.2 सेमी |
| वज़न | 0.4 किग्रा |
| एचएस कोड | 8537101190 |
| भुगतान | टी/टी |
| बिक्री मूल्य | $1000 |
| वारंटी | 12 महीने |
| लीड टाइम | 3-5 कार्य दिवस |
अतिरिक्त जानकारी:
| बोर्ड का प्रकार | विवरण | कनेक्शन यूनिट | केबल |
| DSDO 115 | 32 चैनल, 24 V d.c. | 4 x DSTD 108 / DSTD 108L(1) ये कनेक्शन यूनिट प्रत्येक में 8 रिले आउटपुट प्रदान करते हैं, 24 - 250 V a.c./ d.c. अधिकतम 3 A | DSTK 226L3 |
| DSDO 115 | 32 चैनल, 24 V d.c. | नीचे दिए गए वेरिएंट DSDI 110A और DSDO 115 से ऑब्जेक्ट ओरिएंटेड कनेक्शन प्रदान करते हैं, विभिन्न रेटेड इनपुट वोल्टेज: 24 V d.c. DSTD 145 120 V a.c. DSTD 147 230 V a.c. DSTD 148 इन कनेक्शन यूनिट में प्रत्येक में 8 रिले आउटपुट शामिल हैं, 24 - 250 V a.c./ d.c. अधिकतम 3 A। | DSTK 226L5 DSTK 226L5 DSTK 226L5 |
| DSDO 115 | 32 चैनल, 24 V d.c., शॉर्ट-सर्किट संरक्षित, ट्रांजिस्टर आउटपुट, अधिकतम। 150 एमए | DSTD 110A / DSTD 190 | DSTK 221L3 |
विवरण:
S100 I/O इनपुट और आउटपुट बोर्ड का समूह है जो I/O सब्रैक में स्थित है। I/O सब्रैक, S100 I/O के लिए बस एक्सटेंशन का उपयोग करके नियंत्रक सब्रैक के साथ संचार करता है। S100 I/O के लिए सिंगल और रिडंडेंट बस एक्सटेंशन उपलब्ध हैं। रिडंडेंट S100 I/O बस एक्सटेंशन के लिए रिडंडेंट प्रोसेसर मॉड्यूल की आवश्यकता होती है। इलेक्ट्रिकल और ऑप्टिकल बस एक्सटेंशन प्रदान किए जाते हैं। बस एक्सटेंशन की रूपरेखा प्रस्तुति अनुभाग 1.7.7, संचार में या अलग से उल्लिखित दस्तावेज़ में देखें।
इस अनुभाग में जानकारी बोर्ड की विभिन्न श्रेणियों के अनुसार विभाजित है और इसे उपविभाजित किया गया हैमुख्य बिंदु, उपलब्ध बोर्ड के प्रकार और एक सिग्नल ब्लॉक आरेख.
खतरनाक और हार्ट अनुप्रयोगों में उपयोग किए जाने वाले कनेक्शन यूनिट और आंतरिक केबलों के संबंध में, आपको अलग से दस्तावेज़ देखने के लिए कहा जाता है।
डिजिटल इनपुट, मुख्य बिंदु
• सभी डिजिटल इनपुट सिस्टम क्षमता से ऑप्टो-आइसोलेटेड हैं। अलगाव के संबंध में चैनलों का समूहीकरण मौजूद हो सकता है। वास्तविक बोर्ड प्रकार और कनेक्शन यूनिट प्रकार के साथ दी गई जानकारी देखें।
• आप डेटाबेस अपडेट करने का तरीका चुन सकते हैं, या तो इंटरप्ट द्वारा या स्कैनिंग द्वारा। स्कैन चक्र समय आमतौर पर 10 ms से 2 s की सीमा से चुना जाता है।
• कुछ बोर्ड पल्स एक्सटेंशन प्रदान करते हैं, उदाहरण के लिए पुश बटन के तेजी से स्कैनिंग से बचने के लिए।
• इनपुट सिग्नल को विद्युत हस्तक्षेप या बाउंसिंग संपर्कों के प्रभावों को दबाने के लिए इनपुट बोर्ड पर फ़िल्टर किया जाता है। फ़िल्टर समय 5 ms पर तय किया जाता है या चयनित बोर्ड प्रकार के आधार पर कॉन्फ़िगर करने योग्य होता है।
• इंटरप्ट-नियंत्रित स्कैनिंग की पेशकश करने वाले बोर्ड प्रकार समय-टैग किए गए ईवेंट प्राप्त करने के लिए सबसे उपयुक्त हैं।
डेटाशीट लिंक: REP57160001-NF.pdf
