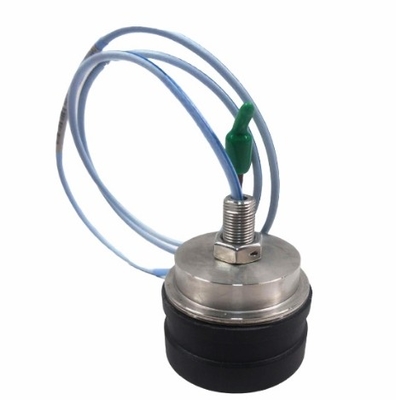

330876-02-10-00-00 बेंटली नेवादा 3300 XL 50 मिमी निकटता ट्रांसड्यूसर प्रणाली

330876-02-10-00-00 बेंटली नेवादा 3300 XL 50 मिमी निकटता ट्रांसड्यूसर प्रणाली

उत्पाद का विवरणः

अतिरिक्त जानकारी:

विवरण:

3300 एक्सएल 50 मिमी ट्रांसड्यूसर सिस्टम में एक अलग 50 मिमी जांच, एक विस्तार केबल और एक 3300 एक्सएल 50 मिमी निकटता सेंसर शामिल है।बड़े व्यास के कॉइल इस प्रणाली को 27 की अधिकतम रैखिक सीमा देता है.9 मिमी (1100 मिमी), हमारी एडीड करंट ट्रांसड्यूसर लाइन की सबसे लंबी रैखिक सीमा। This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

माउंटिंग विधि के चयन के लिए मानदंड उपलब्ध लक्ष्य का आकार, रोटर अक्षीय आंदोलन की अपेक्षित मात्रा और मशीन में मौजूद डीई लक्ष्य का प्रकार हैं।यदि कॉलर की ऊंचाई पर्याप्त है और आवश्यक कुल माप सीमा 27 से कम है.9 मिमी (1.1 इंच) के लिए, रिडंडेंट माप के लिए पसंदीदा विन्यास एक कॉलर के एक ही पक्ष को देखने वाले दो ट्रांसड्यूसर का उपयोग करना है।2 इंच) की कुल रेंज की आवश्यकता होती है, अंतर विस्तार कॉलर या अन्य लक्ष्य सामग्री के विपरीत पक्षों पर पूरक तरीके से ट्रांसड्यूसर स्थापित करें।

3300 एक्सएल 50 मिमी जांच सभी मानक 7200 50 मिमी प्रणालियों (साइड और रियर एग्जिट जांच सहित) को भौतिक रूप से बदलने के लिए तीन केस और थ्रेड कॉन्फ़िगरेशन में आती है।मानक 7200 शैली माउंटिंग ब्रैकेट अभी भी सामान के रूप में उपलब्ध हैंइसके अतिरिक्त, 50 मिमी डीई इंटीग्रल ट्रांसड्यूसर स्लाइडिंग माउंट बेस के लिए जांच को अनुकूलित करने के लिए एक नया ब्रैकेट भी उपलब्ध है।394 V/mm (10 mV/mil) का आउटपुट जो 7200 और 50 mm DE इंटीग्रल सिस्टम के समान है, जो ग्राहकों को मॉनिटर कॉन्फ़िगरेशन में किसी भी बदलाव की आवश्यकता के बिना अपग्रेड करने की अनुमति देता है।और Proximitor Sensor) को 3300 XL 50 मिमी के घटकों से बदलना होगा.

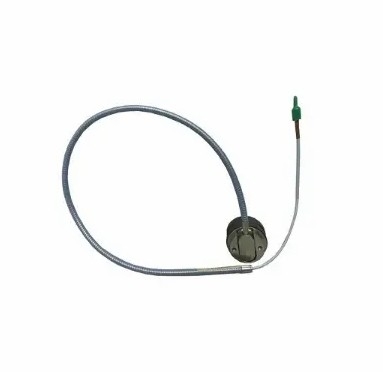

3300 एक्सएल 50 मिमी जांच 1⁄2-20 अंग्रेजी धागे या M14x1.5 मीट्रिक धागे के साथ सीधे आउटपुट केस शैलियों में उपलब्ध है, जिसमें पूर्व-ड्रिल किए गए सुरक्षा तार छेद के साथ एक लॉक नॉट शामिल है।साइड निकास जांच जांच मामले के पीछे दो 1⁄4-20 माउंटिंग छेद है. दोनों सीधे बाहर निकलने और साइड बाहर निकलने जांच के लिए कुल मामले व्यास 1.99 इंच है.

डेटाशीट लिंकः

बेंटली नेवादा 330876-02-10-00-00.pdf
