| उत्पत्ति के प्लेस: | संयुक्त राज्य अमेरिका |
| ब्रांड नाम: | Bently Nevada |
| प्रमाणन: | COC |
| मॉडल संख्या: | 330850-50-05 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD |
| पैकेजिंग विवरण: | मूल |
| प्रसव के समय: | 3-5 कार्यदिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति दिन 10 पीस |
| उत्पाद का ब्रांड: | 330850-50-05 बेंटली नेवादा 3300 XL 25 MM निकटता कंपन सेंसर | उत्पाद मॉडल: | 330850-50-05 |
|---|---|---|---|
| लीड टाइम: | 3-5 कार्यदिवस | स्थिति: | नया |
| वारंटी: | 12 महीने | शिपिंग द्वारा: | डीएचएल, टीएनटी या ईएमएस, फेडेक्स, यूपीएस |
| पैकिंग का आकार: | 16*16*12 सेमी | कुल वजन: | 1 किलो |
| प्रमुखता देना: | 3300 XL निकटता कंपन सेंसर,25 एमएम निकटता कंपन सेंसर,330850-50-05 निकटता कंपन सेंसर |
||

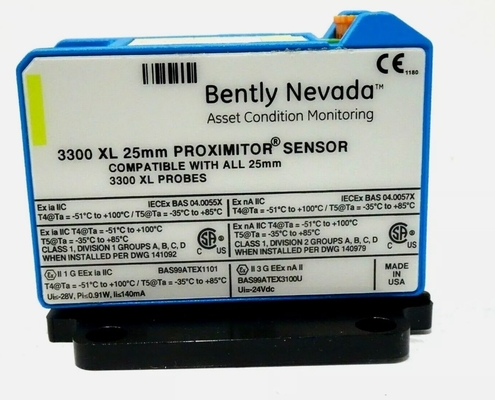

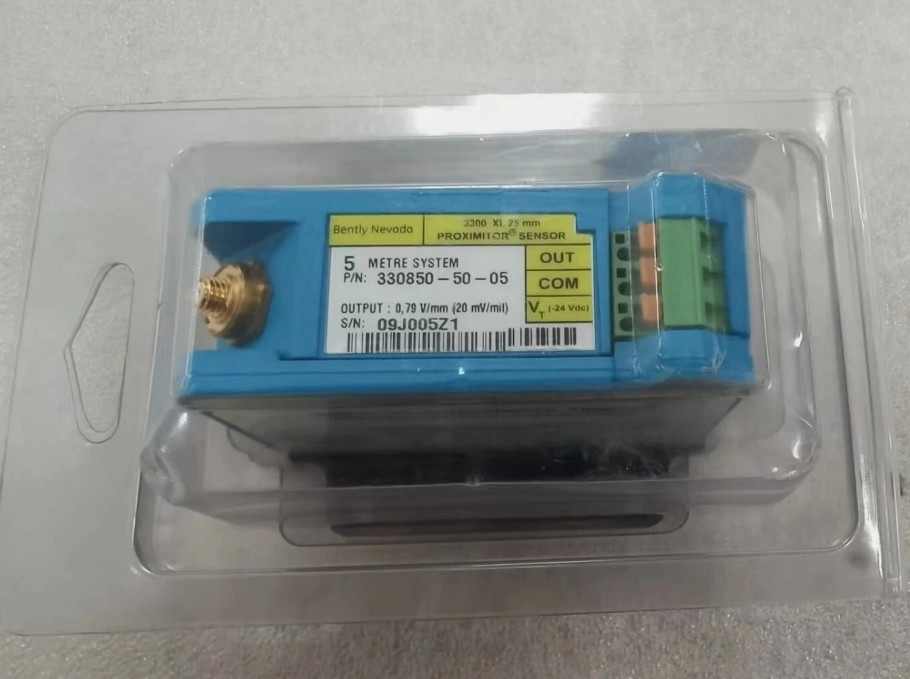

330850-50-05 बेंटली नेवादा 3300 XL 25 MM निकटता कंपन सेंसर
उत्पाद का विवरणः
| ब्रांड नाम | बेंटली नेवादा |
| मॉडल | 330850-50-05 |
| सूची | 3300 XL |
| उत्पत्ति | संयुक्त राज्य अमेरिका |
| आयाम | 16*16*12 सेमी |
| वजन | 1 किलो |
| एचएस कोड | 8537101190 |
| भुगतान | टी/टी |
| बिक्री मूल्य | $500 |
| वारंटी | 12 महीने |
| नेतृत्व समय | 3-5 कार्यदिवस |
अतिरिक्त जानकारी:
| विस्तार केबल क्षमता | 69.9 pF/m (21.3 pF/ft) विशिष्ट |
| फील्ड वायरिंग | 0.2 से 1.5 मिमी2 (16 से 24 AWG) [0.25 से 0.75 मिमी2 (18 से 23 AWG) ferrules के साथ] तीन कंडक्टर से संरक्षित त्रिकोणीय केबल का उपयोग करने की सिफारिश की जाती है। अधिकतम लंबाई 305 मीटर (1,3300 XL निकटता सेंसर और मॉनिटर के बीचउच्च आवृत्तियों पर सिग्नल रोलआउट के लिए आवृत्ति प्रतिक्रिया ग्राफ देखें जब लंबी फील्ड वायरिंग लंबाई का उपयोग किया जाता है। |
| रैखिक सीमा | 12.7 मिमी (500 मिलीलीटर) । रैखिक सीमा लक्ष्य से लगभग 0.63 मिमी (25 मिलीलीटर) से शुरू होती है और 0.63 से 13.33 मिमी (25 से 525 मिलीलीटर) (लगभग 1.5 से 11.5 वीडीसी) तक होती है। |
| औसत पैमाने कारक (ASF) | 0.787 वी/मिमी (20 एमवी/मिल) नाममात्र |
विवरण:
जब तक अन्यथा नहीं कहा गया है, निम्नलिखित विनिर्देश एक 3300 XL 25 मिमी निकटता सेंसर, एक्सटेंशन केबल और 0°C और +45°C (+32°F से +113°F) के बीच 2000 मीटर की अधिकतम ऊंचाई पर जांच के लिए हैं,एक -24 वीडीसी बिजली की आपूर्ति के साथ, एक 10 kΩ भार, एक बेंटली नेवादा द्वारा आपूर्ति की गई एआईएसआई 4140 स्टील लक्ष्य जो 61 मिमी (2.4 इंच) व्यास या उससे अधिक है, और 7.0 मिमी (275 मिली) के जांच अंतर का है।सिस्टम सटीकता और विनिमेयता विनिर्देशों का उपयोग नहीं करते हैं जब एक ट्रांस्ड्यूसर प्रणाली का उपयोग किसी भी लक्ष्य के लिए कैलिब्रेट किया जाता है जो एक बेंटली नेवादा एआईएसआई 4140 स्टील लक्ष्य के अलावा नहीं है.
25 मिमी अंतर विस्तार ट्रांसड्यूसर के लिए एक वैकल्पिक 3300 XL स्लाइडिंग ब्रैकेट का आदेश दिया जा सकता है।इस माउंटिंग ब्रैकेट यह आसान सटीक रूप से ट्रांसड्यूसर प्रणाली सत्यापित करने के लिए बनाता है और आप अपनी रैखिक सीमा भर में ट्रांसड्यूसर प्रणाली स्लाइड करने की अनुमति देकर जांच के अंतराल. स्लाइडिंग ब्रैकेट की आधार प्लेट अंतर विस्तार कॉलर के पास टरबाइन मामले की आंतरिक सतह पर स्थापित है। जांच उपयुक्त जांच एडाप्टर में स्थापित कर रहे हैं,जो स्लाइडिंग गाड़ी से जुड़ा हो. स्लाइडिंग गाड़ी स्लाइड करता है और बोल्ट और सुरक्षा तार के साथ आधार प्लेट के लिए सुरक्षित है. सत्यापित करने और ट्रांसड्यूसर स्थापित करने के लिए,आधार प्लेट के लिए स्लाइडिंग गाड़ी को सुरक्षित बोल्ट ढीला और स्लाइडिंग गाड़ी और जांच स्थानांतरितएक डायल इंडिकेटर वेरिफिकेशन किट सहायक उपकरण स्लाइडिंग गाड़ी की गति को मापकर एक संदर्भ प्रदान करता है।3300 XL स्लाइडिंग ब्रैकेट सुनिश्चित करता है कि ट्रांसड्यूसर प्रणाली के साथ संरेखित और रोटर के लंबवत रहता है मदद करता है.
3300 एक्सएल 25 मिमी जांच सभी मानक 7200 25 मिमी को भौतिक रूप से बदलने के लिए कई प्रकार के मामले विन्यास में आता है,7200 35 मिमी और 25 मिमी डीई इंटीग्रल ट्रांसड्यूसर सिस्टम (साइड और रियर एग्जिट सोन्ड सहित)निकटवर्ती सेंसर का आउटपुट भी 7200 और 25 मिमी डीई इंटीग्रल सिस्टम के समान है।ग्राहकों को मॉनिटर कॉन्फ़िगरेशन में किसी भी बदलाव की आवश्यकता के बिना अपग्रेड करने की अनुमति देनापिछली प्रणालियों से उन्नयन करते समय, प्रत्येक ट्रांसड्यूसर सिस्टम घटक (सोनड, एक्सटेंशन केबल और प्रोक्सिमिटर सेंसर) को 3300 XL 25 मिमी घटकों से बदल दिया जाना चाहिए।
ट्रांसड्यूसर प्रणाली के सही संचालन को स्थापना के दौरान और समय-समय पर स्थापना के बाद, शाफ्ट कॉलर की गति का अनुकरण करने के लिए इसे शारीरिक रूप से स्थानांतरित करके सत्यापित किया जाना चाहिए।इसके लिए एक माउंटिंग ब्रैकेट की आवश्यकता होती है जो ट्रांसड्यूसर सिस्टम को शाफ्ट रोटर और कॉलर के सापेक्ष स्लाइड करने की अनुमति देता है.
डेटाशीट लिंकः
बेंटली नेवादा 330850-50-05.pdf
