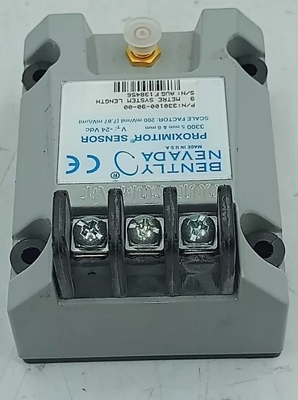

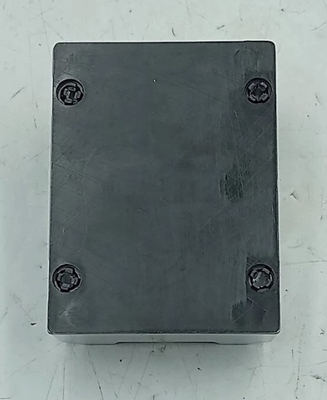

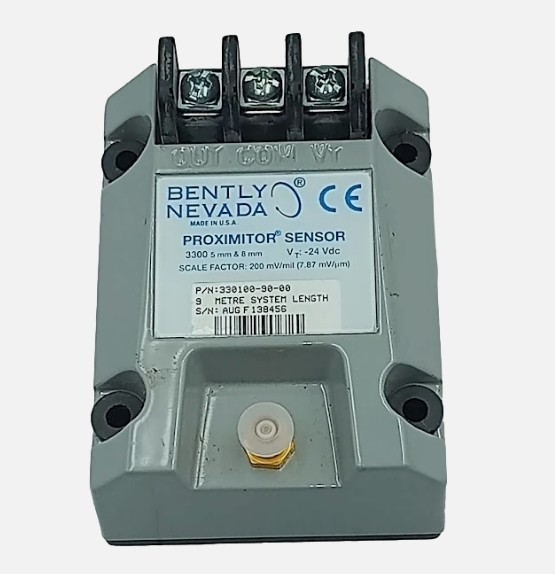

330100-90-00 बेंटली नेवादा 3300 श्रृंखला निकटता सेंसर 24VDC 8 MM

330100-90-00बेंटली नेवादा3300 श्रृंखला निकटता सेंसर 24VDC 8 MM

उत्पाद का विवरणः

अतिरिक्त जानकारी:

विवरण:

3300 एक्सएल एनएसवी निकटता सेंसर में 3300 एक्सएल 8 मिमी निकटता सेंसर में पाए जाने वाले समान विशेषताएं हैं।इसकी पतली डिजाइन उपयोगकर्ता या तो एक उच्च घनत्व DIN-रेल स्थापना या एक अधिक पारंपरिक पैनल माउंट विन्यास में इसे माउंट करने के लिए अनुमति देता हैबेहतर आरएफआई/ईएमआई प्रतिरक्षा 3300 एक्सएल एनएसवी निकटता सेंसर को बिना किसी विशेष माउंटिंग विचार के यूरोपीय सीई चिह्न अनुमोदन प्राप्त करने की अनुमति देती है।यह आरएफआई प्रतिरक्षा भी निकटवर्ती उच्च आवृत्ति रेडियो संकेतों से प्रतिकूल प्रभाव से ट्रांसड्यूसर प्रणाली को रोकता हैप्रोक्सिमिटर सेंसर पर स्प्रिंगलॉक टर्मिनल स्ट्रिप्स को किसी विशेष स्थापना उपकरण की आवश्यकता नहीं होती है और तेज़, अत्यधिक मजबूत फील्ड वायरिंग कनेक्शन की सुविधा होती है।

3300 एनएसवी जांच विभिन्न जांच मामले विन्यास में आता है, जिसमें बख्तरबंद और गैर बख्तरबंद 1/4-28, 3⁄8-24, एम 8 एक्स 1 और एम 10 एक्स 1 जांच धागे शामिल हैं।रिवर्स माउंट 3300 NSv जांच या तो 3⁄8-24 या M10X1 धागे के साथ मानक आता है. ट्रांसड्यूसर प्रणाली के सभी घटकों में पीतल से बने ClickLoc कनेक्टर हैं। ClickLoc कनेक्टर अपने स्थान पर लॉक होते हैं और कनेक्शन को ढीला होने से रोकते हैं।पेटेंट टिपलॉक मोल्डिंग विधि जांच टिप और जांच शरीर के बीच एक मजबूत बंधन प्रदान करता हैबेंटली नेवादा के पेटेंट किए गए केबललॉक डिजाइन 220 एन (50 पाउंड) की खींच शक्ति प्रदान करता है और जांच केबल को जांच के सिर से सुरक्षित रूप से जोड़ता है।कनेक्टर सुरक्षकों के लिए जांच केबल के विस्तार कनेक्शन पर उपयोग करने के लिए सिफारिश की जाती है, साथ ही केबल-टू-प्रोक्सिमिटर सेंसर कनेक्शन पर। कनेक्टर रक्षक अधिकांश तरल पदार्थों को क्लिकलॉक कनेक्टर में प्रवेश करने और विद्युत संकेत को प्रतिकूल रूप से प्रभावित करने से रोकते हैं।

3300 एक्सएल एनएसवी ट्रांसड्यूसर सिस्टम डिजाइन इसे 3300 रैम ट्रांसड्यूसर सिस्टम और 3000-सीरीज या 7000-सीरीज 190 ट्रांसड्यूसर सिस्टम दोनों को बदलने की अनुमति देता है।3300 रैम प्रणाली से 3300 XL NSv प्रणाली में अपग्रेड मौजूदा जांच का उपयोग कर सकते हैं, एक्सटेंशन केबल, और 3300 एक्सएल एनएसवी निकटता सेंसर के साथ निगरानी प्रणाली। 3000 श्रृंखला या 7000 श्रृंखला ट्रांसड्यूसर सिस्टम से उन्नयन जांच, एक्सटेंशन केबल,और एनएसवी घटकों के साथ निकटता सेंसर.

जब तक अन्यथा नहीं कहा गया है, निम्नलिखित विनिर्देश एक 3300 एक्सएल एनएसवी निकटता सेंसर, एक्सटेंशन केबल और 0°C और +45°C (+32°F से +113°F) के बीच 2000 मीटर की अधिकतम ऊंचाई पर जांच के लिए हैं,एक -24 वीडीसी बिजली की आपूर्ति के साथ, एक 10 kΩ भार, एक बेंटली नेवादा द्वारा आपूर्ति की गई एआईएसआई 4140 स्टील लक्ष्य जो 31 मिमी (1.2 इंच) व्यास या उससे अधिक है, और एक जांच अंतर 1.0 मिमी (40 मिली) है।सिस्टम सटीकता और विनिमेयता विनिर्देशों का उपयोग नहीं करते हैं जब एक ट्रांस्ड्यूसर प्रणाली का उपयोग किसी भी लक्ष्य के लिए कैलिब्रेट किया जाता है जो एक बेंटली नेवादा एआईएसआई 4140 स्टील लक्ष्य के अलावा नहीं है.

डेटाशीट लिंकः

बेंटली नेवादा 330100-90-00.pdf
