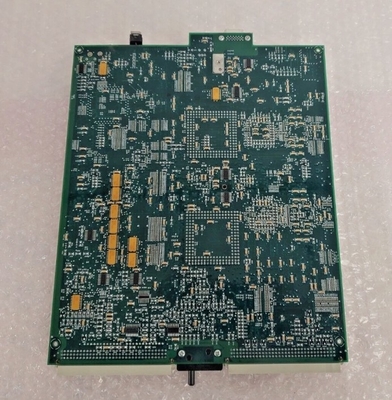

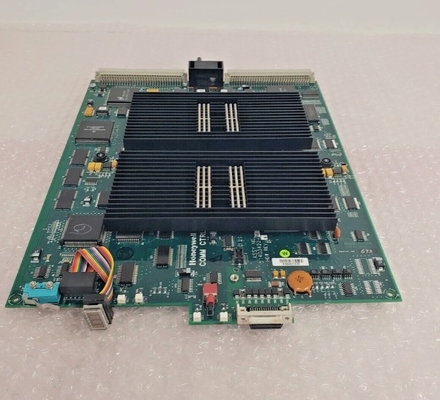

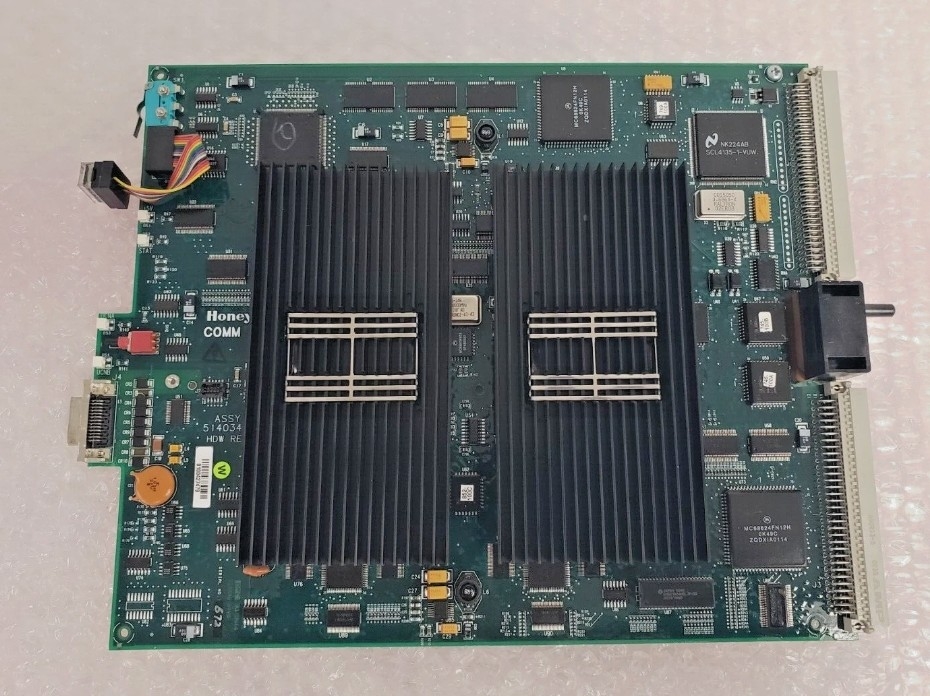

हनीवेल 51403422-150 एचपीएम संचार और नियंत्रण प्रोसेसर मॉड्यूल

हनीवेल 51403422-150 एचपीएम संचार और नियंत्रण प्रोसेसर मॉड्यूल

उत्पाद का विवरणः

अतिरिक्त जानकारी:

विवरण:

एचपीएम संचार और नियंत्रण प्रोसेसर (51403422 - 150) एचपीएम के नेटवर्क संचार कार्यों के लिए जिम्मेदार है। यह नेटवर्क डेटा एक्सेस और समय-स्टैम्पिंग को सक्षम करता है। इसके अतिरिक्त,यह नियंत्रण प्रोसेसर विनियामक निष्पादित कर सकते हैंयूनिवर्सल कंट्रोल नेटवर्क (यूसीएन) एक उच्च गति और उच्च सुरक्षा प्रक्रिया नियंत्रण नेटवर्क है।इसमें टोकन बस एक्सेस कंट्रोल के साथ 5 - मेगाबिट/सेकंड कैरियर बैंड है.

एचपीएमएम इकट्ठा कार्ड फाइल में दो सबसे बाएं स्लॉट पदों में रखा जाता है।एचपीएम यूसीएन इंटरफेस मॉड्यूल पहले स्लॉट में उच्च प्रदर्शन कॉम / नियंत्रण कार्ड के नीचे कनेक्टर में स्थापित हैउच्च-प्रदर्शन I/O लिंक कार्ड (51309276 - 150) में I/O लिंक प्रोसेसर, प्रोसेसर और संचार/नियंत्रण कार्ड के बीच संचार के लिए SRAM शामिल है।एक I/O लिंक ड्राइवर/रिसीवर इंटरफ़ेस, और +24 वीडीसी से +5 वीडीसी पावर कन्वर्टर। यह कन्वर्टर एचपीएमएम कार्ड और एचपीएम यूसीएन इंटरफेस मॉड्यूल दोनों के लिए +5 वीडीसी की आपूर्ति करता है।

जब एचपीएमएम को बिजली दी जाती है, तो प्रत्येक एचपीएमएम कार्ड और एचपीएम यूसीएन इंटरफेस मॉड्यूल पर पावर इंडिकेटर चमकता है।यह संकेतक जब तक कैबिनेट से 24 वीडीसी बिजली प्रणाली उपलब्ध है के रूप में जला रहता है. बिजली लागू होने के बाद, उच्च प्रदर्शन संचार/नियंत्रण कार्ड पर स्थिति संकेतक संक्षेप में रोशनी करता है. बिजली चालू होने पर आंतरिक परीक्षण दिनचर्या चलती है. यदि परीक्षण सफल होते हैं,स्थिति संकेतक चालू रहता है, यह दर्शाता है कि कोई परीक्षण विफलता नहीं पाई गई।

उपयोग में UCN केबलों के लिए संकेत HPM UCN इंटरफेस मॉड्यूल (Rx - A और Rx - B) के सामने दिखाई देते हैं।वे उच्च प्रदर्शन संचार/नियंत्रण कार्ड (यूसीएन ए और यूसीएन बी) के सामने के कवर के नीचे भी दिखाई देते हैं।ये संकेतक उपयोगकर्ताओं को यूसीएन केबलों की स्थिति की आसानी से निगरानी करने में मदद करते हैं।
