विवरण:

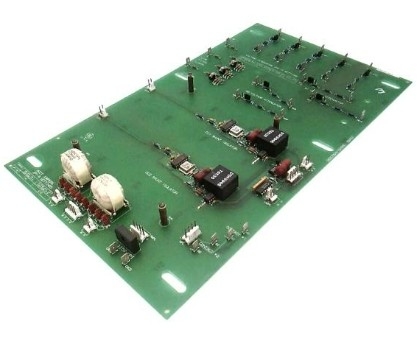

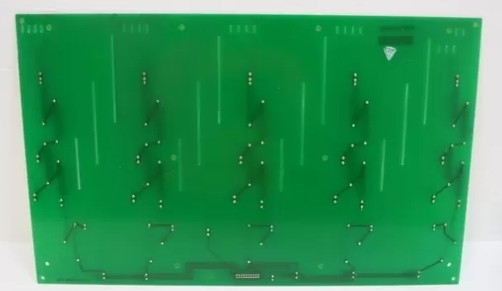

जनरल इलेक्ट्रिक का DS200SHVIG1B एक SCR उच्च वोल्टेज इंटरफ़ेस बोर्ड है। मार्कवी बोर्ड परिवार के सदस्य के रूप में, यह कार्ड आसानी से GE ब्रांड ड्राइव की किसी भी संख्या में स्थापित किया जा सकता है।

एक बार स्थापित होने के बाद, बोर्ड इनपुट वोल्टेज सिग्नल और ड्राइव पावर सप्लाई के बीच मध्यस्थ के रूप में कार्य करता है।विद्युत आपूर्ति, और उपकरण कार्ड।

DS200SHVIG1B का उपयोग बोर्ड को खिलाए जाने वाले वोल्टेज सिग्नल को परिवर्तित करने और प्रसारित करने के लिए किया जाता है। कार्ड -500 से 500 mV तक के सिग्नल स्वीकार करता है।

इन संकेतों को तब 0 से 500 किलोहर्ट्ज तक के अंतर आवृत्तियों में परिवर्तित किया जाता है। चालक की बिजली की आपूर्ति तब कार्ड से इन नए आवृत्तियों को प्राप्त करती है ताकि तदनुसार प्रतिक्रिया दी जा सके।

कॉन्फ़िगर करने की क्षमता इस बोर्ड के डिजाइन की एक प्रमुख विशेषता है। अतिरिक्त क्षीणन क्षमताओं को जोड़ने के लिए कार्ड पर 17 कॉन्फ़िगर करने योग्य जंपर हैं।

इन जंपर्स को 10:1 करंट ट्रांसफार्मर द्वारा संरक्षित किया जाता है। यदि बोर्ड पर कोई फ़िल्टर फ्यूज फटता है, तो उपयोगकर्ता को तीन ऑनबोर्ड एलईडी संकेतकों के माध्यम से सतर्क किया जाएगा।

These signals are cabled to the (DCFB) for use in metering and regulator control circuits therefore if an (SHVI) is present the shunt isolator on the (SHVI) is used and the shunt isolator on the (DCFB) is passed (SHVM) is a smaller version of (SHVI) card and is used on application with lower voltage DC field ratings.
