DS200TCPDG1B जीई पावर सप्लाई डिस्ट्रीब्यूशन मॉड्यूल पीसीबी मार्क वी कंट्रोल स्पेयर

DS200TCPDG1Bजी. ई.पावर सप्लाई डिस्ट्रीब्यूशन मॉड्यूल पीसीबी मार्क वी कंट्रोल स्पेयर

विवरण:

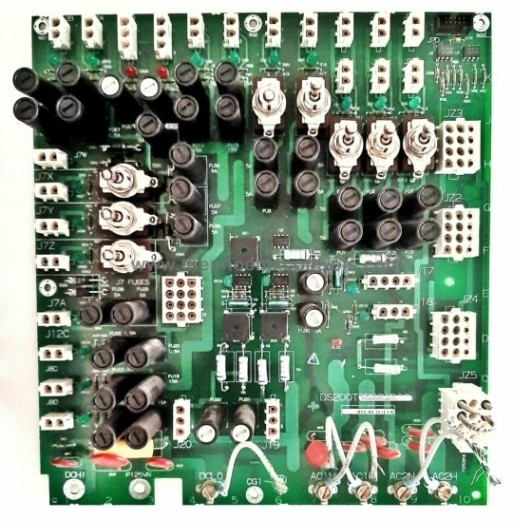

DS200TCPDG1B एक पावर डिस्ट्रीब्यूशन बोर्ड है और जीई स्पीडट्रॉनिक मार्क वी गैस टरबाइन नियंत्रण का हिस्सा है। इस इकाई पर 8 टॉगल स्विच, 36 फ्यूज और चार सिग्नल वायर कनेक्शन हैं।वहाँ भी है 36 ठीक एल ई डी और एक 10-पिन कनेक्टर पर यह.

ऑपरेटर फ्यूज की स्थिति नहीं देख सकता क्योंकि फ्यूज के आवास काले प्लास्टिक के होते हैं। दूसरी ओर, ओके एलईडी पर एक सरल नज़र सभी आवश्यक जानकारी प्रदान करती है।प्रत्येक फ्यूज का एक अद्वितीय पहचानकर्ता होता है.

आईडी FU से शुरू होता है और उसके बाद एक संख्या होती है। उदाहरण के लिए, एक फ्यूज धारक में आईडी FU1 होता है, दूसरे में आईडी FU2 होता है, और फिर दूसरे में आईडी FU3 होता है।

चार सिग्नल वायर टर्मिनलों का उपयोग कॉपर सिग्नल तारों को बोर्ड पर अन्य घटकों से जोड़ने के लिए किया जाता है। सिग्नल तार को टर्मिनल से डिस्कनेक्ट करने के लिए, रिटेनिंग स्क्रू को ढीला करने के लिए एक स्क्रूड्राइवर का उपयोग करें।

तार को टर्मिनल से बाहर निकालें और इसे एक तरफ ले जाएं। सिग्नल तार को स्थापित करने के लिए, तांबे के छोर को टर्मिनल में डालें और एक स्क्रूड्राइवर के साथ सेट स्क्रू को कसें।

उत्पाद का विवरणः
