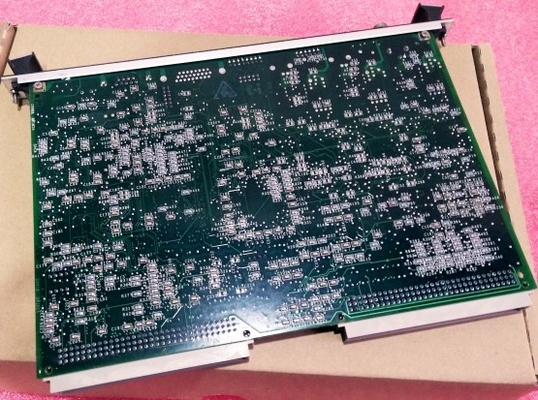

IS215VCMIH1B जीई वीईएम संचार इंटरफ़ेस प्रिंटेड सर्किट बोर्ड मार्क VI IS200

IS215VCMIH1B जी. ई.वीईएम संचार इंटरफेस प्रिंटेड सर्किट बोर्ड मार्क VI IS200

विवरण:

IS215VCMIH1B जीई द्वारा निर्मित है और इसका उपयोग मार्क VI प्रणाली के लिए वीसीएमआई बस मास्टर नियंत्रक के रूप में किया जाता है।मार्क VI जीई द्वारा गैस/भाप टरबाइनों के लिए विकसित अंतिम स्पीडट्रॉनिक प्रबंधन प्रणालियों में से एक है.

स्पीडट्रॉनिक प्रबंधन प्रणाली बैकअप नियंत्रणों को एकीकृत करके और बेहतर डिजाइन द्वारा विश्वसनीय प्रबंधन का उपयोग करके संबंधित टरबाइन प्रणाली की दक्षता में सुधार पर केंद्रित है।

IS215VCMIH1B प्रणाली नियंत्रण नेटवर्क (IONet,) के लिए एक संचार इंटरफ़ेस है और नियंत्रक और इनपुट/आउटपुट बोर्ड के बीच एक संचार इंटरफ़ेस के रूप में भी कार्य करता है।IS215VCMIH1B अपने रैक के भीतर सभी बोर्डों के लिए आईडी के साथ-साथ उनके संबंधित टर्मिनल बोर्डों के लिए आईडी का भी प्रबंधन करता है. IS215VCMIH1B में एक स्लॉट वाला फेसप्लेट है जिसे कई घटकों से बनाया गया है।

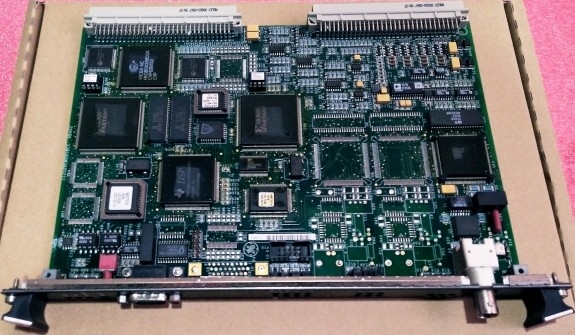

IS215VCMIH1B में एक एकल स्लॉट फेसप्लेट है जिसे कई घटकों के साथ डिज़ाइन किया गया है। फेसप्लेट के शीर्ष पर तीन एलईडी संकेतक हैं जिन पर "रन", "फेल" और "स्टेटस।" वे दबाएँ-बटन रीसेट स्विच और सीरियल पोर्ट के ऊपर स्थित हैं.

सीरियल पोर्ट के ठीक नीचे एलईडी संकेतक का एक और सेट है जो एक समूह के रूप में "मॉड्यूल" लेबल हैं और 8, 4, 2 और 1 लेबल हैं। इसके बाद तीन एलईडी संकेतक आर, एस और टी लेबल हैं,और एक और तीन एलईडी संकेतक TX लेबल, आरएक्स, और सीडी. इनके बाद एक एकल आईओएनईटी 10 बेस 2 पोर्ट होता है। फेसप्लेट को तीन पेंच कनेक्शन के माध्यम से सर्किट बोर्ड से जोड़ा जाता है।
