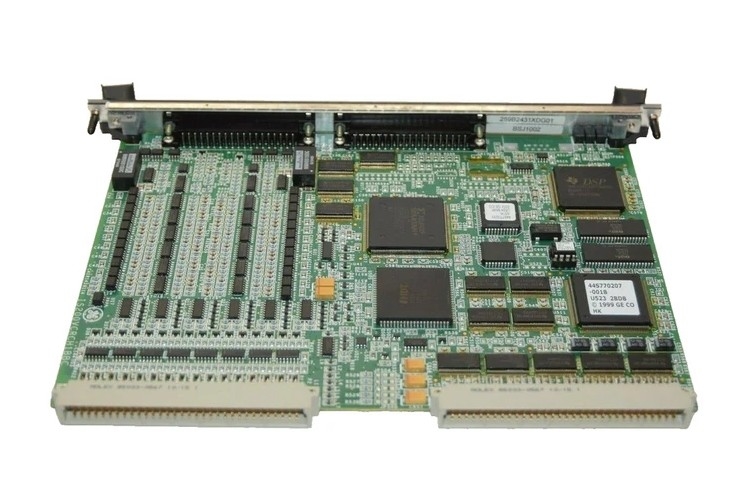

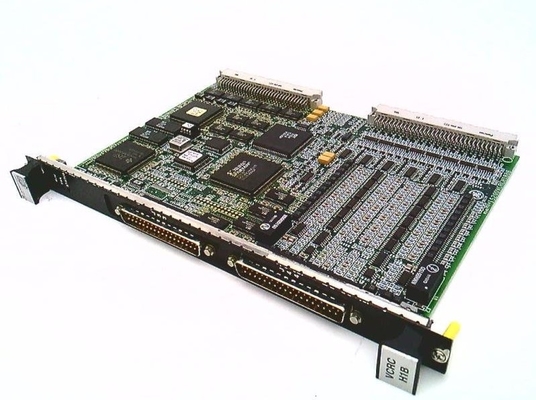

IS200VCRCH1B GE संपर्क इनपुट/रिले आउटपुट बोर्ड घटक सर्किट बोर्ड

IS200VCRCH1B GE संपर्क इनपुट/रिले आउटपुट बोर्ड घटक सर्किट बोर्ड

उत्पाद का विवरणः

विवरण:

मार्क VI टरबाइन नियंत्रण गैस और भाप टरबाइनों के जनरेटर और यांत्रिक ड्राइव अनुप्रयोगों के लिए एक पूर्ण एकीकृत नियंत्रण, सुरक्षा और निगरानी प्रणाली के रूप में डिज़ाइन किया गया है।यह सभी पावर आइलैंड और संयंत्र संतुलन (बीओपी) नियंत्रणों को एकीकृत करने के लिए एक आदर्श मंच भी है।एम.के.वी.आई.आई. /ओ. पैक में दो इनपुट/आउटपुट नेटवर्क पोर्ट होते हैं जिनमें वास्तविक समय की घड़ी और समन्वित घटनाओं के समय-स्टैम्पिंग के लिए प्रोसेसर और एक डेटा अधिग्रहण बोर्ड होता है।

IS200VCRCH1B एक संपर्क इनपुट/रिले आउटपुट बोर्ड है जिसे जनरल इलेक्ट्रिक द्वारा गैस टरबाइन नियंत्रण प्रणालियों में प्रयुक्त मार्क VI श्रृंखला के हिस्से के रूप में निर्मित किया गया है।संपर्क इनपुट/रिले आउटपुट बोर्ड 48 असतत इनपुट स्वीकार करता है और अपने सहायक बेटीबोर्ड के माध्यम से कुल चार-टर्मिनल बोर्डों से 24 रिले आउटपुट का प्रबंधन करता है. डबल चौड़ाई VCCC मॉड्यूल VME I/O रैक में फिट बैठता है। इस रैक में TBCI और TRLY टर्मिनल बोर्डों के लिए केबलिंग के लिए J3/J4 कनेक्शन के दो सेट प्रदान किए जाते हैं। VCCC के स्थान पर,वीसीआरसी एक संकीर्ण बोर्ड है जिसका उपयोग किया जा सकता है.

पहले 24 सूखे संपर्क इनपुट के लिए एक संपर्क इनपुट टर्मिनल बोर्ड (टीबीसीआई) वायर्ड है; इनपुट 25 ¢ 48 के लिए एक दूसरे टर्मिनल बोर्ड की आवश्यकता होती है। संपर्कों को डीसी शक्ति दी जाती है।टर्मिनल बोर्ड मोल्ड प्लग के साथ केबल्स द्वारा VCCC प्रोसेसर बोर्ड को आवास देने वाले VME रैक से जुड़ा हुआ हैमहत्वपूर्ण टरबाइन चरों की निगरानी करने वाले इनपुट के लिए, 1 एमएस प्रति सेकंड की उच्च गति स्कैनिंग और रिकॉर्डिंग उपलब्ध है।संपर्क चैट और 6 एमएस तक की पल्स चौड़ाई घटनाक्रम रिकॉर्डर (एसओई) द्वारा रिपोर्ट की जाती है।, सभी संपर्क उद्घाटनों और समापनों के साथ 1 एमएस के समय के संकल्प के साथ।

IS200VCRCH1BBB बोर्ड बहुत विश्वसनीय है और इसलिए क्षति के लिए कम प्रवण है। लेकिन अनुचित हैंडलिंग और खराब भंडारण कार्ड की कार्यक्षमता को प्रभावित कर सकते हैं।तो हम सिफारिश की शर्तों में स्थिर संवेदनशील भंडारण बक्से में कार्ड रखने की सलाह देते हैंIS200VCRCH1B एक GE मार्क VI बोर्ड घटक है।एमकेवीआई गैस और भाप टरबाइन प्रबंधन प्रणालियों के स्पीडट्रॉनिक परिवार का हिस्सा है जिसे 1960 के दशक में मार्क I की रिहाई के बाद से जनरल इलेक्ट्रिक द्वारा विकसित और सुधार किया गया है।. The MKVI is the fifth management system in the Speedtronic line and features triple redundant controls on all protection parameters and critical controls as well as advanced control mechanisms for the protection and monitoring of the turbine system.

IS200VCRCH1B एक डिस्क्रीट इनपुट/आउटपुट बोर्ड के रूप में कार्य करता है। यह एक एकल स्लॉट बोर्ड है जिसमें VCCC बोर्ड के समान कार्यक्षमता है लेकिन इसमें एक बेटी बोर्ड शामिल नहीं है,इस प्रकार कम रैक स्थान लेता हैहालांकि, इस बोर्ड के लिए रिले आउटपुट VME रैक पर J3/J4 पोर्ट का उपयोग करते हैं, केबलों को सामने के पैनल पर रखा जाना चाहिए। यदि यह अवांछनीय है, तो VCRC PCB के बजाय VCCC बोर्ड का उपयोग करें।जीई आईएस200 प्रिंटेड सर्किट बोर्ड (पीसीबी) का एक परिवार है जिसका उपयोग जीई मार्क VI टरबाइन नियंत्रण प्रणालियों में किया जाता है. The General Electric Mark VI IS200VCRCH1BBB module is a separate input/output terminal processor board designed and manufactured specifically for placement in the original Mark VI series turbine control system.
