IS200RAPAG1B जीई रैक पावर सप्लाई बोर्ड मार्क VI प्रिंटेड सर्किट बोर्ड

IS200RAPAG1B जीई रैक पावर सप्लाई बोर्ड मार्क VI प्रिंटेड सर्किट बोर्ड

उत्पाद का विवरणः

अतिरिक्त जानकारी:

विवरण:

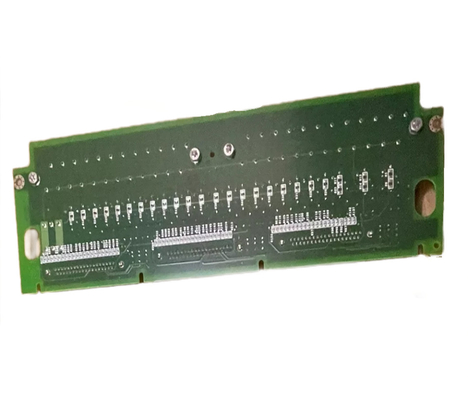

IS200RAPAG1B एक रैक पावर सप्लाई बोर्ड है जिसे जनरल इलेक्ट्रिक द्वारा निर्मित और डिजाइन किया गया है और यह गैस टरबाइन नियंत्रण प्रणालियों में प्रयुक्त मार्क VI श्रृंखला का हिस्सा है।प्रणाली सरल या ट्रिपल मॉड्यूलर रिडंडेंट (TMR) नियंत्रण विन्यास में उपलब्ध है, एकल या कई रैक और स्थानीय या दूरस्थ I/O के साथ। I/O इंटरफ़ेस टरबाइन के सेंसर और एक्ट्यूएटर के साथ सीधे इंटरफेस के लिए है,साधनों को जोड़ने की आवश्यकता और इसके साथ आने वाले विश्वसनीयता और रखरखाव के मुद्दों को समाप्त करनायह बोर्ड एक पी1 बैकप्लेन कनेक्टर के माध्यम से इनोवेशन सीरीज रैक से जुड़ा हुआ है। इस कनेक्टर में 32 पिन की तीन पंक्तियां हैं।पिन कनेक्शन का पूर्ण विवरण संबंधित पुस्तिकाओं में पाया जा सकता है. यह बोर्ड का एकमात्र कनेक्टर है. एमकेवीआई में माइक्रोसॉफ्ट विंडोज चलाने वाले पीसी पर निर्मित एक ऑपरेटर इंटरफेस और जीई कंट्रोल सिस्टम टूलबॉक्स का समर्थन करने वाला सिम्प्लिसिटी ग्राफिक्स शामिल है.

बोर्ड के सामने के पैनल पर, आपको दो एलईडी संकेतक IPOK और MPOK लेबल पाएंगे। ये संकेतक दृश्य प्रतिक्रिया और स्थिति जानकारी प्रदान करते हैं,उपयोगकर्ताओं को बोर्ड की परिचालन स्थिति का त्वरित आकलन करने की अनुमति देनाइनको इनपुट/आउटपुट और प्रोसेसर के समग्र प्रदर्शन के संबंध में स्पष्ट और संक्षिप्त संकेत प्रदान करने के लिए डिज़ाइन किया गया है।एक लम्बे और संकीर्ण उद्घाटन के माध्यम से पहुँचा जा सकता हैये टीपी परीक्षण बिंदु, अर्थात् एन 15, पी 5, पी 15 और डीसीओएम, सिग्नल माप और विश्लेषण को सक्षम करते हैं।उपयोगकर्ता बोर्ड के माध्यम से गुजरने वाले संकेतों की निगरानी और समस्या निवारण के लिए इन परीक्षण बिंदुओं पर माप उपकरण कनेक्ट कर सकते हैं, निदान और रखरखाव कार्यों को सुविधाजनक बनाना।

हार्डवेयर घटकों के संदर्भ में, इसमें विभिन्न आकारों के दो ट्रांसफार्मर शामिल हैं। ये ट्रांसफार्मर पूरे बोर्ड में विद्युत शक्ति को परिवर्तित करने और वितरित करने में महत्वपूर्ण भूमिका निभाते हैं,कुशल और विश्वसनीय संचालन सुनिश्चित करनाइसके अतिरिक्त, बोर्ड को ओवरकंट्रेंट स्थितियों से बचाने और अन्य घटकों को संभावित क्षति से बचाने के लिए एक एकल 1 एम्प, 250 वी फ्यूज शामिल है।

बोर्ड में विभिन्न आकारों के दो ट्रांसफार्मर हैं, एक एकल फ्यूज (1 एम्प, 250 वी फ्यूज) एक एकल बैकप्लेन कनेक्टर, एक सीरियल 1024-बिट मेमोरी डिवाइस सहित विभिन्न एकीकृत सर्किट,कई ट्रांजिस्टर, दो हीट सिंक, और एक इंडक्टर कॉइल। बोर्ड में विभिन्न सामग्रियों के कैपेसिटर भी हैं, जिनमें उच्च वोल्टेज इलेक्ट्रोलाइटिक कैपेसिटर, साथ ही धातु की फिल्म प्रतिरोधक भी शामिल हैं।बोर्ड कई स्थानों पर कारखाने ड्रिल किया जाता हैअधिकांश घटकों में एक संदर्भ निर्दिष्टकर्ता होता है।
