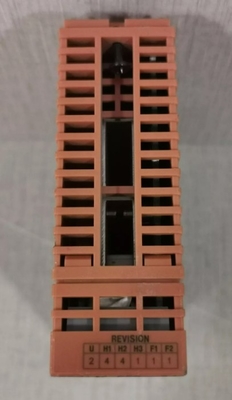

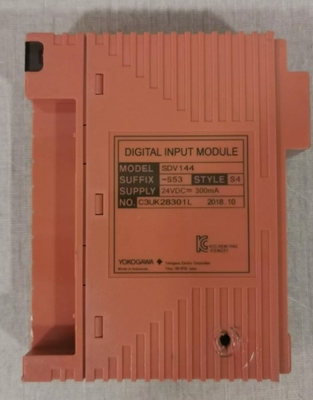

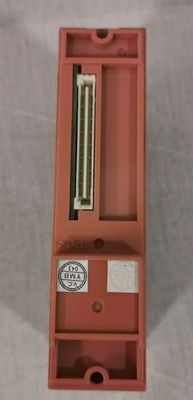

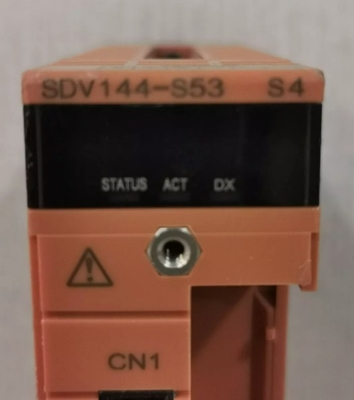

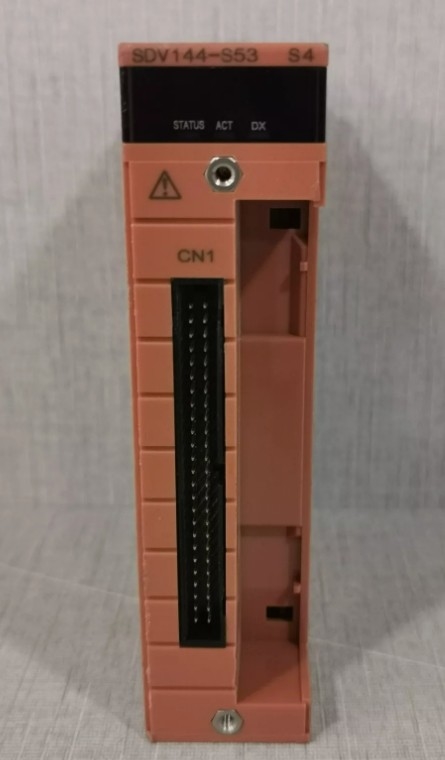

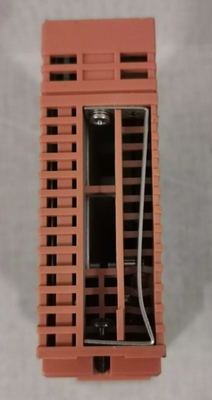

Name: SDV144-S53 YOKOGAWA डिजिटल I/O इनपुट मॉड्यूल (FIO के लिए) 16-चैनल मॉड्यूल आइसोलेशन 24 V DC डबल-रिडंडेंट
Brand: Joyoung International Trading Co.,Ltd
SKU: SDV144-S53
Price: 4,690.00 USD
Availability: InStock

होम उत्पाद योकोगावा डीसीएस

SDV144-S53 YOKOGAWA डिजिटल I/O इनपुट मॉड्यूल (FIO के लिए) 16-चैनल मॉड्यूल आइसोलेशन 24 V DC डबल-रिडंडेंट

उत्पाद विवरण:

उत्पत्ति के प्लेस:	सिंगापुर
ब्रांड नाम:	Yokogawa
प्रमाणन:	CO
मॉडल संख्या:	SDV144-S53

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 टुकड़ा
मूल्य:	inquiry
पैकेजिंग विवरण:	मूल
प्रसव के समय:	3-5 कार्यदिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	प्रति दिन 10 पीस

संपर्क करें

विस्तृत उत्पाद विवरण

उत्पाद मॉडल:	SDV144-S53	स्थिति:	स्टॉक में
गुणवत्ता:	नया और मूल	बाजार:	दुनिया भर में बाजार
सामग्री:	मूल	लीड टाइम:	स्टॉक में
शिपिंग की शर्तें:	यूपीएस / डीएचएल / टीएनटी / ईएमएस / फेडेक्स	कुल वजन:	2 किलो
पैकिंग का आकार:	6" x 4" x 2" (15 सेमी x 10 सेमी x 5 सेमी)
प्रमुखता देना:	YOKOGAWA डिजिटल I/O इनपुट मॉड्यूल , FIO डिजिटल I/O इनपुट मॉड्यूल

SDV144-S53योकोगावाडिजिटल I/O इनपुट मॉड्यूल (FIO के लिए) 16-चैनल मॉड्यूल आइसोलेशन 24 V DC डबल-रिडंडेंट

विवरण:

यदि SDV144 फील्ड वायरिंग डायग्नोस्टिक फंक्शंस का प्रयोग किया जाता है, तो फील्ड उपकरण के आसपास के व्यक्तिगत चैनलों के लिए निम्नलिखित डायग्नोस्टिक तत्वों को स्थापित किया जाना चाहिए:

SCB100 (बंद संकेतों को स्वीकार करते समय दोषपूर्ण खुले सर्किट का पता लगाने के लिए)
SCB110 (सिग्नल पर स्वीकार करते समय दोषपूर्ण शॉर्ट सर्किट का पता लगाने के लिए)
इनपुट सिग्नल सामान्य रूप से सामान्य संचालन के दौरान बंद होते हैं।
इनपुट सिग्नल सामान्य संचालन के दौरान सामान्य रूप से चालू होते हैं।

SDV144-S53 YOKOGAWA डिजिटल I/O इनपुट मॉड्यूल (FIO के लिए) 16-चैनल मॉड्यूल आइसोलेशन 24 V DC डबल-रिडंडेंट 0

इनपुट मॉड्यूल क्षेत्र से संपर्क संकेत स्वीकार करते हैं। एसडीवी-144 को दोहरी-अनावश्यक बनाया जा सकता है।

ये वोल्टेज फ़ील्ड पावर सप्लाई फ्लोटिंग का उपयोग करके मामले को दिखाते हैं। जब फ़ील्ड पावर सप्लाई ग्राउंड होती है, तो सिस्टम (कार्यात्मक) ग्राउंड फ़ील्ड ग्राउंड से जुड़ा होता है, जो अलग नहीं होता है।उच्च शोर प्रतिरोध के लिए, फ्लोटिंग क्षेत्र बिजली की आपूर्ति की सिफारिश की है
जब माध्यमिक पक्ष और जमीन के बीच क्षेत्र बिजली की आपूर्ति का प्रतिरोध वोल्टेज ऊपर दी गई तालिका में दिखाए गए मूल्य से कम हो,इन वोल्टेज को फील्ड पावर सप्लाई के प्रतिरोधी वोल्टेज के रूप में अपनाया जाता है.
इनपुट चैनलों की संख्या जिसका उपयोग उपयोगकर्ता कर सकता है और बाहरी बिजली की आपूर्ति SDV144-S£C के मामले में सीमित है। ¢ProSafe-RS I/O मॉड्यूल की रूपरेखा (FIO के लिए) ¢ (GS 32P06K60-01EN) देखें।
एसडीवी144 स्टाइल कोड S1, S2 और S3 के संपर्क नामित और बाहरी बिजली की आपूर्ति 24 V DC ± 5% है।
जब समर्पित सिग्नल केबल का उपयोग करके SDV144 और SED4D टर्मिनल बोर्ड को कनेक्ट किया जाता है, तो प्रतिरोध वोल्टेज 500 V AC (इनपुट सिग्नल लाइनों और सिस्टम के बीच) है। यदि MIL कनेक्टर केबलों का उपयोग किया जाता है,प्रतिरोध वोल्टेज उनके केबल के विद्युत विनिर्देशों पर निर्भर करता है.

उत्पाद का विवरणः

ब्रांड नाम	योकोगावा
मॉडल	SDV144-S53
स्थिति	नया
सकल भार/जहाज का भार	2.2 पाउंड / 35.2 औंस / 1 किलो
पैकिंग का आकार	6.4" x 6.4" x 4.8" (16 सेमी x 16 सेमी x 12 सेमी)
उत्पत्ति देश/मूल देश	संयुक्त राज्य अमेरिका
लीड टाइम	स्टॉक में
शिपिंग पोर्ट	ज़ियामेन
भुगतान	टी/टी
बिक्री मूल्य	जांच
रंग	PR पर निर्भर करता है विघटित
वारंटी	12 महीने
नेतृत्व समय	5 से 8 कार्यदिवस
कूरियर भागीदार	डीएचएल, यूपीएस, टीएनटी, फेडएक्स और ईएमएस

अतिरिक्त जानकारी:

विशेषताएं
इनपुट की संख्या	16-चैनल, मॉड्यूल अलगाव
इनपुट सिग्नल	बिना वोल्टेज संपर्क चालूः अधिकतम 1 kΩ OFF: न्यूनतम 100 kΩ
इनपुट करंट	6 mA ± 20 % (बाहरी बिजली की आपूर्ति, 0 Ω इनपुट पर 24 V DC)
संपर्क रेटिंग	24 V DC +20 % / -10 % (*4), 10 mA या उससे अधिक
बाहरी बिजली आपूर्ति	24 वी डीसी +20 % / -10 % वर्तमान क्षमताः 200 एमए
तत्काल अधिकतम अनुमेय इनपुट वोल्टेज	30.0 वी डीसी
इनपुट प्रतिक्रिया समय	अधिकतम 40 एमएस
वोल्टेज का सामना करना	इनपुट सिग्नल और सिस्टम के बीच 1 मिनट के लिए 2 kV AC, 16 इनपुट लाइन सामूहिक रूप से जुड़ी हुई है
चालू खपत	अधिकतम 290 एमए (5 वी डीसी) अधिकतम 140 mA (24 V DC)
बाहरी कनेक्शन	दबाव क्लैंप टर्मिनल एमआईएल केबल समर्पित सिग्नल केबल (AKB331)
