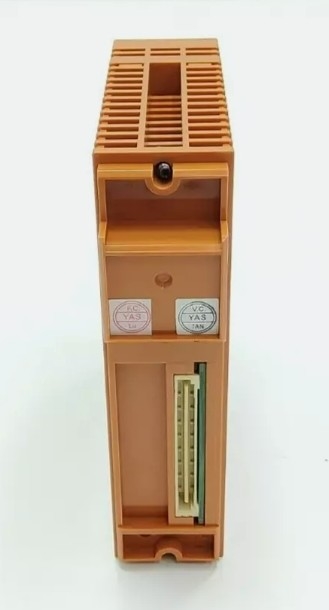

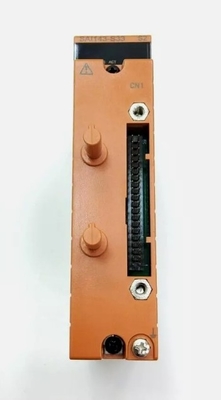

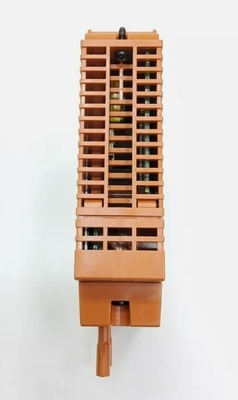

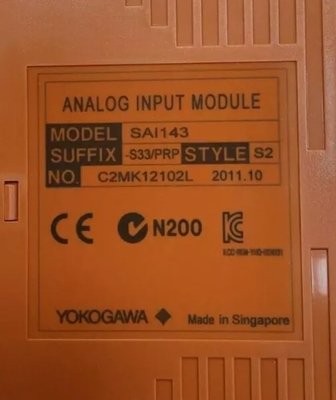

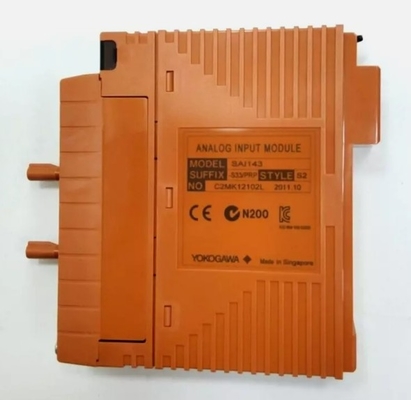

SAI143-S33 YOKOGAWA एनालॉग इनपुट I/O मॉड्यूल (FIO के लिए) सुरक्षा नियंत्रण इकाई और सुरक्षा नोड इकाई

SAI143-S33योकोगावाएनालॉग इनपुट I/O मॉड्यूल (FIO के लिए) सुरक्षा नियंत्रण इकाई और सुरक्षा नोड इकाई

अतिरिक्त जानकारी:

यह जीएस एनालॉग आई/ओ मॉड्यूल के हार्डवेयर विनिर्देशों का वर्णन करता है जो सुरक्षा नोड इकाई और सुरक्षा नियंत्रण इकाई पर लगाए जा सकते हैं।

विवरण:

वर्तमान इनपुट मॉड्यूल:यह मॉड्यूल क्षेत्र से 4 से 20 एमए संकेतों को इनपुट करता है। SAI143 को दोहरे रूप से अतिरेक किया जा सकता है।

• इस मॉड्यूल से कोई ज़ेनर बाधाओं को जोड़ा नहीं जा सकता है। एक आंतरिक सुरक्षा साधन प्रणाली का उपयोग किया जाता है जब एक अलगाव बाधा का उपयोग किया जाना चाहिए।
• 500 वी एसी जब समर्पित सिग्नल केबल का प्रयोग किया जाता है।
• ±32 μA (इनपुट रेंज 0.05 mA से कम) (स्टाइल कोड S3 या बाद का)
• स्टाइल कोड S3 या बाद के नामित सटीकता ±16 μA (इनपुट रेंज 0.05 से 23 mA) है।
• स्टाइल कोड S2 या उससे पहले की नामित सटीकता ±16 μA (इनपुट रेंज 1 से 23 mA) है।
• जब SAI143-S£3 या SAI143-H£C का उपयोग 60°C से अधिक के परिवेश के तापमान में किया जाता है, तो इनपुट चैनलों की संख्या सीमित होती है जिनका उपयोग उपयोगकर्ता कर सकता है।¢प्रोसेफ-आरएस आई/ओ मॉड्यूल की रूपरेखा (एफआईओ के लिए) ¢ (जीएस 32पी06के60-01ईएन) देखें.
• इनपुट सुरक्षा सर्किट में अधिकतम वोल्टेज गिरावट 0.45 वी है। मॉड्यूल इनपुट प्रतिबाधा 272.5 Ω (20 mA) से 362.5 Ω (4 mA) तक भिन्न होती है।
• यह कार्य इस मॉड्यूल से आपूर्ति की जाने वाली ट्रांसमीटर शक्ति को 2-वायर सेटिंग में बंद करके अग्नि और गैस उपकरणों की अलार्म स्थिति को रीसेट करने में सक्षम बनाता है। R4 द्वारा समर्थित।03.00 या बाद में और शैली कोड S4 या बाद में।

उत्पाद का विवरणः

डेटाशीट लिंकःयोकोगावा SAI143-S33.pdf
