उत्पाद का विवरणः

अतिरिक्त जानकारी:

विवरण:

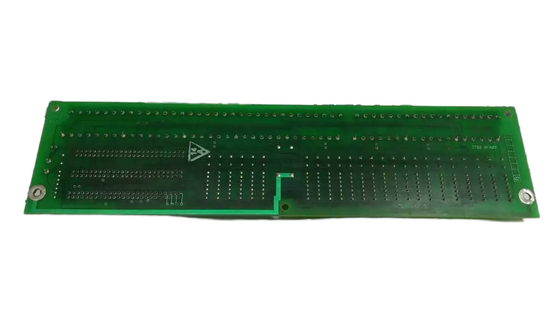

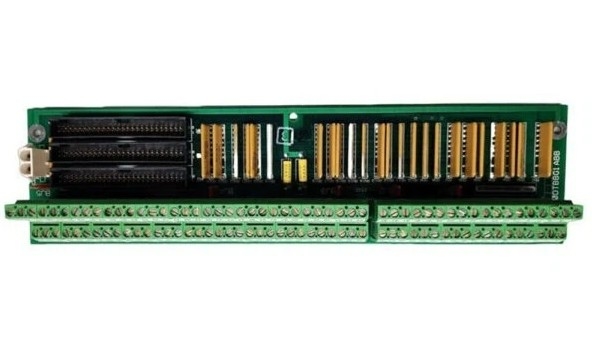

DS200DTBBG1A एक टर्मिनल बोर्ड डिजिटल कनेक्टर कार्ड है जो कि GE के Mark V सीरीज के अंतर्गत आता है। GE DS200DTBBG1A टर्मिनल डिजिटल कनेक्टर बोर्ड में दो टर्मिनल ब्लॉक होते हैं,प्रत्येक 95 सिग्नल तारों के लिए टर्मिनल युक्त. तीन 50-पिन कनेक्शन भी शामिल हैं। जेएफएफ, जेएफजी, और जेएफएच 40-पिन कनेक्टर्स के लिए आईडी हैं। पांच जंपर और बैजनेट कनेक्टर्स भी हैं।क्योंकि बोर्ड पर तीन 40-पिन कनेक्टर हैं, यह महत्वपूर्ण है कि 40 पिन रिबन तार किस कनेक्टर से जुड़ा हुआ है का ट्रैक रखने के लिए है. यह महत्वपूर्ण है ड्राइव सेवा में वापस पाने के लिए बोर्ड को बदलने के बाद यदि आप उत्पादकता को बहाल करना चाहते हैं.

DS200DTBBG1A को टरबाइन नियंत्रण प्रणालियों के लिए एक उच्च घनत्व, आसानी से सेवा योग्य I/O इंटरफ़ेस प्रदान करने के लिए डिज़ाइन किया गया है। इसमें दो टर्मिनल ब्लॉक हैं, जिनमें से प्रत्येक में 95 सिग्नल तारों के लिए टर्मिनल हैं,कुल 190 टर्मिनलों के लिएबोर्ड में तीन 50-पिन कनेक्टर भी शामिल हैं, जो रिबन केबलों को जोड़ने और डिस्कनेक्ट करने में आसान बनाते हैं।DS200DTBBG1A मार्क V टरबाइन नियंत्रण प्रणाली श्रृंखला में एक संपर्क इनपुट विस्तार समाप्ति मॉड्यूल के रूप में कार्य करता है, डिजिटल इनपुट के विस्तार की अनुमति देता है। प्रत्येक टर्मिनल ब्लॉक 95 सिग्नल तारों को समायोजित कर सकता है। DS200DTBBG1A आमतौर पर मार्क V प्रणाली के QD या C कोर में स्थित है।

DS200DTBBGIA संपर्क इनपुट विस्तार समाप्ति मॉड्यूल के टर्मिनल ब्लॉक से अधिकतम 110 सिग्नल तारों को जोड़ा जा सकता है।यह अलग संकेत तारों से जुड़े हैं जहां दस्तावेज करने के लिए एक विधि के बिना प्रबंधित करने के लिए मुश्किल हो जाएगा. एक टर्मिनल ब्लॉक को आईडी के रूप में टीबी 1 और दूसरे टर्मिनल ब्लॉक को आईडी के रूप में टीबी 2 सौंपा जाता है। प्रत्येक टर्मिनल ब्लॉक पर अलग-अलग टर्मिनलों को क्रम में नंबर दिया जाता है। तो,एक विशिष्ट टर्मिनल की पहचान करने के लिए आप टर्मिनल ब्लॉक आईडी का उपयोग करें और टर्मिनल के लिए संख्या असाइनकुछ उदाहरण हैं टीबी1 90 और टीबी2 48. टीबी1 90 टर्मिनल ब्लॉक 1 पर टर्मिनल 90 है, जबकि टीबी2 48 टर्मिनल ब्लॉक 2 पर टर्मिनल 48 है।

अब जब इस DS200DTBBGIA कनेक्ट इनपुट विस्तार समाप्ति मॉड्यूल की असेंबली के लिए उपलब्ध विभिन्न हार्डवेयर तत्वों में से कुछ का खुलासा किया गया है,इस Mark V Series उत्पाद के साथ संगत कनेक्टर के प्रकारों को समझाना संभव हैइस DS200DTBBGIA संपर्क इनपुट विस्तार समाप्ति मॉड्यूल के साथ संयोजन में उपयोग किए जाने वाले कनेक्टर प्रकारों में से कुछ में JRR TCDA संपर्क इनपुट कनेक्टर शामिल हैं,JY 125 V dc DTBA बोर्ड पावर कनेक्टर, और JRS/T कनेक्टर, जो आमतौर पर अप्रयुक्त होता है।
